Шатунно-поршневая группа
Силовой агрегат. Дизельные двигатели 1.7 и 1.9. Фольксваген Поло 3

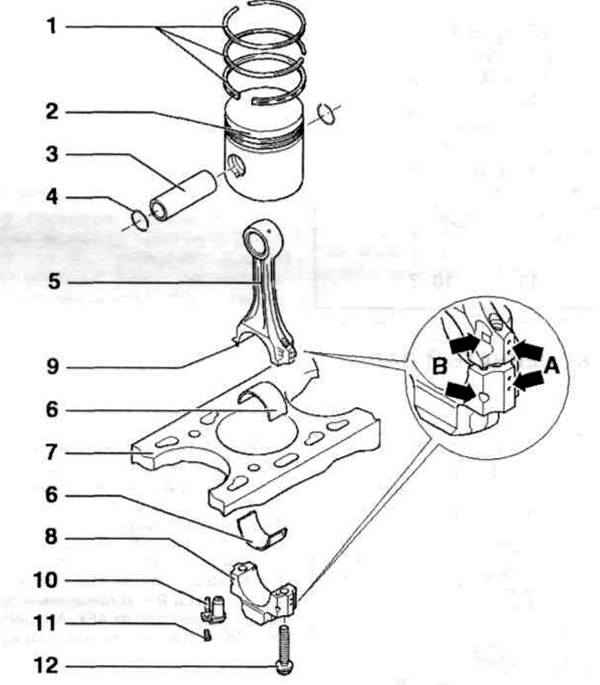

Поршень и шатун показаны на рис. 6.14.

Рис. 6.14. Поршень и шатун:
1 — Поршневые кольца; 2 — Поршень; 3 — Поршневой палец; 4 — Стопорное кольцо; 5 — Шатун; 6 — Вкладыши; 7 — Блок цилиндров; 8 — Шатунная крышка; 9 — Установочный палец; 10 — Масленка; 11, 12 — Болты.

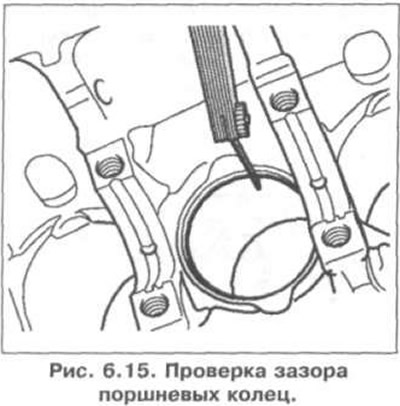

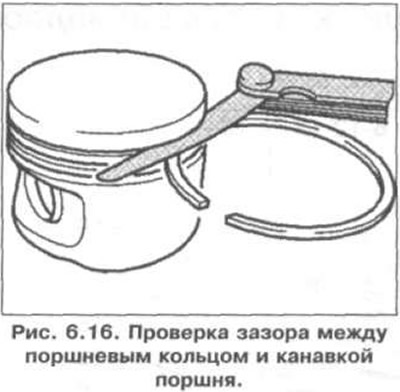

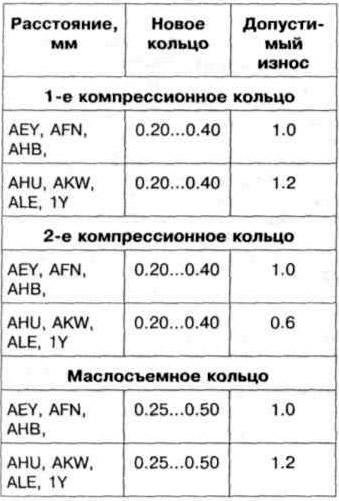

Проверка зазора поршневых колец показана на рис. 6.15. проверка зазора между поршневым кольцом и канавкой поршня — на рис. 6.16. Размеры зазоров поршневых колец приведены в таблице 6.1а, размеры зазоров между поршневым кольцом и канавкой поршня — в таблице 6.16. Размеры поршней приведены в таблицах 6.2 а,б.
