Замена подшипников кпп ваз 2109

Замена подшипника первичного вала на ВАЗ 2109

Если вы обнаружили, что при отпущенной педали сцепления, когда автомобиль стоит на месте, из коробки передач доносится неприятный шум, вероятнее всего, износился подшипник первичного вала на вашем ВАЗ 2109.

Конструкция

Ориентируясь по изображению, вы легко сможете разобраться в элементах конструкции первичного вала, определить расположение интересующих вас во время ремонта компонентов.

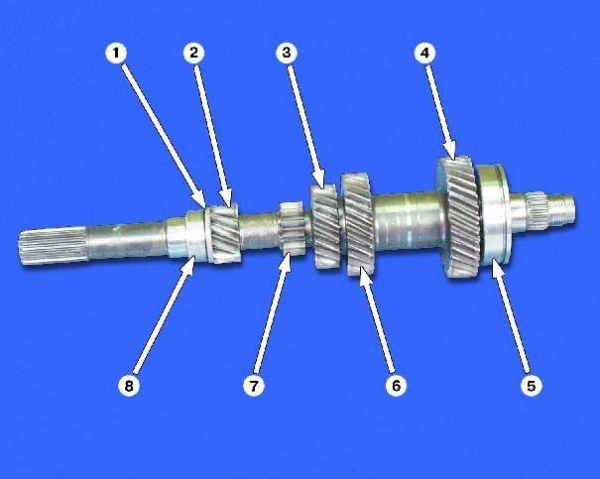

Схема узла

Согласно рисунку, мы имеем дело со следующими элементами конструкции.

Номер элемент

Что это

Шестеренка первой передачи

Шестеренка второй передачи

Шестеренка четвертой передачи

Задний подшипник первичного вала

Шестеренка третьей передачи

Шестеренка передачи заднего хода

Внутреннее кольцо переднего подшипника

Передний подшип первичного вала располагается на торце коленвала мотора.

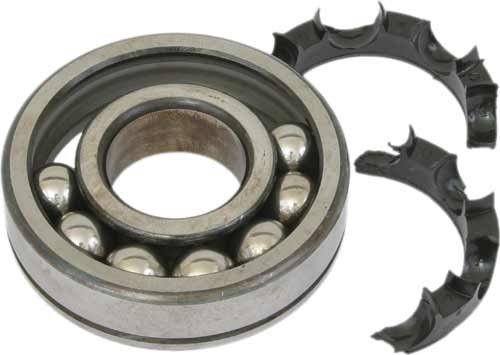

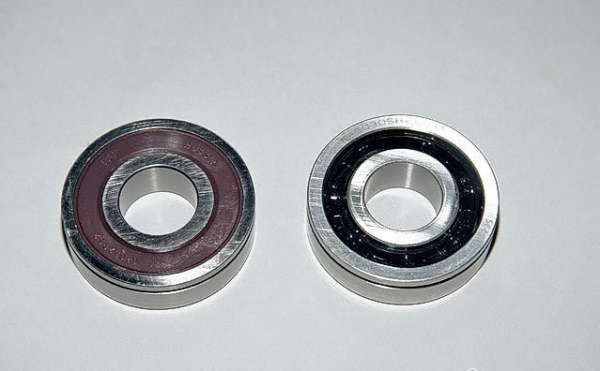

Подшипники ПВ

Что влияет на срок службы

Нет однозначного ответа относительно периодичности замены подшипа первичного вала. Потому процедуру проводят в зависимости от текущего состояния. На скорость износа элементов влияют несколько факторов, среди которых:

  • Качество используемых подшипников;
  • Стиль вождения автомобиля;
  • Условия, при которых эксплуатируется автомобиль (погода, качество дорог);
  • Частота посещения автосервисов или самостоятельная диагностика состояния машины и пр.

Проверка состояния

Скажем сразу, что без снятия коробки передач заменить подшипник не удастся. Потому первым делом знакомимся с особенностями демонтажа КПП, после чего приступаем к дальнейшим действия.

Убедитесь, что подшипник и его компоненты находятся в исправном состоянии. Для этого проверьте следующее:

  • На вилке выключения не должно быть трещин, дефектов;
  • Приливы, которые служат для монтажа на выжимном подшипе, не должны иметь следы сильного износа;
  • Проверьте пружинную скобку под солдатик. В кожухе присутствует стойка для фиксации вилки. Пружинная скобка в норме не имеет никаких следов дефектов, износа;
  • Наличие следов изнашиваемости на солдатике — плохой признак.

Замена заднего подшипника

Вовсе не обязательно разбирать КПП, чтобы самостоятельно заменить подишпник первичного вала. Но без снятия коробки передач не обойтись.

  1. Сняв коробку передач, демонтируйте колокол и снимите стопорные кольца.

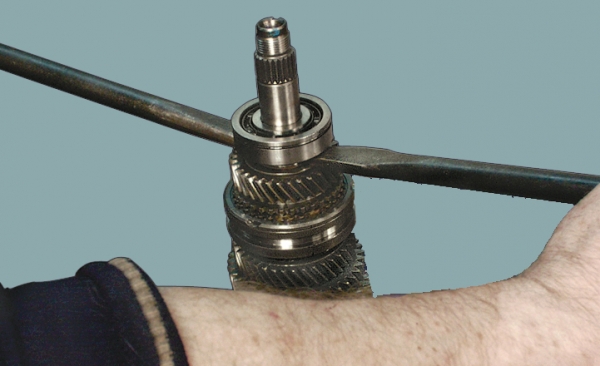

  2. С помощью мощной отвертки подденьте подшип, используя его кольцевую проточку.
  3. Задействовав подшипник промвала как опору, сдвиньте немного вперед первичный вал.
  4. Вооружившись молотком, начинайте наносить удары по торцевой части первичного вала.
  5. Периодически начинайте прокручивать вал и продолжайте наносить систематические удары.
  6. Степень натяжения соединения вала с подшипником может быть разным, потому бить по торцу придется или пару минут или полчаса. В любом случае, подшипник обязательно слезет со своего посадочного места.
  7. Не сильными, но точными ударами запрессуйте новый подшипник. Бить следует только по внутреннему кольцу подшипа. Вал при этом нужно оттянуть вперед, потому и молотком придется работать небольшим. Так удобнее.

Замена заднего подшипа

Замена переднего подшипника

Менять передний подшип первичного вала сложнее. Но все же выполнить такую работу своими руками вполне возможно.

Демонтаж переднего подшипа

В нормальном состоянии передний подшип вращается плавно, заеданий и люфта не наблюдается. Если же дефекты имеются в результате проверки, придется заменить элемент.

Для работы вам потребуется:

  • Отвертка;
  • Молоток;
  • Выталкиватель для подшипника.

Если выталкивателя нет, воспользуйтесь опилками и смазкой Литол 24. Подробнее об их применении мы вам расскажем.

Теперь, когда все готово, можно приступать к работе.

  1. Снимите со своего ВАЗ 2109 коробку передач. Задача не самая сложная, но и легкой прогулкой ее не назовешь.
  2. Демонтируйте кожух сцепления с нажимным диском с маховика.
  3. Выполните снятие ведомого диска сцепления с маховика.
  4. Теперь демонтируйте непосредственно сам маховик.
  5. Если есть съемник, проблем с извлечением подшипа не возникнет. Но при его отсутствии вооружитесь подручными средствами — опилки и Литол.
  6. Из Литола 24 и опилок приготовьте смесь. Пропорции при этом будут 1 к 1.
  7. Вам потребуется примерно целая пластиковая крышка от большой банки приготовленного раствора из опилок и смазки.
  8. Тщательно перемешайте компоненты, чтобы получить однородную массу.
  9. Заполните внутреннюю полость за подшипником приготовленным раствором. Учтите, после этого старый подшипник уже использовать нельзя.

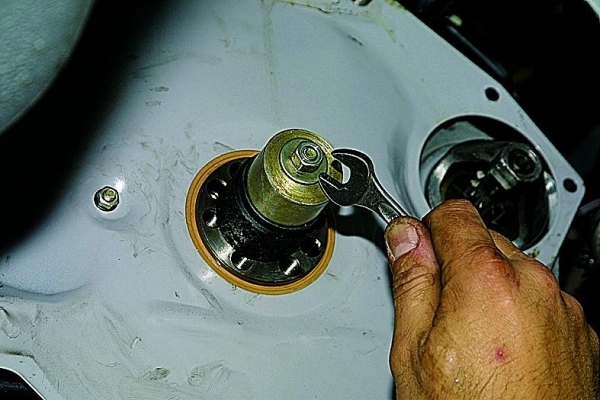

  10. Используя оправку для центровки ведомого диска, выпрессуйте подшипник. Периодически добавляйте немного смеси, когда подшип начнет постепенно выходить со своего посадочного места.
  11. Добейтесь полного выхода элемента из гнезда.
  12. Зачистите гнездо от оставшейся внутри смеси. Убедитесь, что ничего там не осталось, иначе вскоре опять придется проводить ремонт.
  13. Установите новый подшип над гнездом и легкими ударами молотком запрессуйте его на место. Бить следует только по наружному кольцу.
  14. Обязательно запрессуйте полностью подшип. Тут вам потребуется любая подходящая по диаметру металлическая трубка, оправка.
  15. Верните все демонтированные узлы на место, соберите конструкцию в обратной последовательности.
Читать еще:  Самые продаваемые автомобили в россии 2020

Менять подшипники первичного вала — задача не самая простая. Основная сложность связана с необходимостью снимать коробку передач. В остальном же процедура по силам даже новичкам. Но рисковать не стоит.

Замена подшипника первичного вала на ВАЗ 2109

Если вы обнаружили, что при отпущенной педали сцепления, когда автомобиль стоит на месте, из коробки передач доносится неприятный шум, вероятнее всего, износился подшипник первичного вала на вашем ВАЗ 2109.

Конструкция

Ориентируясь по изображению, вы легко сможете разобраться в элементах конструкции первичного вала, определить расположение интересующих вас во время ремонта компонентов.

Схема узла

Согласно рисунку, мы имеем дело со следующими элементами конструкции.

Номер элемент

Что это

Шестеренка первой передачи

Шестеренка второй передачи

Шестеренка четвертой передачи

Задний подшипник первичного вала

Шестеренка третьей передачи

Шестеренка передачи заднего хода

Внутреннее кольцо переднего подшипника

Передний подшип первичного вала располагается на торце коленвала мотора.

Подшипники ПВ

Что влияет на срок службы

Нет однозначного ответа относительно периодичности замены подшипа первичного вала. Потому процедуру проводят в зависимости от текущего состояния. На скорость износа элементов влияют несколько факторов, среди которых:

  • Качество используемых подшипников;
  • Стиль вождения автомобиля;
  • Условия, при которых эксплуатируется автомобиль (погода, качество дорог);
  • Частота посещения автосервисов или самостоятельная диагностика состояния машины и пр.

Проверка состояния

Скажем сразу, что без снятия коробки передач заменить подшипник не удастся. Потому первым делом знакомимся с особенностями демонтажа КПП, после чего приступаем к дальнейшим действия.

Убедитесь, что подшипник и его компоненты находятся в исправном состоянии. Для этого проверьте следующее:

  • На вилке выключения не должно быть трещин, дефектов;
  • Приливы, которые служат для монтажа на выжимном подшипе, не должны иметь следы сильного износа;
  • Проверьте пружинную скобку под солдатик. В кожухе присутствует стойка для фиксации вилки. Пружинная скобка в норме не имеет никаких следов дефектов, износа;
  • Наличие следов изнашиваемости на солдатике — плохой признак.

Первичный вал — это блок, состоящий и ведущих шестерен. Часть из них выполнена на валу, в другая запрессована с большим затяжением. Потому мы говорим про неразборную конструкцию, где замене подлежат только передний и задний подшипники. При поломке других компонентов приходится менять весь узел в сборе.

Читать еще:  Как проверить контрольные лампы на панели приборов

Замена заднего подшипника

Вовсе не обязательно разбирать КПП, чтобы самостоятельно заменить подишпник первичного вала. Но без снятия коробки передач не обойтись.

  1. Сняв коробку передач, демонтируйте колокол и снимите стопорные кольца.
  2. С помощью мощной отвертки подденьте подшип, используя его кольцевую проточку.
  3. Задействовав подшипник промвала как опору, сдвиньте немного вперед первичный вал.
  4. Вооружившись молотком, начинайте наносить удары по торцевой части первичного вала.
  5. Периодически начинайте прокручивать вал и продолжайте наносить систематические удары.
  6. Степень натяжения соединения вала с подшипником может быть разным, потому бить по торцу придется или пару минут или полчаса. В любом случае, подшипник обязательно слезет со своего посадочного места.
  7. Не сильными, но точными ударами запрессуйте новый подшипник. Бить следует только по внутреннему кольцу подшипа. Вал при этом нужно оттянуть вперед, потому и молотком придется работать небольшим. Так удобнее.

Замена заднего подшипа

Замена переднего подшипника

Менять передний подшип первичного вала сложнее. Но все же выполнить такую работу своими руками вполне возможно.

Демонтаж переднего подшипа

В нормальном состоянии передний подшип вращается плавно, заеданий и люфта не наблюдается. Если же дефекты имеются в результате проверки, придется заменить элемент.

Для работы вам потребуется:

  • Отвертка;
  • Молоток;
  • Выталкиватель для подшипника.

Если выталкивателя нет, воспользуйтесь опилками и смазкой Литол 24. Подробнее об их применении мы вам расскажем.

Теперь, когда все готово, можно приступать к работе.

  1. Снимите со своего ВАЗ 2109 коробку передач. Задача не самая сложная, но и легкой прогулкой ее не назовешь.
  2. Демонтируйте кожух сцепления с нажимным диском с маховика.
  3. Выполните снятие ведомого диска сцепления с маховика.
  4. Теперь демонтируйте непосредственно сам маховик.
  5. Если есть съемник, проблем с извлечением подшипа не возникнет. Но при его отсутствии вооружитесь подручными средствами — опилки и Литол.
  6. Из Литола 24 и опилок приготовьте смесь. Пропорции при этом будут 1 к 1.
  7. Вам потребуется примерно целая пластиковая крышка от большой банки приготовленного раствора из опилок и смазки.
  8. Тщательно перемешайте компоненты, чтобы получить однородную массу.
  9. Заполните внутреннюю полость за подшипником приготовленным раствором. Учтите, после этого старый подшипник уже использовать нельзя.
  10. Используя оправку для центровки ведомого диска, выпрессуйте подшипник. Периодически добавляйте немного смеси, когда подшип начнет постепенно выходить со своего посадочного места.
  11. Добейтесь полного выхода элемента из гнезда.
  12. Зачистите гнездо от оставшейся внутри смеси. Убедитесь, что ничего там не осталось, иначе вскоре опять придется проводить ремонт.
  13. Установите новый подшип над гнездом и легкими ударами молотком запрессуйте его на место. Бить следует только по наружному кольцу.
  14. Обязательно запрессуйте полностью подшип. Тут вам потребуется любая подходящая по диаметру металлическая трубка, оправка.
  15. Верните все демонтированные узлы на место, соберите конструкцию в обратной последовательности.

Менять подшипники первичного вала — задача не самая простая. Основная сложность связана с необходимостью снимать коробку передач. В остальном же процедура по силам даже новичкам. Но рисковать не стоит.

Ремонт коробки передач ВАЗ-2109

Ремонт коробки передач ВАЗ-2109 включает следующие этапы:


1. Снимаем КПП с ВАЗ-2109. Очищаем ее от грязи с помощью солярки и тряпки.

2. Вынимаем щуп уровня масла из КПП.

3. Устанавливаем КПП картер сцепления вертикально, открутив болт 1 и 2 гайки 3 крепления кронштейна троса сцепления. Снимаем кронштейн 2 троса сцепления с КПП.

Читать еще:  Как починить бампер самому

4. Откручиваем остальные 4 гайки крепления задней крышки.

5. Снимаем заднюю крышку.

6. Откручиваем болт крепления вилки 5-й передачи.

7. Зафиксируем валы КПП от проворачивания.

8. Откручиваем гайку крепления первичного вала.

9. Откручиваем гайку крепления вторичного вала.

10. Снимаем шестерню 5-й передачи вместе с синхронизатором и вилкой с вторичного вала.

11. Снимаем с синхронизатора упорную пластину и вынимаем из паза муфты вилку.

12. Снимаем шестерню 5-й передачи с синхронизатора с кольцом 1.

13. Снимаем втулку с вторичного вала.

14. Снимаем шестерню 5-й передачи с первичного вала.

15. Откручиваем четыре винта с использованием ударной отвертки и снимаем упорную шайбу 2 с вторичного вала.

16. Снимаем стопорные кольца подшипников валов.

17. Откручиваем 3 пробки фиксаторов и осторожно извлекаем шарики фиксаторов.

18. Откручиваем пробку фиксатора заднего хода, снимаем уплотнительное кольцо и извлекаем пружину фиксатора.

19. Извлекаем шарик фиксатора, наклонив коробку.

20. Откручиваем 12 гаек и болт крепления картера КПП.

21. Отделяем картер КПП от картера сцепления, вставив отвертку в пазы

22. Снимаем картер коробки передач с картера сцепления.

23. Откручиваем болты вилок переключения передач 1–2-й и 3–4-й.

24. Приподнимаем шток переключения 1–2-й передач, он выйдет из опоры 3, затем поворачиваем против часовой стрелки, выйдет его головка 1 из зацепления с блокировочной скобой.

25. Поверните шток переключения 3–4-й передач и снимаем шток с вилкой.

26. Поворачиваем шток включения 5-й передачи и снимаем шток.

27. Вынимаем ось шестерни заднего хода.

28. Сдвигаем шестерню заднего хода до упора в механизм передач, поворачиваем на 30– 40 градусов и снимаем промежуточную шестерню.

29. Вынимаем первичный и вторичный валы.

30. Вынимаем дифференциал из картера сцепления.

31. Отворачиваем 3 болта механизма передач и снимаем механизм передач.

32. Вынимаем магнит из картера сцепления.

33. Отворачиваем гайку крепления и снимаем корпус с шестерней привода спидометра.

34. Выворачиваем из картера КПП выключатель заднего хода.

35. Выпрессовываем подшипник вторичного вала.

36. Снимаем маслосборник.

37. Выпрессовываем подшипник первичного вала.

38. Запрессовываем новые передние подшипники валов в картер сцепления.

39. Сдвигаем кромку защитного чехла штока.

40. Отворачиваем болт рычага передач, снимаем рычаг и вынимаем шток передач.

41. Заменяем порванный защитный чехол шарнира штока.

42. Для замены сцепления выпрессовываем сальники.

43. Удалите небольшие повреждения шлифовальной шкуркой на картере сцепления и КПП или замените.

44. Проверяем посадочные места под подшипники в картере сцепления и КПП. Если есть износ, то заменяем картеры.

45. Проверяем роликовые подшипники, при повреждении заменяем.

46. Проверяем штоки переключения передач, при повреждении заменяем.

47. Проверяем сальники полуосей, при наличии дефекта сальники заменяем.

48. Проверяем сальник первичного вала и сальник штока в передач, при дефектах заменяем.

49. Очищаем магнит от частиц износа элементов. Если есть повреждения, заменяем магнит.

50. Очищаем от старого герметика плоскости картеров сцепления и КПП. Собираем КПП в обратном порядке.

51. Устанавливаем валы в картер сцепления.

52. Обильно смазываем все трущиеся элементы маслом.

54. Не забываем устанавливать на место магнит.

55. Перед установкой картера КПП на картер сцепления наносим на их герметик по всему периметру.

Подробнее о работе сцепления можно почитать тут.

Устанавливаем двигатель на автомобиль и радуемся хорошим динамическим характеристикам после ремонта коробки передач ВАЗ-2109.
