Кронштейн крепления тросика газа

Переделка троса газа на К-151В

Актуальная проблема для владельцев УАЗа — управление дроссельными заслонками.Штатная система тяг надежна, но имеет всем известный недостаток — заедает при работе акселератором.

Чтобы «продавить» заевшую педаль приходится резко увеличивать усилие на ней. И тогда она резко проваливается, обороты подскакивают (машину бросает вперед, или она начинает копать и т.п.) и уже надо убирать ногу с педали. Это быстро утомляет, и делает невозможной езду «внатяг».

Итак, вот мое решение этой болезни. Ставим тросик газа на карбюратор К-151В.

Для этого нам понадобятся: кронштейн крепления тросика газа на карбюраторе, сектор газа от К-151Е (или Ц, не помню), педаль газа от ам «Волга», профиль (примерно 50х50) и сам тросик. Я не привожу фотографий этих вещей (за некоторым исключением), поскольку каждый владелец решает для себя сам, что и как ему использовать. Я даю лишь общий порядок действий. Поэтому, Вы так же не найдете здесь чертежей деталей.

Тросик можно использовать любой, главное чтоб он был в оболочке и мог свободно в ней перемешаться. Я взял от ГАЗ 3110.

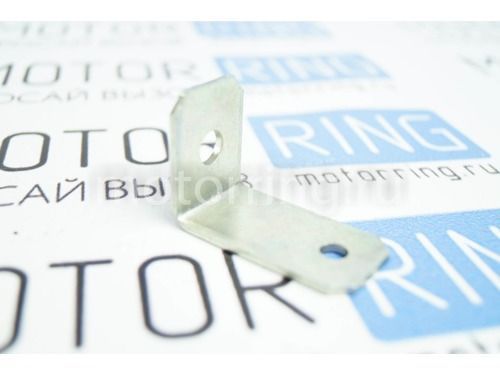

Кронштейн крепления тросика газа на карбюраторе (в отчете KiAlex-а) есть уже готовый и продается. Я не смог его найти, поэтому изготовил свой сам. В качестве заготовки неплохо подходят различные кронштейны, продающиеся в магазинах крепежа. Например, такой:

Заготовка под кронштейн газа

Сектор от ГАЗ-24 тоже в дефиците. Но найти вполне реально.

Сектор от ГАЗ-24

Далее порядок такой: снимаем карбюратор с двигателя, удаляем штатный сектор под тягу (читай руководство; осторожно, внимание на возвратную пружину!) и заместо него устанавливаем сектор от «Волги». Не забываем «завернуть» возвратную пружину на 2 оборота. Для этого устанавливаем пружину на родное место и крепим ее к новому сектору. Начинаем вращать сектор против часовой стрелки. После этого надеваем сектор полностью на ось карбюратора.

Еще надо переставить со старого сектора тягу привода оси дроссельной заслонки первичной камеры. Это штука, к которой крепится небольшая компенсационная пружинка. И вполне вероятно, что не будет установлен штифт привода дроссельной заслонки второй камеры. Вместо него можно использовать болт/винт М4. Лучше нарезать резьбу и ввернуть болт/винт. Но если такой возможности нет, то можно поставить болт/винт с гайкой. Только высоту гайки надо уменьшить вполовину. И вот что должно получиться:

Следующие действия такие: надо изготовить кронштейн и закрепить в нем трос. Трос должен быть закреплен четко напротив сектора. Из фотографий станет ясно, что я имею ввиду.

Прокладываем трос по сектору, но жестко не фиксируем. Кстати, мне пришлось укоротить трос примерно в половину. Теперь идем в салон автомобиля и удаляем родную педаль вместе с ее кронштейном. Не советую использовать при этом монтажку или большую отвертку. Аккуратно высверлите заклепки и кронштейн сам упадет Вам в руки. Далее надо закрепить второй конец оболочки тросика. Я врезал его вместо винта, крепящего что-то типа кожуха рулевой колонки.

Читать еще:  Какие выбрать щетки стеклоочистителя на зиму

И в окончание надо установить саму педаль газа. Для этого и нужен профиль, иначе педаль будет слишком глубоко «упрятана» под торпедо. Место под педаль каждый ищет исходя из своих анатомических особенностей. После того как место будет найдено, надо убедиться, что при полностью нажатой педали обе дроссельные заслонки открыты. Сверлим отверстия и закрепляем педаль через проставку из профиля. Педаль надо также подпружинить. Переставляем штатную пружину на новую педаль и закрепляем тросик в секторе. Получится примерно это:

Тросик карбюратора: принцип работы

Многие отечественные автомобили с карбюраторным мотором имеют тяговый привод дроссельной заслонки карбюратора. Для чего сделана такая конструкция – непонятно, но уж точно не для удобства водителя.

  • механизм не позволяет точно дозировать усилие на педали, соответственно добавление газа происходит не плавно, а рывками;
  • тяги люфтят в кронштейнах, что не добавляет комфорта при управлении мотором;
  • через металл привода в салон проникают дополнительные шумы и вибрации.

Единственное преимущество тягового механизма – высокая надежность. Возможно, это и послужило причиной разработки такого архаичного узла, но многочисленные недостатки такого решения перевешивают единственное достоинство. Немудрено, что многие владельцы подобных автомобилей, стараются заменить тягу на тросик.

Для понимания процесса рассмотрим принцип действия механизма

На фото изображен тросовый привод.

  1. Собственно, тросик в защитной оболочке, вторая сторона соединяется с педалью;
  2. Поворотный сектор-шкив, соединенный с осью заслонки.

Когда вы нажимаете на педаль газа, тросик поворачивает сектор-шкив на нужный угол. Движение плавное, линейная зависимость. Это позволяет точно дозировать открытие заслонки. Конструкция педали может отличаться от «старорежимной» напольной. Она подвешена к передней панели, и двигается аналогично тормозу и сцеплению.

Есть конструкции тросового, и даже электронного дросселя, с напольной педалью, но это скорее дань традициям, чем функциональное решение.

Единственный недостаток тросика – он изнашивается, и может оборваться. Правда его замена – достаточно простая процедура.

Как правильно обслуживать и менять тросик газа

Любой элемент тросового привода требуется периодически настраивать. Металл постепенно растягивается, и появляется люфт, который не только раздражает водителя, но и снижает безопасность вождения. Вы нажимаете на педаль газа с определенным усилием, ждете от автомобиля адекватного ускорения, а мотор раскручивается с задержкой. При вклинивании в поток на оживленной трассе это может привести к ДТП.

Читать еще:  Обзор киа спорт эйдж

На оболочке троса всегда есть регулировочный винт.

На фото изображены две гайки, с помощью которых общее натяжение привода может быть настроено в пределах нескольких сантиметров:

Перемещая втулку с резьбой, вы двигаете точку упора (соответственно и точку нулевого усилия) ближе или дальше от рычага дроссельной заслонки карбюратора.

  1. Необходимо оценить люфт свободного хода педали (до момента начала перемещения заслонки). Для этого понадобится помощник. Он по вашей команде медленно нажимает на педаль, а вы фиксируете выборку свободного хода тросика. Отмечаете точку схватывания заслонки и делаете пометку маркером;
  2. Затем, ослабив крепление, натягиваете оболочку с помощью гайки, которая расположена со стороны педали. Зафиксировав точку начала движения заслонки (по отметке маркером), отворачиваете гайку на пол оборота назад, и поджимаете второй гайкой. Снова просите помощника в кабине медленно нажать на педаль. Если люфт составляет не более миллиметра – регулировка окончена. В противном случае повторяете настройку;
  3. Если при отпущенной педали, заслонка приоткрыта – вы получите эффект вытянутого рычага подсоса. На холостых оборотах коленвал будет крутиться быстрее положенного. В целом вы получите перерасход топлива;
  4. И разумеется, смазка тросика. Достаточно в небольшом количестве нанести ее на места входа в оболочку.

Как отрегулировать педаль с тросовым приводом?

Если тросик карбюратора выставлен правильно, а люфт все равно остался, дело в самой педали. Для возврата заслонки в исходное состояние, на педали установлена пружина. Она может быть спиральной или обычной, работающей на растяжение. Со временем, упругость теряется, и пружину необходимо менять.

Кроме того, возможен люфт оси поворота. После регулировки педаль не должна перемещаться горизонтально, иначе можно зацепиться за боковую стенку центрального тоннеля, и узел заклинит.

Переделка педали газа с тяги на тросик

Замена привода дроссельной заслонки легко осуществляется своими силами, с применением простейшего инструмента. Для работы потребуется:

  • Новая педаль газа (выполненная под тросик) с установочным кронштейном;
  • Тросовый привод и поворотный сектор дроссельной заслонки. Все эти детали можно приобрести в автомагазине, по модели двигателя с инжектором;
  • Полоска металла 3-4 мм толщиной;
  • Тиски, напильник.

Педаль устанавливается на место тяговой, выбрать точки крепления надо так, чтобы при полном перемещении не было касания вертикальной стенки тоннеля.

Оболочка троса протягивается через стенку моторного отсека, при необходимости в нем сверлится отверстие. При установке необходимо использовать резиновые прокладки, чтобы запах из моторного отсека не попадал в салон. Сам тросик подключаем к педали на штатное место.

Единственная доработка, выполняемая «с нуля» — кронштейн под возвратную пружину дроссельной заслонки. Он необходим для экстренного случая поломки пружины педали, чтобы газ не «завис» в открытом положении.

На иллюстрации показан пример крепления кронштейна к неподвижному корпусу карбюратора и поворотному сектору заслонки.

Читать еще:  Датчик эпхх ваз 2106

Пружину заслонки надо подсоединить таким образом, чтобы она работала синхронной с пружиной педали, а не заменяла ее.

Простое дополнение существенно повышает комфорт водителя в движении. Реакции на педаль акселератора более плавные, в салон не попадает запах из моторного отсека. И самое главное – все работы выполняются своими руками.
