Короткая кулиса на ваз 2110

Как определить неисправность кулисы ВАЗ 2110, необходим ли ремонт или замена?

Зачастую, в основном – по неопытности, водители считают, что вышла из строя коробка передач, в то время, как виновата всего лишь на вашем ВАЗ 2110 кулиса, и ей просто нужна регулировка. О неполадках, а также о том, как произвести ремонт, или когда нужна замена, мы и поговорим.

Кулиса КПП ВАЗ 2110

Симптомы неисправности

Итак, кулиса не в порядке, если:

Не желает включаться, а может быть – выключаться, первая передача;
Вы включаете первую, рычаг передач реагирует вроде бы нормально, но неожиданно для вас включается не первая, а задняя;
Включаются передачи за исключением первой и пятой.

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать. Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

Снять кожух на ручке переключателя передач;
Машину нужно установить на домкрат или на эстакаду (яму);
Снять переднюю консоль, которая крепится на болты;
Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Причины, по которым рычаг КПП может болтаться и люфтить, рассмотрены в данном материале: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
Демонтируем карданчик от рычага, а затем и от кулисы;
Сняв карданчик, добираемся до сальника;
С помощью шила и крючка снимаем манжету на КПП;
Теперь необходимо запрессовать новый сальник. У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Короткоходная кулиса на ваз 2110: меняем самостоятельно

Как известно, коробка передач представляет собой не просто механизм переключения передач, но вместе с этим является одним из наиболее часто задействованных динамических компонентов во время передвижения. Именно высокая частота приводит к расшатыванию коробки передач.
Короткоходна кулиса на ваз 2110 позволяет увеличить чёткость переключение передач. А также гарантировать надёжность эксплуатации в течение длительного периода времени.
Короткоходная кулиса на ваз 2110 – это возможность сделать все намного лучше.
Каждый механизм имеет определённый набор положительных и отрицательных моментов, соотношение этих двух составляющих определяет рентабельность приобретения того или иного технического элемента. Для коробки передач очень важен её ход, плавность и чёткость переключения определяют её качество функционирования.

Примечание. Не редко, когда расшатанная коробка передач даёт сбои в переключение, в результате происходит переключение не заданной передачи.

Сходства и отличия короткоходной и штатной коробки передач ВАЗ 2110

Короткоходная кулиса в ваз 2110

Наиболее существенные отличия в строении между штатной и короткой коробкой передач можно заметить визуально, даже на фотографии. Строение котроткоходной коробки передачи чрезвычайно простое, что непосредственным образом облегчает её техническое обустройство.
Рассмотрев схему, становится ясно, что замена или тюнинг действующей коробки передач не принесёт должного эффекта, так как только замена рычагов может дать короткие передачи. Чтобы уменьшить ход передач при включении, необходимо увеличить её длину под шарниром.
Это позволит сделать передачи короткими и при этом сохранить ось тяги в исходном положении.

Практическое обустройство короткоходной кулисы

Короткоходная кулиса ваз 2110 схема

И так, пришло время практики:

вначале необходимо приподнять крепление железной балки, которая проходит от коробки к внутреннему рычагу коробки передач.

Примечание.
Необязательно полностью снимать непосредственно саму кулису, достаточно просто разобрать с внешней стороны шаровую опору. Для этого нужно разжать металлическое кольцо, после чего освободится непосредственно шар в результате расхождения пластмассовых лапок.

теперь необходимо ликвидировать хомоту коробки передач, для этого нужно отсоединить тягу;
затем затащить её сквозь грязезащитный чехол;
после этого, следует приварить небольшой кусок трубы, толщиной примерно 2-3 мм, к тяге;
к тяге также нужно будет приварить кусок листового металла толщиной 5-6 мм.

Важно. Обязательно необходимо будет поднять вверх шарнир с крючком, с целью недопущения ошибочного включения задней передачи.

Плюсы и минусы установки короткоходной кулисы

Короткоходная кулиса ваз 2110 установка

Читать еще: Какую поставить сигналку на приору лучше

Хоть кулиса ваз и требует приложения дополнительных физических усилий, но зато переключение коробки передач становится четким, плавным и фиксированным. Коробка передач начнёт функционировать по типу современного игрового джойстика.

Примечание.
Существует также возможность ещё более стабилизировать переключение коробки передач, для этого необходимо будет задействовать безлюфтовый кардан, который встроен во всех моделях лады Калины. Однако, вместе с этим он находится в свободной продаже.

Технические нюансы установки и эксплуатации короткоходной кулисы

Короткоходная кулиса для ваз 2110

Коробка передач иногда может выходить из строя в силу ряда объективных причин:

износ шариков и штоков гнёзд;
существенное уменьшение степени упругости пружинных фиксаторов;
износ муфты, в результате повреждения её зубов;
износ блокираторов колёс, в результате длительной их эксплуатации и т.п.

Короткоходная кулиса от ваз 2110 – ручки

Причин может быть много, однако, большинство из них можно избежать. Если говорить объективно, то заводской шарнир который устанавливается на ВАЗ 2110, является не совсем качественным, а точнее вовсе не качественным.
Это связано первостепенно с основной его конструкции.

Интересно. Да действительно он и хоть и является достаточно современным и технологичным, но для большинства национальных дорог просто не приспособлен, так как чрезвычайно быстро начинает расшатываться.

Компания ВАЗ старается следовать европейскому принципу разработки и производства автомобилей, однако, дороги очень далеки от европейских стандартов качества. Качество производства должно зависеть от требований клиента.
ВАЗ 2110 представляет собой современный достаточно технологичный автомобиль, имеет надёжный двигатель и адаптированную подвеску к национальному дорожному полотну,но вместе со всем этим, существует весьма одно заметное слабое звено – это коробка передач.

Примечание.
Следует объективно понимать, что в скором времени придётся ее менять. Если, конечно автовладелец является не жителем столицы Российской Федерации Москвы, так как только в этом городе большинство дорог действительно соответствуют европейскому уровню качества.

Короткоходная кулиса на ваз 2110

Примечание. Единственный практический недостаток всех коробок передач от национальных производителей, заключён в слабых ушках, которые при постоянной экстремальной езде могут внезапно оторваться.

Короткоходную кулису кпп на ваз 2110 легко сменить

Обязательно необходимо будет также поменять рычаг коробки передач, так как шарнир от лады Калины, не подходит к заводскому рычагу лады 2110.
Можно конечно искусственно обрезать на новый шарнир, но с практической точки зрения это не логично, так как надёжность всей коробки передач в данном случае, ставится под очень существенное сомнение.

Короткоходные кулисы для ваз 2110

Фото и видео поможет разобраться во всех тонкостях установки короткоходой коробки передач. Сама теория без визуального закрепления с практической точки зрения является совершенно бесполезной.
Своими руками заменить старую коробку не совсем надёжную КПП на новую, особой сложности не представляет, главное следовать правильному алгоритму и действовать предельно аккуратно. Видео инструкция позволит разобраться детально, что к чему.
Цена приобретения короткоходовой кулисы очень небольшая, что в свою очередь делает данную процедуру замены совершенно доступной.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы.

Короткоходная кулиса для ВАЗ 2110: установка, замена карданчика

Коробка передач в автомобилях ВАЗ 2110 – это один из самых задействованных динамических элементов. Из-за этого узел часто расшатывается, что делает эксплуатацию автомобиля неудобной. Трясущийся рычаг переключения передач – это довольно часто явление в отечественных авто. Бороться с этим дефектом можно двумя способами: постоянно регулировать КПП или сделать кулису короткоходной – процесс может быть выполнен самостоятельно. Также можно приобрести ремкомплект КПП от другой модели ВАЗ, где уже изначально идет короткоходный карданчик.

Чем же хороша короткоходная кулиса? Во-первых, она гарантирует надежную работу коробки переключения передач в течение длительного срока. Во-вторых, короткоходная версия способствует увеличение четкости смены скоростей ВАЗ, в том числе – в модели 2110. Этого вполне хватит, чтобы сделать эксплуатацию силовой установки более комфортной, ведь для коробки важна плавность, ход и четкость переключения передач.

Отличия короткоходной кулисы

Основные отличия можно наблюдать даже на фотографии. Мы видим, что короткоходная кулиса имеет меньшие размеры, а именно — длину.Чтобы снизить длину хода при запуске, следует увеличить длину передачи под шарниром. За счет этого мы сможем не только получить более короткие передачи, но и сохранить в исходном положении ось тяги.

Стоит понимать, что после такого тюнинга, нужно будет прикладывать больше усилий при смене скоростей. После модернизации переключение будет напоминать контроль джойстиком, что несомненно является плюсом. Помимо кулисы, можно установить безлюфтовый карданчик, который тоже положительно повлияет на четкость работы коробки передач.

Делаем короткоходную кулису своими руками

Итак, начинаем процесс модернизации:

Поднимаем место крепления железки, которая идет от КПП к рычагу внутри салона ВАЗ 2110.
Можно обойтись и без демонтажа кулисы, главное – выполнить разбор шаровой опоры.
Теперь нам нужно добиться того, чтобы пластмассовые лапки освободили шарик. Для этого необходимо разжать металлическое кольцо. Отсоединяем тягу и аккуратно затаскиваем её внутрь сквозь чехол, отвечающий за защиту от грязи. Работать будет значительно удобнее, если хомут около КПП будет ослаблен.

Замена выполняется по такой же схеме. Только вместо сварки устанавливается внештатная короткоходная кулиса от другого автомобиля. Замена является более дорогим решением, так самостоятельно провести её проблематично. Если же опыт работы с КПП есть, то замена и покупка новой детали будут стоить около 1000 рублей.

Установка короткоходного карданчика

Первым делом необходимо приобрести сам карданчик. Лучшим выбором будет деталь от Приоры или Калины. Обычно он входит в ремкомплект с пыльником, так штатный пыльник от ВАЗ 2110 здесь не подойдет.

Выполняется работа только при наличии эстакады, смотровой ямы или подъёмника. Также рекомендуется позвать помощника на помощь, так как в конце процесса самостоятельно отрегулировать положение рычага КПП будет проблематично.

Работа проходит по следующей схеме:

Вооружившись двумя 13-ми ключами, нам необходимо распустить хомут на тяге привода, а затем стянуть его со штока.
Следующим шагом будет демонтаж пыльника. Далее 10-ым ключом откручиваем болт, который является фиксатором на штатном кардане. Теперь можно аккуратными ударами молотка снять карданчик.

Важно: необходимо проверить состояние сальника. Если это первое вмешательство в устройство коробки передач, то он скорее всего находится в изношенном состоянии, поэтому пыльник рекомендуется поменять.

Установку карданчика от Приоры выполняем в обратной последовательности: надеваем пыльник и сажаем новенький карданчик, надежно затягиваем фиксирующий болт, а затем натягиваем пыльник. Осталось одеть тягу привод на карданный шток, но при этом хомут затягиваться не должен.
Теперь помощник садится за руль и ставит рычаг КПП в оптимальное положение. В это время затягивается хомут. Готово, замена завершена, осталось протестировать переключение.

Видеоинструкция

Короткоходная кулиса своими руками

Проследить, какая разница между короткоходной кулисой ВАЗ 2110 и штатной кулисой автомобиля может каждый. Все отличия хорошо заметны на фотографии.

Устройство короткоходной кулисы весьма простое. Если рассмотреть схему, то станет ясно, почему не прибегая к замене или тюнингу КПП, а лишь меняя рычаги, мы получаем более короткие передачи: OF — рычаг КПП. EF — переключение передачи со штатной кулисой, при этом перемещение тяги AB. Если мы хотим уменьшить ход рычага для включения передач (GH), тогда нужно лишь увеличить рычаг в длину в месте под шарниром на длину BD. Таким образом, перемещение тяги осталось таким же CD, но передачи стали короткими (GH).

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Если перейти от теории к практике, то чтобы сделать кулису короткоходной, нужно поднять место крепления палки(железки), идущей от коробки к рычагу КПП в салоне. Снимать кулису для этого не обязательно (инструкция если решили снять), а достаточно лишь разобрать шаровую опору. Разжимаем металлическое колечко, чтобы пластмассовые лапки разошлись и освободили шарик. Ослабляем хомут около коробки передач и отсоединяем тягу 14 и затаскиваем ее через грязезащитный чехол 13.

Теперь в яме срезаем болгаркой детали, как показано на схеме. Привариваем кусок трубы (толщина стенок 2-3 мм) в тягу 14 и кусок листового металла (толщиной 5-6 мм). Куски должны быть одинаковой длинны, иначе будет перекос в системе. Удлинять тягу на усмотрение от 2-4 см.

Шарнир с крючком, который служит для предотвращения ошибочного включения задней передачи поднимаем аналогичным образом вверх.

Более простой, но дорогостоящий вариант — купить короткоходную кулису. Интернет-магазины раздел «Тюнинг». Цена от 700 рублей.

Установка короткоходной кулисы делает передачи более короткими, но требует повышенного усилия при переключениях. Переключение передач начинает больше напоминать управление джойстиком. Кстати, для еще более четкого переключения передач рекомендуется установить безлюфтовый карданчик от Лада Калина.

Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › Короткоходная кулиса 2110-2112 своими руками

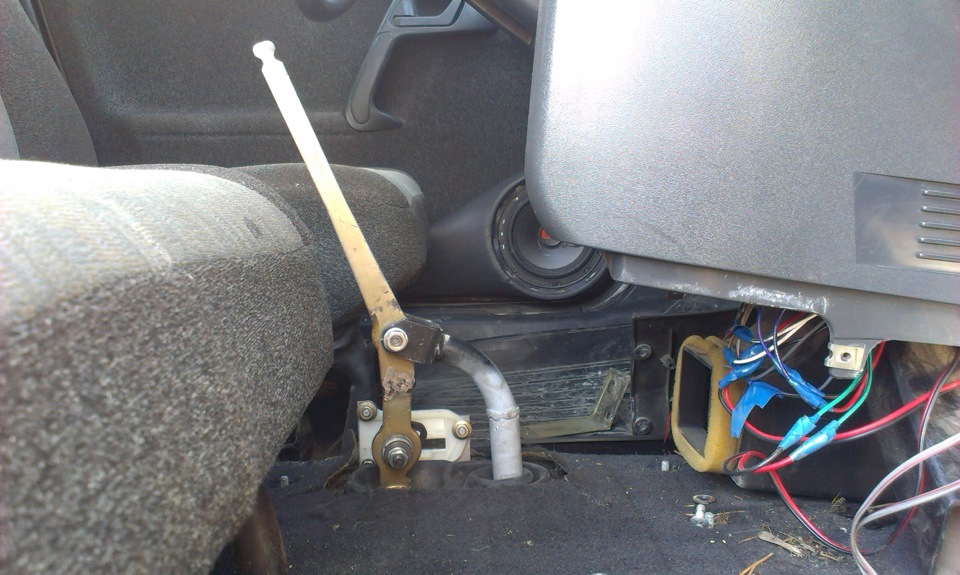

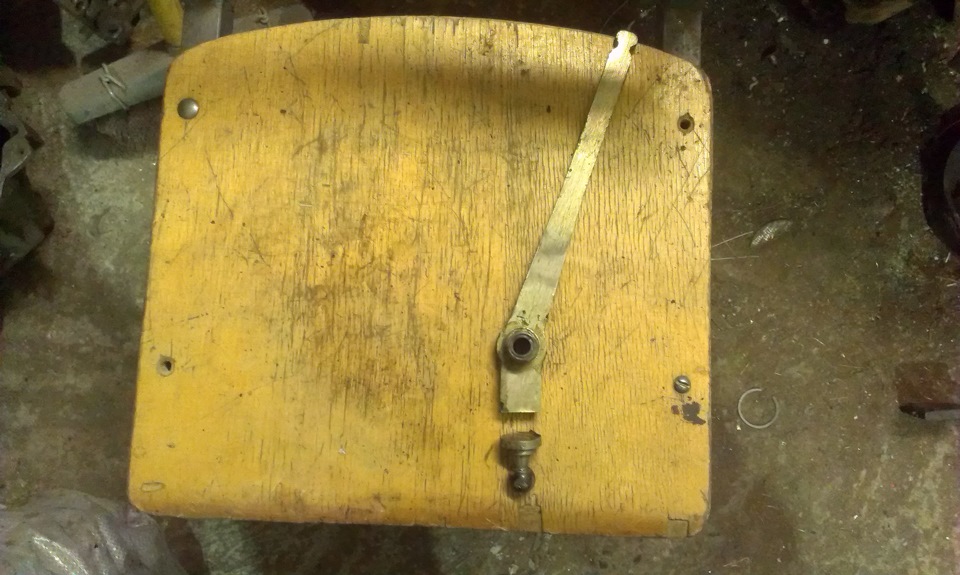

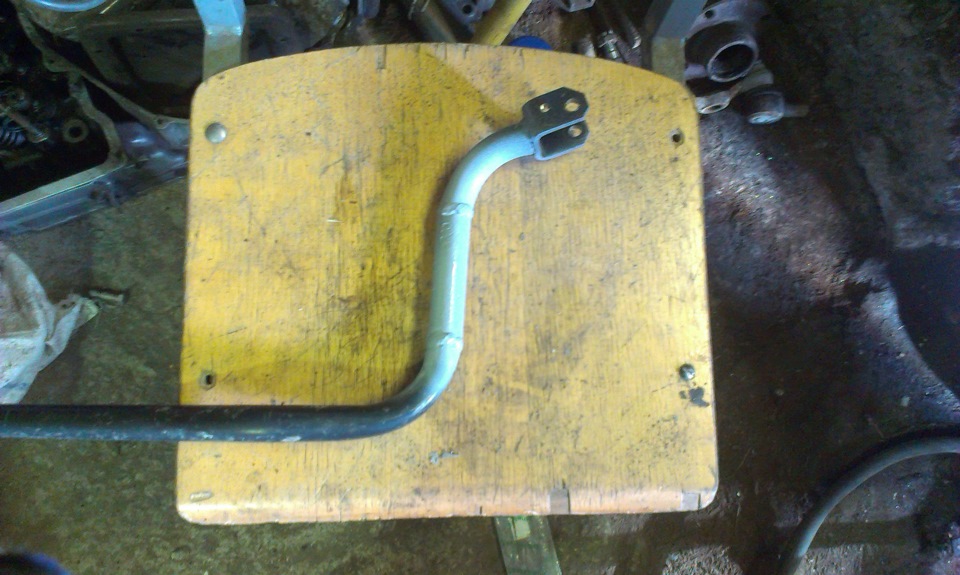

С момента покупки универсала дребезг механизма переключения передач меня жутко высаживал. Устранение этого дребезга решено было совместить с инсталяцией короткохода. Ездил с ним еще на девятке, вполне устраивало. Так как на десятых моделях присутствует фиксатор заднего хода убирать его я не стал. Делать решил совместив рычаг кпп 08-09 и 2110-2112.

Смотрите также

Метки: короткоходная кулиса

Комментарии 35

надо еще ручку укоротить, тогда будут короткие.

не надо. длина ручки в самый раз, по крайней мере для меня) а переключения и так достаточно короткие

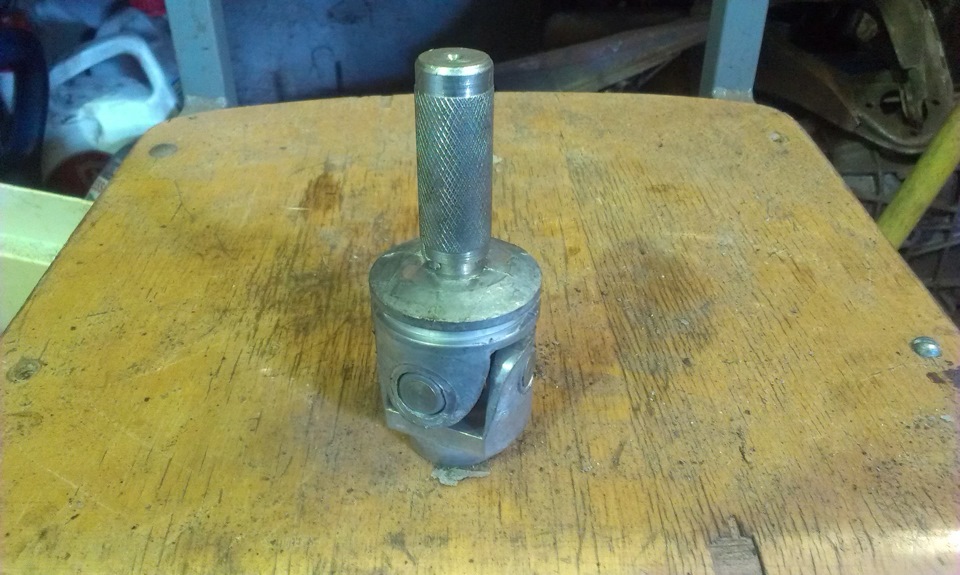

Тоже полгода откатал с короткоходкой и калинокарданом… ничего не вылетало!

купи пыльник на кардан, у калиновского он свой, стоит 100р

обязательно. совсем забыл про него)

спасибо, все для читателей)

пока не поздно уберите калинокардан…
с ним будут передачи вылетать…
теперь и так рычаг будет сильней качатся, он и будет выдёргивать передачу…
мотор у вас будет дрыгаться и вашь карданчик будет это сглаживать, там спецом так сделанно, чтобы гасить раскачку мотора…
на калине мотор по другому крепится, меньше шатается…

Возьму на заметку. Пока никаких раскачиваний не заметил. Все четко работает.

У меня стоит кх кулиса с калинокарданчиком уже около года, вылетаний не замечал… Да и рычаг наоборот меньше дрыгается)

объяснитека почему, от этого мотор жёще стоит чтоль, как растяжка работает…
конечно если ездить накатом то нечё вылетать не будет, но нах вам тогда кулиса короткоходная, да ещё с таким замутом…
мощьности это вложение точно не добавит…

Калинокардан ставят чтобы передачи включались четко, и рычаг кпп не болтался как сами знаете что в проруби…
Мощности это точно не добавляет а вот скорость переключения передач очень возрастает, да и комфортнее переключать как то…
А вылетать может только если мотор совсем плохо работает и его колбасит постоянно да и подушки уже развалились в хлам.

да не расказывайте мне…
я ставил жёский кардан, правдо не калиновское недоразумение и на моторе у меня были не сток растяжки и +4 дополнительные, так вот потом я снял его, потому что когда активно стартуешь и авто начинает прыгать, то рычаг скочет в салоне следом за мотором и рано или поздно он выдёргивает передачу…
тем болие короткоход…
просто обычный юзер не ставит короткоход, его правильно ставят чтобы уменьшить время переключения, значит вы жарите, значит будет выбивать, потому как рычаг будет тянуть…

Правильно тебе пацаны и описывают ситуацию — опорам движка хана поэтому и вибрация усиливается особенно на низких оборотах дифференциал (подразумеваю разницу из за которой и происходит/создаётся вибрация) как раз усиливается… нету жёсткости с кузовом следовательно что к движку крепится жёщее то и дёргает на раз и два… А вообще что за марка машины ? И что за движок ? Про калиновскую «недоразумение» — не сказал бы, родную стоковскую кулису в глаза видел Вазовскую 10 — го семейства ? Что калиновская, что родная вперёд и назад если не разбитая ни чем не отличается всё равно что напрямую прикрути… Разница и + в том что она убирает дополнительный излом создавая дополнительный противоположный угол изгиба в этом её и назначение как и всех карданчиков. К примеру возьми стоковскую поставь на рулевую колонку и калиновскую опусти/ подними руль взависимости от конструкции авто с родной угол вращения будет минимальный хоть в одну сторону хоть в другую а дальше упрётся на излом… Приведу реальный пример. у знакомого опорам хана на 12 хе при пуске движка есть небольшой рывок ну а в целом от езды и условий дорог зависит а у нас они г… так вот штатную выкинул разбились втулки и поставил калиновскую… включать стало чётче я в город Волгоград матался уже 6 000 км отъездил ни разу не вылетало, на своей 59 000км отгонял всё чётко… вот и факты и многие ездиют всё бенч даже на иномарки ставят мотаются не на все конечно, но всё же проблемы отсутствуют! Все жарят, но чтобы машина прыгала ?

вот когда сможите розогнать то что у вас там 60000 проехало, за 7,6 до сотни, вот тогда поговорим…
когда стоишь в пробке, конечно не что не вылетает,
а вот когда на восьми тысячах переключаещься без выжима сцепления, вот тогда вылетает…

ахах) что за машина такая у вас так прет то что на 8000 надо переключать передачи на тазиках ?!))) ещё без выжима сцепления. ( «Без ума можно и 1ух сломать» (с)

+1 Впервые слышу что это за тачка на 8000 переключается )))

обычная была машина в 2003 году…
двинашка с кандёром…

если чесно такого бреда ещё никогда не слышал.
уже не однократно за вами читаю всякий бред полный.
байки надо дома бабушке своей травить а не здесь писать.

ну так хоть послушайте, когда ещё увидить удасться…
хотя это было так давно…
у нас капье 9800 переключалось, дальше было уже нельзя крутить, рокера с клапанов слитали, и агонь из карбюратора вылетал…
жалко тогда телефоны видео не умели писать, у них камер небыло…
но видео снимали на плёнку, в бортовике есть…

да батенька . ну и сказочник же вы.поражаюсь таким людям) ещё что нибуть расскажите. очень интересно читать

а что вас интересует…
спрашивайте, научим вас уму разуму…

Слабенько » 7,6″ знакомый тип за 5,4 разгонял до 100км представь стояла калиновская кулиса машина не прыгала а реально со шлефом рванула вперёд… А своё я разгонять не собираюсь мне этого хватает за глаза. Кстати не от пробки зависит стоишь ли или едешь … хоть где если авто чётко работает то он и по грунтовой дороге даст жару!
