Контроллер дхо дальний свет в полнакала

ДХО — дневные ходовые огни

По правилам дорожного движения автомобили при движении должны в светлое время суток включать дневные ходовые огни, или сокращенно ДХО. Здесь мы и разберем как реализовать подключение, и расскажем какие ДХО лучше и удобнее.

Каковы правила установки и подключения ДХО

Согласно ГОСТ-ам указанными выше:

• установка фар в количестве двух штук;
• площадь одной фары должно быть не менее 40 см2;
• сила света в пределах 400 — 800 кд;
• цвет излучаемый ДХО — белый;
• правильная установка ходовых огней указана на рисунке ниже.

Как получить разрешение на реконструкцию

По поводу выдачи разрешения на установку ходовых огней, скорее всего вам откажут. Человек потратил 2 года и 8 тысяч рублей, и так и не добился результата. хотя он собрал все документы, устанавил ДХО в специализированном сервисе. И в итоге ему ответили:

Мы не можем выдать вам разрешение. Вы первый кто решил официально установить ДХО. Подобных заключений мы ни разу не выдавали. Эдакий — пилотный проект. Мы не уверены что если выдадим Вам разрешение — нам потом сверху за это ничего не сделают. Сегодня Вам разрешим — а завтра толпы сюда потянутся с тем же. Ездите так — Вас ведь не останавливают за них? Ну вот и чудненько! Может быть когда нибудь придет время и Вы станете первопроходцем!…

В итоге получается, что можно устанавливать ходовые огни без разрешения органов, и спокойно ездить. Но неизвестно сколько это продлится. И не издадут ли указ по оформлению ДХО, как это было с фаркопами, ведь у нас так любят «обуть» и без того бедных россиян.

Бюджетные способы реализации дневных фонарей

• ток нагрузки на генератор меньше в четыре раза
• экономия топлива
• лампы дальнего света в таком режиме не перегорают
• свет мягче, и лучше воспринимается встречными, чем ближний свет
• не нужно устанавливать дополнительно фары ходовых огней

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюс ы ДХО:

1. Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
4. Лампы будут служить намного дольше.
5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
• Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

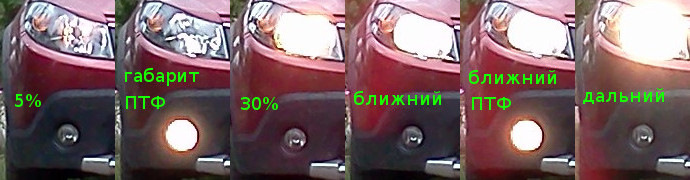

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

ДХО 24 вольта на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

cool-hacker › Блог › Контроллер «ДХО — дальний в полнакала»: трудности, отчеты, отзывы

Все началось с того, что я решил сделать для своего автомобиля дальний в полнакала. Посмотрел несколько открытых и коммерческих проектов и сделал свой вариант. Позже пару раз немного дорабатывал контроллер. Ровно год назад я опубликовал версию 1.2.5. Кто-то повторял устройство, кто-то просил сделать меня, посты с версиями контроллера начали обрастать комментариями и другими дополнениями. Я решил в этот пост вынести отчеты о повторении и установке на различные автомобили, а также трудности, с которыми можно столкнуться. Пожелания и отзывы тоже можно оставить здесь.

Для желающих повторить, можно перейти к конкретной версии. Там будет подробное описание с материалами для повторения.

1. Тип ламп и коммутация. Контроллер подходит только для галогенных ламп. Коммутирует плюс, т.е. лампы должны быть одним контактом всегда подключены к массе, а штатное реле или переключатель подключает к лампам плюс при включении.

2. Не забывайте о функции отключения/включения контроллера по перещелкиванию запрещающего сигнала. Многие отключают контроллер таким образом, например, при проверке всех подключенных к нему цепей после подключения. И начинается паника, якобы контроллер не работает! Так же, данная функция срабатывает, если подключен ручник, ручник поднят, вы включаете зажигание и сразу бросаете ручник. Подобные ситуации не возникают на версии контроллера 1.2.5 и выше, т.к. там изменен алгоритм отключения/включения контроллера — требуется включение и отключение запрета три раза подряд.

Был случай на автомобиле Renault Logan, когда функция отключения/включения срабатывала при нажатии на тормоз или включении заднего хода. Причина крылась в плохом контакте задней фары на массу. Если контакт плохой, при включении одной из ламп уровень напряжения между контактом массы фары и массой автомобиля не падает до нуля! И т.к. все лампы одним концом подключены к массе, этот уровень проходит через лампу габаритов до контроллера на запрещающий провод. У пожилых логанов это бывает — лечится установкой дополнительного провода на массу.

3. Контроллер может давать помехи(наводки) на ЭБУ и др. электронные устройства автомобиля, как и все аналогичные устройства, которые регулируют ток нагрузки с помощью ШИМ. Это может приводить к ложным ошибкам.

В данном случае можно попробовать установить ферритовое кольцо на провод с которого контроллер питает лампы ДХО (на схеме обозначен как 12V (+) ). Так же на этот провод и землю (массу автомобиля) можно попробовать установить конденсатор большой емкости (1000 мкФ и больше).

На данный момент контроллер не удалось установить из-за ложных ошибок на следующие автомобили:
KIA Ceed SW;
Ford Focus III.

Был случай помех от контроллера на недорогой парктроник. Совместными усилиями выход был найден — на провода питания парктроника установлены ферритовые кольца.

4. Возможны сложности установки на автомобилях, где дальний свет горит вместе с ближним. Как правило, в этом случае лампы дальнего и ближнего находятся в разных секциях фар (имеют отдельные лампы или даже ксенон в ближнем). Возможна ситуация, когда при включении дальнего в полнакала в режиме ДХО начинает разгораться и ближний в полнакала (Либо начинает моргать ксенон в ближнем — он разжигается, но ему не хватает тока для запуска). Решается эта проблема путем установки одного или двух реле, которые исключают работу ближнего, когда работает дальний в полнакала в режиме ДХО.

5. Биксенон + ДХО на галогене. Похожая ситуация возникает, когда вы ставите контроллер на галогенные лампы дальнего, а в соседнем блоке фары у вас биксенон-линза. Обычно в этом случае шторка на линзе поднимается от питания дальнего. И если вы установили контроллер ДХО, то в режиме ДХО на шторку может пойти сигнал от контроллера который идет на галогенные лампы, а это ШИМ частотой 74Гц скважностью 30% (ну или другой скважности, смотря какую яркость выставите). Для шторки это, скажем прямо, не полезно. Нужно отвязать шторку от дальнего на время работы ДХО. Это решается одним или двумя реле, которые на сигнал ближнего света или габаритов будут коммутировать дальний к шторкам би-линз.

6. Контроллер может работать нестабильно из-за помех других устройств автомобиля.
На данный момент известно, что на автомобилях Great Wall Hover (раз и два) — вентилятор печки включенный на максимальную скорость дает помехи на контроллер и ДХО гаснут. В остальных режимах вентилятора все работает хорошо. Видимо, на электродвигателе печки отсутствует штатный фильтр от помех. На других автомобилях такого поведения не замечено.
Как видно в комментариях, проблема оказалась в неверном подключении.

В таких случаях можно попробовать установить на провод питания контроллера (+12В после зажигания) ферритовое кольцо, сделать несколько витков провода.

Желаю четкого обозначения вашего автомобиля на дороге!

Контроллер ДХО дальний свет в «полнакала».

Описание

Что дает данный контроллер ДХО дальний свет в полнакала:
Нет необходимости устанавливать на автомобиль дополнительные фары,
штатный дальний свет служит в качестве дневных ходовых огней.

Как показывает практика, лампы
дальнего света перегорают очень редко, так как в автомобиле
используется в основном ближний свет. Через контролер на лампы
будет подаваться 30% напряжения вместо 100%, тем самым лампы
в фарах становятся практически вечными.
Также когда вы двигаетесь днем с ближним светом, у вас помимо
фар, горят лампы габаритов и лампы задних фонарей, что создает
дополнительную нагрузку на генератор автомобиля и его срок службы.
Все это также влияет и на расход топлива. При движении со светом, через
контроллер ДХО будет потребляться только 30% электричества питания
ламп. Так что контроллер ДХО имеет очень не плохие плюсы.
На многих иномарках такая реализация дневных ходовых огней
сделана штатно на заводе.

Как работает:
После того как запущен двигатель автомобиля, через 10 секунд
автоматически плавно разгорается дальний свет с установленной
яркостью накала ламп. (Яркость программируется кнопкой на контроллере)

Программирование:
Зажать кнопку на контролере и удерживать пока фары не моргнут два раза.
Каждое нажатие на кнопку будет прибавлять 5% яркости и так до десяти
нажатий, потом начнется с начала.
Чтобы зафиксировать необходимую яркость, нужно снова зажать и удерживать
кнопку пока фары не моргнут два раза, после чего настройки сохранятся в памяти
контроллера.

• Контролер имеет 10 ступеней регулировки яркости ламп от 0 до 50%
• Выход управления по (-)
• Выход управления по (+)

Установка контроллера в автомобиль:
Первым делом необходимо убедится, какой полярности у вас управление фарами! (+или-)
Для этого необходимо проверить какая полярность подается на фары при штатном включении.
Наш контроллер ДХО имеет коммутацию по (+)

• Красный провод через предохранитель 15А необходимо подключить к (+)
  после включения замка зажигания.
• Синий подключить к лампам дальнего света. ( Варианты подключения: К предохранителю дальнего света,
  к контакту реле дальнего света, врезать в штатную проводку идущую к фаре, напрямую к фаре,
  ниже смотрите схемы.)
• Белый управление включения по (-), если прижат к массе то не горит, если отжат от массы плавно разгорается.
  Подключается к кнопке ручного тормоза или к датчику давления масла, на ваш выбор.
  Ручник поднят не горит, ручник опущен разгорается.
  Датчик давления масла, двигатель запущен – горит, двигатель заглушен, не горит.
• Желтый управление включения по(+), необходимо подключить к габаритам автомобиля.
  Габариты, либо штатный свет включен, ДХО затухает. ( Варианты подключения: К предохранителю габаритов,
  к контакту реле габаритов, врезать в штатную проводку идущую к фаре, напрямую к фаре,
  ниже смотрите схемы.)
• Белый – масса.

Бумажная схема с контроллером не поставляется. На контроллере каждый вывод обозначен.

Схема подключения к штатной проводке.

Схема подключения к реле.

Схема подключения к предохранителям.

ДХО из дальнего и ближнего света, отрицательные стороны LED DRL

Движение транспортных средств с включенными передними фарами в дневное время стало нормой после утверждения поправок в ПДД РФ от 2010 года. Однако отсутствие штатных дневных ходовых огней (ДХО) вынуждает водителей использовать в качестве подсветки другие, разрешенные законом, автомобильные фонари. Это могут быть фары ближнего света или противотуманки (ПТФ).

Какие недостатки удалось выявить среди разрешенных типов фар за прошедшие 6 лет действия закона? Как от них избавиться, не нарушая пункты действующих ПДД?

Почему нежелательно использовать ближний свет?

Название «Ближний свет» свидетельствует о его прямом назначении – освещение дорожного полотна в тёмное время суток непосредственно перед автомобилем, не ослепляя встречный транспорт. Решение задействовать его в качестве ходовых огней было вынужденной мерой, не требующей перепланировки конструкции и дополнительных капиталовложений. В результате: хотели как лучше (повысить уровень безопасности на дорогах), а получилось как всегда (возросла нагрузка на автомобиль).

В отличие от штатных ДХО, которые начинают светиться с пуском двигателя, фары ближнего света (ФБС) необходимо не забывать включать и отключать. Забыли включить – штраф, забыли отключить – севший аккумулятор. В обоих случаях последствия не радужные. Световой поток, излучаемый фарами ближнего света, в основном направлен вниз, чтобы не пропустить изъяны в асфальте. На сравнительно большом расстоянии между встречно движущимися машинами эффект от такого свечения практически отсутствует. Получается, что, двигаясь на скорости около 100 км/ч, водителям сложно своевременно реагировать на транспортные средства, которые движутся или идут на обгон по встречной полосе и создают потенциально аварийную угрозу. Это, пожалуй, главный недостаток использования ближнего света вместо ДХО, требующий от водителей повышенной концентрации внимания.

В некоторых марках авто от одного выключателя запитаны не только ФБС, но и другие приборы освещения, например, подсветка приборной панели. Пользы в дневное время от этого никакой, а вот дополнительный расход энергии и топлива обеспечен. Отрицательно сказываются и поездки по городу с частыми простоями в пробках и на светофорах. В таких случаях генератор не успевает пополнять энергией аккумулятор.

Регулярное применение фар ближнего света в дневное время негативно сказывается на надёжности всех элементов электрической цепи: сокращается срок службы ламп и аккумуляторной батареи. В результате в ночное время, когда без ФБС просто не обойтись, одна из ламп может попросту выйти из строя.

Что плохого в кастомных светодиодных ДХО?

Несмотря на широкий перечень преимуществ, светодиодные ходовые огни (led-drl) не лишены недостатков. По понятным причинам китайские производители тщательно скрывают «обратную сторону медали», пытаясь навязать неопытному покупателю разрекламированный товар за небольшие деньги. Практика порою доказывает полное отсутствие эффективности от дешевых ДХО, смонтированных своими руками, которое проявляется следующим образом:

• сила света значительно меньше, минимально установленного правилами значения в 400 кд;
• угол распространения светового потока не отвечает нормам;
• низкое качество сборки приводит к сбоям и быстрому выходу ДХО из строя.

Конечно, можно купить качественные ДХО на светодиодах, заплатить за их подключение и установку по всем правилам, а после наслаждаться поездкой. Однако стоимость фирменного комплекта с услугами по монтажу выльется примерно в 7 тыс. рублей.

Дальний свет в полнакала вместо ДХО

Существует ещё один способ реализации ходовых огней, лишённый вышеуказанных недостатков. Его суть заключается в использовании фар дальнего света, включенных в полнакала и используемых вместо ДХО. Такой способ включения уже давно был предложен американцами. Однако на европейском авторынке этот вариант не получил распространение.

Суть метода состоит в последовательном включении двух ламп дальнего света, что приводит к двукратному снижению напряжения на них. Так как спираль лампочки – это активная нагрузка, то ток снижается пропорционально напряжению. В результате мощность потребления и светоотдача снижается в 4 раза. Как ни странно, но эффект от таких ДХО выше, чем от включенного ближнего света. Свет от них получается мягче и направлен он на водителей встречного транспорта.

Вариант реализации

Конструктивные особенности большинства машин не позволяют быстро переделать схему параллельного включения фар дальнего света в последовательное соединение, оставив при этом в рабочем состоянии оба варианта. Причина тому – необходимость переподключения реле, ошибки бортового компьютера и прочие сложности.

Тем не менее, находятся народные умельцы, которые делают практические схемы по регулировке яркости мощных ламп своими руками. Они основаны на работе MOSFET-транзисторов в режиме ШИМ-модуляции, что позволяет эффективно управлять световым потоком, не влияя на остальные исполнительные механизмы. Одна из таких схем представлена ниже. Наиболее простым и приемлемым для многих автолюбителей способом переделки дальнего в полнакала является установка готового DRL-контроллера. Это миниатюрное устройство размером со спичечный коробок отличается высокой надежностью и простотой подключения. Серийно выпускаются DRL-контроллеры для разных марок авто с различными функциональными возможностями. В самом простом случае DRL-controller снижает мощность ламп примерно в 3 раза с 100 до фиксированных 30–35% и имеет 5 выводов для подключения:

• (+12В) – подключается через предохранитель 10А к аккумулятору;
• корпус – подключается к автомобильному кузову;
• (+включение) – поступает на клемму после зажигания;
• выход – соединяется с проводом фар дальнего света;
• габариты – соединяется с проводом габаритных огней.

ДХО из дальнего света на базе контроллера могут иметь несколько способов подключения. Оптимальным вариантом считается их автоматический пуск в момент зажигания с задержкой в несколько секунд. Чтобы избежать сбоев в работе остальных осветительных приборов, иногда приходится дорабатывать схему, добавляя в неё реле. Разместить DRL-контроллер можно в любом удобном месте, зафиксировав его с помощью стяжки. Для обеспечения надежного контакта провода спаивают между собой, а в клеммных соединениях используют оконцеватели или наконечники.

Важный параметр ДХО-контроллера – максимальная нагрузочная способность. Перед первым включением убедитесь, что мощность ламп не превышает данный параметр.

Произведя несколько тестовых включений, можно отправляться в путь и пользоваться всеми преимуществами дальнего света в полнакала, а именно:

• грамотно подобранная яркость и направление светового потока;
• автоматическое включение и отключение;
• отсутствие затрат на светодиодные ДХО;
• уменьшенная нагрузка на АКБ.

Контроллер дхо дальний свет в полнакала

Цена 937 руб.

нет в наличии

—>

Доставка 350 руб.*

Наличие на складе: >30шт .

Ознакомьтесь перед покупкой!

Данный контроллер не подходит для большинства автомобилей ЯПОНСКОГО ПРОИЗВОДСТВА! ДАЖЕ ЕСЛИ УПРАВЛЕНИЕ ЛАМПАМИ ОСУЩЕСТВЛЯЕТСЯ ПО «+» у данных авто система диагностики «не любит» инородные контроллеры, ознакомьтесь с особенностями электропроводки данных авто или проконсультируйтесь у автоэлектрика. Невозможность подключить ДХО-3-12В в авто японского производства не является браком устройства.

Цена 937 руб.

нет в наличии

—>

– При использовании контроллера ДХО-3-12V (DRL-3-12V) работа штатных органов управления не нарушается.

– Контроллер ДХО-3-12V (DRL-3-12V) работает совместно со штатной электропроводкой и органами управления автомобиля. Устройство реализует функцию дневных ходовых огней при помощи ламп дальнего света (30% от максимальной яркости).

– Функция ДХО на лампах дальнего света включается автоматически после пуска двигателя или активируется от датчика скорости в этом режиме ДХО включается после начала движения (Актуально для автомобилей, оборудованных автозапуском).

– Управление выключением ДХО зависит от способа подключения канала управления (голубой провод). Канал управления следует подключить к лампам габаритных огней или ближнего света.

– Если включить габаритные огни (ближний свет), то ДХО автоматически выключится. Чтобы полностью погасить свет не глуша двигатель достаточно кратковременно включить (не более 1с), а потом выключить габаритные огни (ближний свет). Обратно включить ДХО аналогично, кратковременным переключением габаритных огней (ближнего света). Данная функция работает на всех программах:

– Программа №1: После запуска двигателя, при достижении напряжения на аккумуляторе выше 13,1В, автоматически включается режим ДХО. Ближний свет и габаритные огни при этом должны быть выключены. ДХО выключаются после остановки двигателя.

– Программа №2: После запуска двигателя ДХО не включается. Активация происходит от Датчика скорости. Выключение ДХО происходит после остановки двигателя.

– Программа №3: Для работы программы необходимо провод (желт./зел.) подключить к концевику ручного тормоза (Р — для коробки автомат), активация ДХО происходит через 3с после отключения ручного тормоза. Если провод (желт./зел.) соединить с проводом зажигания (коричневый), активация ДХО происходит через 3 с после включения зажигания. Выключение ДХО происходит после остановки двигателя

– *Заводская установленная программа №1.

Чтобы войти в меню программирования, необходимо включить зажигание (двигатель не запускать) и сделать 10 миганий дальним светом. Если все сделано правильно, то устройство ответит плавным розжигом дальнего света и плавным погасанием. После этого необходимо выбрать нужную программу 1, 2 или 3 раза мигнув дальним. Далее контроллер повторит количество миганий выбранной программы (1,2 или 3 раза).

1 Раз мигнуть – Программа №1 (включение ДХО от заведенного двигателя);
2 Раза мигнуть – Программа №2 (включение ДХО от датчика скорости);
3 Раза мигнуть – Программа №3 (включение ДХО после отключения ручного тормоза (Р — для коробки автомат) или при включении зажигания).

ВНИМАНИЕ! – режим программирования не доступен на заведенном двигателе. Также при подключении ДХО-3-12V (DRL-3-12V) по схеме для 3-й программы программирование не доступно, чтобы перепрограммировать отключите провод «Доп. канал» (желт.зеленый) от цепи зажигания.

— Контроллер ДХО-3-12V (DRL-3-12V) удачно впишется в пакет опций, предлагаемых для отечественных автомобилей и иномарок

— Контроллер ДХО-3-12V (DRL-3-12V) работает совместно со штатной электропроводкой и органами управления автомобиля. Устройство реализует функцию дневных ходовых огней при помощи ламп дальнего света (30% от максимальной яркости);

— Штатные органы управления освещения остаются работоспособными;

— Расход топлива снизится не на много, но приятно (50-100 грамм на 100 км с условиях городского режима днем);

— Ресурс спиралей лампы у которой 2 нити накаливания неравномерно распределен и не использовав спираль дальнего света даже на 5% мы сжигаем спираль ближнего до конца и выкидываем всю лампу, не истратив 50% ресурса которые остались в спирали дальнего света и за которую мы заплатили;

— Ресурс переключателя света может быть увеличен если вы используете автомобиль днем большую часть времени и не переключаете габарит и дальний свет и обратно ближний;

— Ресурс ламп габаритных огней увеличивается за счет их малого использования днем т.к. ДХО работает автоматически без габаритных огней;

— В солнечную погоду габаритные огни не видно другим участникам движения а стоп сигналы становятся более выраженными при таких условиях, что в свою очередь повышает безопасность движения;

— Возможность получить штраф за не включенные ДХО сводится к нулю, а это цена 1 комплекта ДХО-3-12V (DRL-3-12V)

— Возможность посадить и испортить АКБ сводится к нулю т.к. выключить свет забывают в 99,9% случаях днем нежели ночью

— Если все пункты просуммировать то в итоге получится окупаемость Контроллера ДХО-3-12V (DRL-3-12V) в течении нескольких месяцев.
