Какой головкой открутить гбц twin spark

Что из себя представляет система зажигания Twin Spark

Что же такое Twin Spark

Сегодня технологии развиваются довольно быстро, что также прослеживается и в автопроме. Существуют разные топливные системы, системы впрыска, различные виды подвесок и т. д. Также есть и различные системы зажигания. Всё это создаётся, модернизируется и внедряются новинки, для того чтобы увеличить некоторые показатели автомобиля, а также уменьшить расход топлива. Одной из нескольких систем зажигания является Twin Spark. Она была позаимствована из авиационных двигателей и впервые внедрена на итальянском автоконцерне Alfa Romeo.

Система Twin Spark впервые стала применяться на автомобилях Alfa Romeo

Немного истории

История Twin Spark началась в двадцатом веке, в 1914 году. В 1922 году была первая попытка установки системы Твин Спарк на гоночный автомобиль Alfa RL. Эта попытка удалась, что позволило увеличить мощность двигателя без увеличения его объёма. Но развития такой технологии после первого успеха прекратилось и к ней вернулись только в 60-х годах. Это период и стал вторым этапом Твин Спарк. В семидесятых годах новую систему зажигания удалось внедрить в серийное производство машин. Этому способствовало введение стандартов по выбросу отработанных газов, так как от авто требовалась большая мощность.

Принцип работы

На сегодняшний день система с двойными компонентами используется на всех ТС Alfa Romeo. Основной «фишкой» настоящей системы принято считать использование пары свечей зажигания. Эти свечи совместно провоцируют детонацию топливной смеси в цилиндрах. Подобная технология применяется на моторах с 16 и 8 клапанами. Изначально двигатели, выпущенные с Twin Spark, не имели различий с иными моторами. Использования Cпарк обеспечивало надёжность и экономичность для потребителя. В работу системы был заложен принцип двойного взрыва топлива, которые разделялись сотыми долями секунды.

В Mersedes подобную систему начали использовать на двигателях с малыми объёмами (0,66 литра). В первичных системах Cпарк с индуктивной катушкой применялись два контура зажигания. Бегунок, распределяющий зажигание, имел пару рабочих контактов, которые находились рядом. Электроды каждой из групп свечей находились немного поодаль. Это служило причиной того, что верхние контакты срабатывали раньше, чем нижние.

По статистике, четырёхтактные моторы имеют 4 режима работы. По конструкции они не имеют системы, которая контролирует работу клапана. В подобных моторах открытие клапана происходит одновременно. Работа такой системы осуществляется за счёт распределительного вала. Валы контролируют фазы газораспределения. Время открытия клапанов напрямую зависит от текущих оборотов мотора. Вал движется по поворотному углу коленвала. За счёт слияния фаз распределения газов и удалось увеличить мощность движка. А экономию в расходе горючего можно ощутить в любой фазе работы силового агрегата.

Двигатели с системой Twin Spark

Автолюбители, владельцы моторов с системой двойных компонентов, вынуждены приобретать не один комплект свечей зажигания для замены, а два. Но как показывает практика, это не снижает надёжность системы. Можно выделить ещё несколько весьма интересных плюсов Twin Spark: в её состав входит прочная двухрядная цепь, надёжные шатуны, также можно выделить особенности конструкции двигателя. Использование двухрядной цепи не заставляет автовладельца думать о скорой её замене. Двигатель с подобной цепью надёжнее, хоть и издаёт при работе больше шума. Цепь сама по себе довольно прочная и имеет хорошие показатели выносливости. Теплоотдача у него в пределах допустимого, перегревов не наблюдается. Однако многие СТО даже не берутся за ремонт подобного рода двигателей. Причиной тому служит большой вес конструкции. Ещё один весомый минус такого оборудования — дороговизна запчастей и обслуживания. Но, как правило, подобные автомобили покупают состоятельные люди, которые могут себе позволить и обслугу его и ремонт. Для авто с Twin Spark характерен повышенный шум двигателя, не влияющий на функционирование других агрегатов ТС.

Twin Spark сегодня

Сказать, что Cпарк безупречна, невозможно. Высокий уровень стоимости и сложность конструкции долгое время не давали возможности широкого использования на автомобилях средней стоимости. По завершении процесса разработки Twin Spark сами разработчики не могли поверить, что сумели добиться такой высокой мощности. Но это привело к тому, что ходовую часть авто нужно модернизировать. После передачи Alfa Romeo в концерн Fiat Твин Спарк начали устанавливать на авто средней стоимости с небольшим объёмом. В последнее время весь рабочий процесс ТС подчинён электронике, поэтому и Спарк работает в новом режиме. С 1985 года на все авто концерна Fiat начали устанавливать двигатели с системой Twin Spark. А немного позднее Твин Спарк начали использовать на своих ТС такие монстры автопрома, как Aston Martin, Honda, Mercedes. Но даже сегодня главной проблемой в обслуживании машин с Twin Spark является замена ремня ГРМ из-за конструктивных особенностей двигателя.

Подведём итоги

Системы зажигания, безусловно, важнейшая составляющая любого автомобиля. Использование современных систем позволяет не только увеличить мощность двигателя без увеличения его объёма, но и частично уменьшить расход топлива. Twin Spark является одной из современных систем зажигания в автомобилях различных классов.

Ремонт ГБЦ (головки блока цилиндров)Chevrolet Spark

Как понять, что головке блока цилиндров (ГБЦ) требуется ремонт? Если вы заметили хотя бы один признак из перечисленных ниже, рекомендуем посетить автосервис:

  • выхлопные газы белого цвета
  • резко снизился уровень моторного масла в системе
  • масло на щупе с белой пеной
  • охлаждающая жидкость заметно потемнела
  • масло просачивается через прокладку ГБЦ, двигатель в потёках

Доверяйте ремонт ГБЦ только профессионалам!

Неполадки в масляных и охладительных магистралях, в узлах газораспределительного механизма приводят к необходимости демонтажа и ремонта ГБЦ (головки блока цилиндров). Учитывая, что ГБЦ – часть двигателя Chevrolet Spark, то её бесперебойная работа напрямую зависит от его состояния.

Головку блока в моторном отсеке можно найти по маслозаливной горловине на её крышке и подключённым высоковольтным проводам, соответственно, и места установки свечей зажигания находятся там же. В передней части есть углубление для привода распределительного вала. Между корпусом блока двигателя и крышкой виден стык, для герметичности он уплотнён специальной прокладкой. Если головка блока исправна – это соединение имеет ровные и чистые края.

ПРИЧИНЫ ИЗНОСА ГБЦ

Основной причиной неисправностей в головке блока Chevrolet Spark становится естественный износ. Производитель авто указывает ресурс установленного ДВС (двигателя внутреннего сгорания). Стоит ориентироваться на эту информацию, чтобы поломка не стала неожиданностью.

Помимо исчерпания ресурса, ремонт головке блока цилиндров может понадобиться из-за перегрева. Стоит отметить, что элемент из алюминия начинает плавиться, искривляется его привалочная плоскость (автомеханики называют этот процесс «головку повело»), чугунные же – покрываются трещинами, теряя герметичность. Двигатель перегревается по многим причинам:

  • нехватка смазочной жидкости или низкое её давление;
  • утечка хладагента;
  • неисправности температурных датчиков;
  • поломка помпы, вентилятора или радиатора Chevrolet Spark;
  • самопроизвольное увеличение оборотов двигателем.

ПОВРЕЖДЕНИЕ ПРОКЛАДКИ ГБЦ

Появление даже маленького отверстия в прокладке головки Chevrolet Spark может привести не только к ремонту ГБЦ, но и к капитальному ремонту двигателя. Причинами повреждения прокладки могут быть:

  • перегрев ДВС;
  • неправильно рассчитанная степень зажима болтов крепления;
  • низкое качество материала прокладки.

ПРИЧИНЫ ИЗНОСА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Определить истинную причину повреждения распредвала сможет механик-моторист после вскрытия, разборки и чистки ГБЦ.

  1. Появление на опорных шейках детали задиров говорит о нехватке моторного масла или о его плохом качестве, а также об окончании ресурса ДВС Chevrolet Spark.
  2. Задиры на кулачках указывают на загрязнённость масла и масляных магистралей.
  3. Прогиб или трещины могу появиться из-за попадания в механизм посторонних элементов или обрыва ремня ГРМ.
  4. Выработка под сальниками – это признак либо неправильной их установки, либо необходимости в скором времени провести капремонт двигателя.
  5. Износ резьбовых соединений происходит только в случае неправильной затяжки болтов.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ В ГБЦ

Симптомы неисправности будут зависеть от того, какой элемент головки блока повреждён. Учитывая все признаки, автовладелец может сам провести предварительную оценку степени повреждения ГБЦ Chevrolet Spark. По причине того, что прокладка головки подвергается износу чаще остальных элементов, так как обеспечивает герметичность, то признаки именно её неисправности встречаются чаще всего:

  1. Белая пена на масляном щупе или под крышкой горловины для заливки масла. Эта пена – хладагент (например, антифриз), попавший в масляную магистраль.
  2. Белый дым из выхлопной системы Chevrolet Spark в большом количестве и постоянно. Охлаждающая жидкость просочилась в цилиндры, так что это, скорее, пар.
  3. Масло в расширительном бачке или радиаторе.
  4. Пузырьки воздуха в радиаторе. Отработанные газы попадают в систему охлаждения.
  5. Потёки масла на стыке ГБЦ и блока.

При появлении подобных признаков специалисты рекомендуют незамедлительно посетить автосервис. Некоторые симптомы могут говорить не только о пробитой прокладке, но и о наличии трещин в корпусе головки. Механик, конечно, заменит прокладку, но дополнительно проведёт поиск дефектов головки блока цилиндров Chevrolet Spark. Признаки поломок и дефектов остальных элементов узла:

  • для неисправного распределительного вала характерен стук, доносящийся, как будто прямо из-под крышки капота;
  • прогоревший или погнутый клапан заставляет двигатель вибрировать и троить на холостых оборотах.
  • направляющие втулки, имея повышенный износ, способствуют и повышенному расходу моторного масла, а также появлению фонового шума при работе ДВС.
Читать еще:  Как правильно обкатать рено логан новый

РЕМОНТ ГБЦ

Любые ремонтные работы начинаются только после проведения диагностики: стендовой, сканерной или визуальной. По её результатам мастер определяет изношенные элементы и решает, подлежат ли они восстановлению или потребуется установка новых. Перед тем как снимать и ремонтировать ГБЦ, мастеру предстоит отсоединить её от остальных узлов и элементов Chevrolet Spark:

  • аккумуляторной батареи;
  • системы охлаждения и радиатора;
  • топливной рампы и впускного коллектора.

Затем головку демонтируют и разбирают, проводят дефектовку её корпуса: определяют наличие трещин и неровностей в привалочной плоскости. При необходимости найденные погрешности удаляют на шлифовальном станке. Но, так как у толщины слоя металла есть рабочий предел, то в некоторых случаях восстановление корпуса ГБЦ применить будет невозможно, например, при сильном оплавлении или множестве трещин.

Стоит отметить, что при каждом вскрытии головки блока Chevrolet Spark, её прокладка, а также болты крепления, подлежат замене, даже если они исправны. Этот нюанс необходимо учитывать автовладельцу при расчёте затрат на ремонт.

После восстановления корпуса ГБЦ, автослесарь приступает к работам по устранению неисправностей в её узлах.

РЕМОНТ ЦИЛИНДРОВ

В процессе эксплуатации двигателя Chevrolet Spark стенки цилиндров подвергаются износу как естественному, так и благодаря нарушениям в обслуживании. На поверхности этих стенок появляются царапины, потёртости, нагар или задиры. Чтобы восстановить их ровность применяют расточку, снимая повреждённый слой металла.

Идеально гладкой поверхность делает хонингование, его проводят сразу после расточки. Для этой процедуры применяют специальный инструмент, позволяющий достигнуть максимальной точности обработки.

Процесс гильзовки (гильзования) применим в том случае, если невозможно провести расточку цилиндра, например, из-за слишком глубоких повреждений стенок или отсутствия возможности установки ремонтных клапанов.

ЗАМЕНА КЛАПАНОВ ГБЦ

Чтобы установить новые клапаны, необходимо проделать большую работу, прежде чем удалить старые: снять распределительный вал, коромысла, шайбы (стаканчики или гидрокомпенсаторы) и сухари, фиксирующие пружину. Для всего этого нужен специнструмент, который всегда есть в наличии на сервисной станции. В процессе замены клапанов рекомендуется установить и новые маслосъёмные колпачки, чтобы в будущем не пришлось заново платить за повторное вскрытие ГБЦ Chevrolet Spark.

Перед установкой новых клапанов, их притирают в сёдлах специальной пастой. Такая процедура необходима как для новых деталей, так и для уже установленных. Она обеспечивает максимальное прилегание клапанной грани к стенке цилиндра, чем и достигается герметичность в системе.

ЗАМЕНА НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ

Чтобы установить новые втулки, как и в случае с клапанами, потребуется специальный инструмент и особая аккуратность в работе. Помимо инструмента будут нужны точные измерения диаметра посадочного места и втулки, соблюдение температурного режима, расчёт фактического натяга при запрессовке, калибровка и проверка зазоров. Механик-моторист автосервиса прекрасно справится с этой задачей, учитывая его большой опыт.

По завершении ремонта начинается обратная сборка и монтаж ГБЦ. Всё проводится как при демонтаже, но в обратной последовательности, однако, и здесь есть особенность: затяжка болтов крепления должна проводиться в строгой последовательности и с определённой степенью зажатия. Опять же, для этого нужен специальный динамометрический ключ, который есть в наличии у мастера СТО, кроме того, мастеру известна схема правильной сборки ГБЦ Chevrolet Spark.

Проверка на герметичность – завершающий этап в ремонте. Он проводится после установки ГБЦ на место и подключения к ней необходимых узлов. Автомобиль заводят и проводят повторную диагностику.

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ

Автовладельцу Chevrolet Spark вполне по силам предотвратить дорогостоящий ремонт ГБЦ. Достаточно соблюдать некоторые правила:

  1. Периодически заглядывать под капот и осматривать двигатель: есть ли на нём потёки хладагента или масла, особенно на стыке соединения головки и блока.
  2. Не допускать работу ДВС Chevrolet Spark при повышенной температуре.
  3. Обращать внимание на посторонние звуки из подкапотного пространства, а при их наличии, не затягивать с проведением диагностики.
  4. Стараться не усугублять поломку самостоятельным ремонтом.

Стоит отметить, что мелкий ремонт Chevrolet Spark, такой как регулировка клапанов или установка новых маслосъёмных колпачков, не требуют демонтажа головки блока, соответственно, будет стоить гораздо дешевле, чем, например, замена втулок или расточка цилиндров.

BiB >› Блог › Ремонт двигателя Alfa Romeo 1.4 16v Twin Spark. Часть 8.

Привет всем, очень долго не писал, на то были свои причины. Но вот можно сказать что я на финишной прямой и следующая запись будет заключительная, тфу тфу тфу чере плечо.
Забегая вперед скажу, что со времени прошлой записи мотор снимал и ставил 2 раза. Именно поэтому так долго не было записей.
Итак начнем. Прошлый раз я остановился на том, что нужно было купить биту чтобы затянуть гбц, 80 р. и у меня бита под болты этого типа.
Берем динамометрический ключ, и тянем по мануалу, сначала 2кг, потом 4, потом отпуск на 90 гр.и снова затяжка на 4 кг, потом 3 раза доворот на 90 гр.

И вот на последнем довороте, один болт делает хрум и остается у меня в руке! Скидываю гбц, обломило 3 см болта в теле блока на глубине 45 мм.
Попытки выкрутить ни к чему не привели, снимаю блок и везу его в сервис где растачивали. Там делают ввертыш-футорку на оставшиеся 45 мм и нарезают новую резьбу, нужен укороченный болт. Начинаю шерстить интернет, выясняю что такие болты но на 3 см короче ставились на фиат типо, с мотором 1,6 dohc 8v что на 90 сил, ищу по разборкам, потому как новый болт будит идти 2 недели, и его 3 раза снимали с заказа, выяснилось что Экзист не принимает заказы со сроком исполнения более 4 дней. Вспоминаю что у одного товарища был такой фиат, и мотор там умер смертью храбрых, а на его место тогда воткнули 2112 мотор. Звоню и о чудо мотор так и валяется в гараже, еду и откручиваю болт.
Опять все собираю, ставлю блок в машину, на этот раз в одиночку. Беру ключ и начинаю обтягивать гбц. И что вы думаете, опять ломается тот же болт в том же месте и на последнем довороте.

Я в отчаянии. Через 30 минут блок уже снят и лежит в багажнике. Осмотр в сервисах и вердикт что не чем помочь не могут, дескать везти туда где есть координатный станок. Остается только Механика, там взяли, неделю они высверливали этот болт! Смогли только досверлиться до первого обломка! Слома как мне сказали 5 алмазных сверел и погнув 2 дорогих экстрактора. Взяли они за это как за б/у блок.
Смета такая:
высверливание 1500 р
Нарезание резьбы в блоке 1800 р
Изготовление футорки 800 р.
Фиксатор резьбы сильный 210 р.
Итого 4310 р.
Для сравнения за прошлый ввертыш с меня взяли 700р.

Привожу блок в гараж, и в одного ставлю на машину за 20 минут, могу уже с завязаными глазами снимать и ставить мотор на альфе.
Пока блок ремонтировался заказал болты гбц новые, неоригинал но хорошие, пришли они как раз в тот же день что и блок.
Чтобы не рисковать снова сломать болт решил больше не брать б/у с типо, а просто укоротил новый, но разница оказалась в том, что резьбы на новых болтах было меньше и короткий болт не закрутился бы, поэтому пришлось подложить еще одну шайбу от 2112.

И снова беру ключ, и на это раз все успешно, если бы обломился еще один болт я бы облил эту машину бензином и сжег.

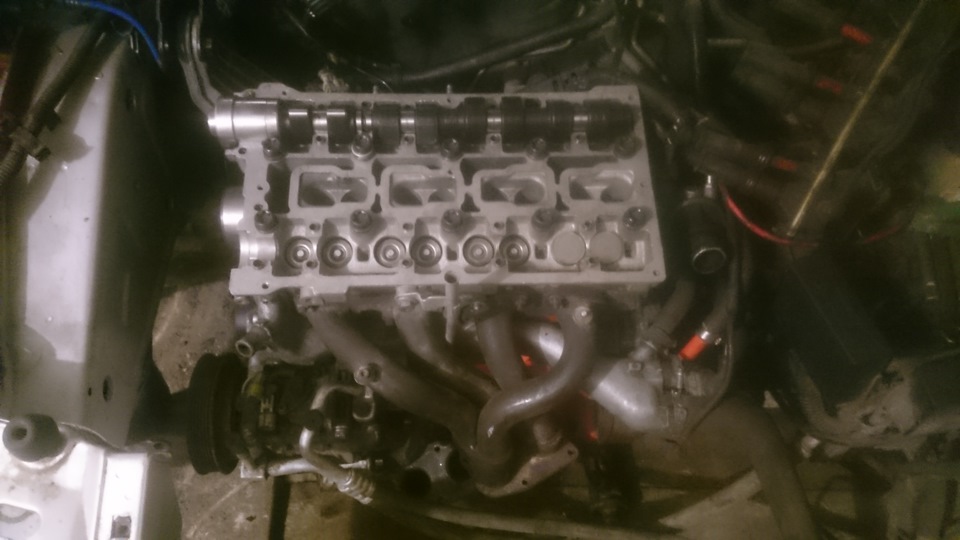

После гбц, собираю низ, ставлю поддон, опору и накидываю выпуск.

Потом домываю компенсаторы прокачиваю свежим маслом.

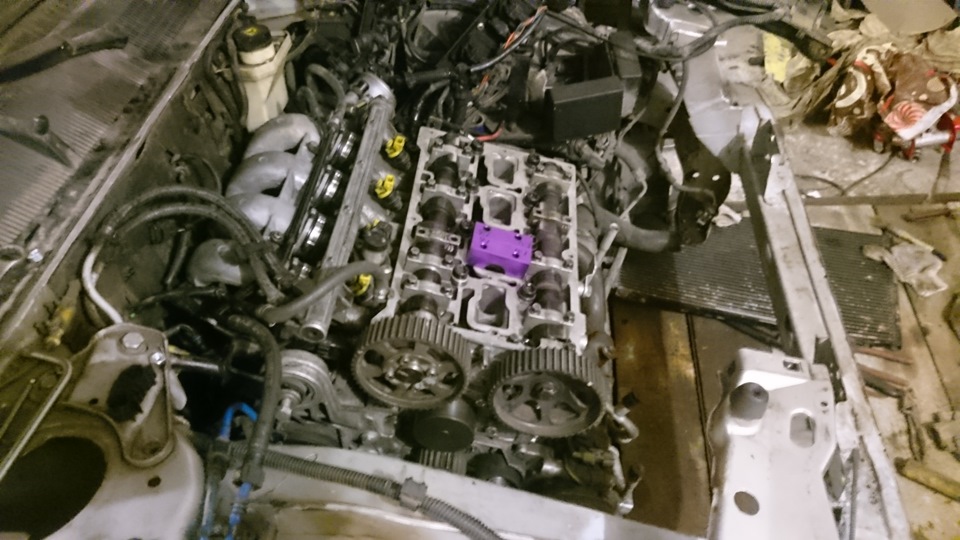

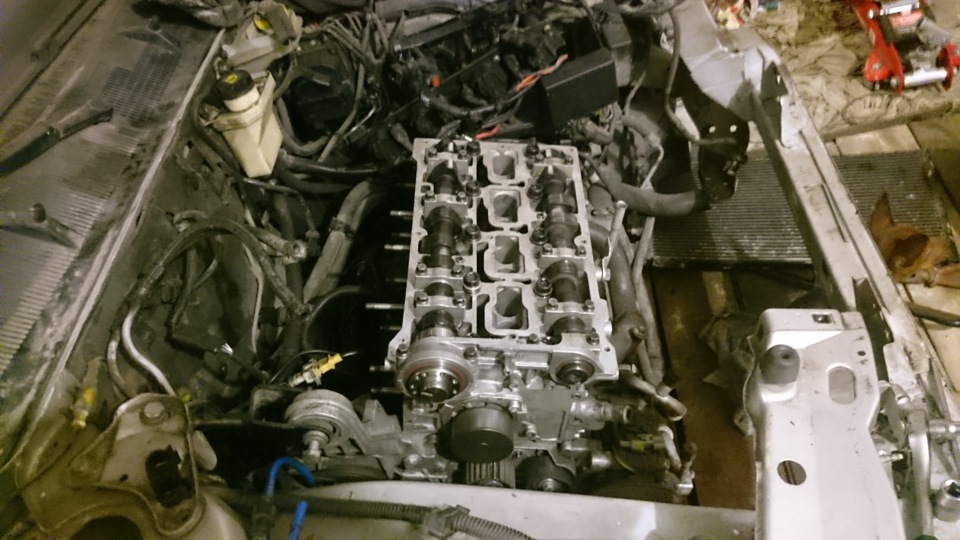

Ставлю валы, заполнил маслом вариатор, установил сальники предварительно в каждом укоротил пружину на 5 мм.

Хотел зафиксировать валы кондукторами, но столкнулся с тем что стандартные болты крышек валов короткие и недостают, надо купить длинные.

Помыл впускной коллектор и дроссель, не смог отккрутить рампу поэтому промывал форсунки прямо на коллекторе, на обрат рампы одел кусок шланга и заглушил, на подачу взал бочек тормозной жидкости от ваз 2105 один шланг одел на рампу, другой подключил к компрессору, наливаю в бочек сольвент и накачиваю 2 атм, старой зарядкой от телефона с разъемом от 2110 подаю напряжение на форсунку, пока факел форсунки не станет равномерным, повторяю на всех. К сожалению процесс не фотографировал, увлекся.
Поставил впускной коллектор, как же не удобно закручивать нижнии болты. Накинул шестерни.

Читать еще:  Как понять что катализатор забит

Ну и прикинул клапанную крышку, чисто для понимания и стимула к завершению этой эпопеи.

Самый ненадежный двигатель Twin Spark Alfa Romeo

Двигатель Alfa Romeo, который мы будем разбирать, относится к семейству моторов Twin Spark. Twin Spark переводится как «двойная искра». У этих бензиновых двигателей действительно две две свечи зажигания на каждый цилиндр. Вообще, инженеры Alfa Romeo еще в 1914 году создали гоночный двигатель с двумя свечами на цилиндр.

К подобному решению для автоспортивных двигателей они вернулись в 1960-е, а в 1986 году представили серийные моторы с удвоенным количеством свечей. Ради того, чтобы вписать свои двигатели в более жесткие экологические нормы. Чисто технически две свечи зажигания, обеспечивающие две последовательные или одновременные искры, позволяют бензиновому двигателю успешно работать на довольно бедной смеси. Также две свечи зажигания увеличивают скорость сгорания топливовоздушной смеси, а, значит, можно уменьшать угол опережения зажигания, что дает некоторый выигрыш в мощности.

Все массовые серийные итальянские двигатели с технологией Twin Spark были 4-цилиндровыми, рабочим объемом от 1,4 до 2,0 литров. Первые были с одним распредвалом и двумя клапанами на цилиндр. Самые поздние были 16-клапанными. Среди них были двигатели с чугунными блоками и цепным приводом ГРМ.

Мы разберем одну из последних версий двигателя Twin Spark – 2-литровый двигатель (AR32310), снятый с Alfa Romeo 156 2001 года выпуска.

На нашем YouTube-канале вы можете посмотреть разборку 150-сильного двигателя 2.0 Twin Spark последнего образца, соответствующего нормам Евро-3. Этот двигатель был снят с Alfa Romeo 156 2001 года выпуска.

Двигатель Alfa Romeo не заводится

Капризный двигатель Alfa Romeo может не заводится по ряду причин: из-за выхода из строя датчика положения коленвала, датчика температуры охлаждающей жидкости или неисправности антенны иммобилайзера. Проще всего диагностируется неисправность датчика коленвала: загорается Check Engine и мотор не заводится только на горячую.

Дроссельная заслонка

Третья модификация 16-клапанных двигателей Twin Spark появилась в 2000 году. Одно из отличий – электронная дроссельная заслонка.

Выбрать и купить дроссельную заслонку для двигателя для Alfa Romeo вы можете в каталоге на нашем сайте.

Плавают обороты при выбеге на нейтральной передаче

Если обороты двигателя Twin Spark начинают плавать при езде накатом на нейтралке, то нужно проверить клапан вентиляции картерных газов. Он расположен с обратной стороны дроссельной заслонки. В клапане ослабевает пружинка или засоряется. Из-за этого нарушается регулирование разряжения картерных газов. Клапан можно купить и поменять целиком. Но также сработает и такой ход, как чистка и разгибание пружинки. Правда, такой ремонт поможет на полгода-год, потом обороты снова начнут плавать по той же причине.

Если двигатель 2.0 Twin Spark держит повышенные холостые обороты, то причиной может быть неисправность датчика массового расхода топлива (ДМРВ) или датчика температуры антифриза. Также при неисправном расходомере мотор может слабо тянуть на холодную или издавать хлопки при резком нажатии акселератора.

Впускной коллектор

На двигателях Twin Spark объемом 1.8 и 2.0 литра используется впускной коллектор изменяемой длины. Это относится к поздним версиям моторов, которые отличаются пластиковыми клапанными крышками.

До средних оборотов (до 2800 об/мин) воздух поступает по коротким каналам коллектора. На средних оборотах (от 2800 до 5200 об/мин) воздух направляется по длинным каналам, что облегчает наполнение цилиндров за счет резонанса и ускорения потока. На оборотах выше 5200 об/мин воздух снова переключается на короткие каналы, чтобы обеспечить минимальное сопротивление потоку и снизить разряжение во впуске.

Управление заслонками геометрии впускного коллектора осуществляется вакуумной системой по командам электроники. Система в целом надежна, но бывают случаи заклинивания штока или утечек вакуума.

Свечи зажигания

На 16-клапанных моторах Twin Spark устанавливаются свечи диаметром 14 и 10 мм. 14-мм свечи стоят по центру купола камеры сгорания. 10-мм свечи стоят сбоку камеры сгорания. В разработке системы «двойной искры» итальянцам помогали японцы из компании NGK. Каких-то особых проблем и неполадок система Twin Spark не вызывает. Разве что, приходится покупать вдвое больше свечей.

Катушки зажигания

До 2000 года на 16-клапанных двигателях Twin Spark применялись четыре смежные катушки зажигания. То есть, одна катушка зажигания давала «рабочую» искру на одной свече в одном цилиндре в конце такта сжатия и «холостую» искру на одной свече в другом цилиндре в конце такта выпуска. Любопытно, что при такой схеме двигатель продолжал относительно неплохо работать при выходе их строя одной из катушек. Однако такая схема работы увеличивает нагрузку на катушки: они должны давать искру каждые 360° оборота коленвала.

У нас в наличии много катушек зажигания. Выбрать и купить катушки зажигания для Alfa Romeo вы можете в нашем каталоге.

С 2000 года каждый цилиндр получил индивидуальные катушки зажигания. Одна катушка давала искру на обоих свечах одного из цилиндров. В таком режиме работы катушки дают искру каждые 720° оборота коленвала (напомним, что все 4 рабочих такта двигателя совершаются за 2 оборота коленвала) и появляется возможность управлять углом опережения зажигания.

Ремень ГРМ

Ремень ГРМ нужно проверять каждые 60 000 км, а менять с интервалом в 115 000 км или раз в 5 лет. Специалисты советуют вдвое сократить интервал замены ремня ГРМ, т.к. считают его слишком нежным.

В механизме ГРМ на двигателях Twin Spark них нет меток нигде. Для правильного совмещения валов нужно пользоваться специальными фиксаторами валов.

Балансирные валы

Только на 2-литровых модификациях двигателя Alfa Romeo Twin Spark используются балансирные валы. Они приводятся отдельным зубчатым ремнем (60620443). Ремень балансиров тоже нужно менять с интервалом в 115 000 км. По сути его обрыв ничем двигателю не грозит. Немало 2-литровых Twin Spark вообще ездят без ремня привода балансиров. Однако при обрыве он может попасть под ремень ГРМ, и тогда двигатель получит «капитальные» повреждения.

ГБЦ

У 16-клапанных двигателей Twin Spark одинаковые ГБЦ, однако есть различия по распредвалам – по профилю кулачков. На старших двигателях 1.8 и 2.0 литра распредвалы одинаковые. Привод клапанов осуществляется гидрокомпенсаторами, помещенными в толкатели-стаканчики. Это стандартная схема для двигателя, рассчитанного на высокие обороты, т.к. в приводе клапанов отсутствуют лишние массы – рокеры.

Однако там, где нет рокеров, нет и роликов. Поэтому трение между кулачками и стаканчиками значительное. Гидрокомпенсаторы высоко выступают из колодцев, поэтому склонны подклинивать из-за боковых нагрузок. Изношенный гидрокомпенсатор издает четкий ритмичный звук. Менять его следует незамедлительно, т.к. соответствующий кулачок распредвала начинает изнашиваться и гнать стружку. В целом, распредвалы к двигателям Twin Spark пользуются устойчивым спросом.

Часто моторы Twin Spark подводит качество изготовления: направляющие клапанов и сами распредвалы не очень-то удачные и долговечные.

Выбрать и купить ГБЦ (головку блока цилиндров) для двигателя для Alfa Romeo вы можете в каталоге на нашем сайте.

Фазовращатель

Фазовращатель устанавливается на впускном распредвале всех двигателей Twin Spark с 1998 года. Конструктивно гидромеханическая муфта напоминает муфту на двигателях Volvo (о которых мы уже рассказывали). Смещение шкива впускного распредвала осуществляется поршнем, который на косых шлицах проворачивает корпус муфты.

Муфта механизма изменения фаз газораспределения недолговечная. Она требует замены с регулярностью в 100 000 – 150 000 км пробега из-за износа шлицов вала и шестерен. Барахлящая муфта издает стрекочущий звук при работе двигателя. Но хуже всего, что через ее сальники уходит масло, которое должно поступать в ГБЦ.

В результате из-за низкого давления масла изнашиваются кулачки распредвалов. Сильно изношенный фазовращатель с ослабшей пружиной может стать причиной перескока ремня ГРМ.

Соленоидный клапан фазовращателя довольно живуч, но из-под него частенько течет масло.

Маслонасос

Маслонасос двигателей Twin Spark выходит из строя из-за малейших загрязнений. Снижение давления масла сказывается на ресурсе распредвалов и их вкладышах коленвала.

Поршни

Двигатель 2.0 Twin Spark под Евро-3 отличается от такого же мотора под Евро 2 поршнями. Разумеется, у более поздней и экологичной версии поршни легче, а поршневые кольца тоньше. Высота такого поршня – всего 51,3 мм. Для сравнения, у мотора 2.0 Twin Spark под Евро-2 высота поршня – 56,0 мм. Но есть еще более красочные величины: у двигателя 1.8 Twin Spark под Евро-2 и Евро-3 соответственно высота поршней составляет 60,15 и 50,45 мм соответственно.

На двигатель 2.0 Twin Spark можно поставить старые поршни при условии установки прокладки ГБЦ старого образца: ее высота (толщина) составляет 1,85 мм против 0,38 мм у двигателя для Евро-3.

Неудачная геометрия поршневой группы и кривошипа двигателя 2.0 Twin Spark

Двигатель 2.0 Twin Spark получился из 1,8-литрового мотора увеличением диаметра поршней всего на 1 мм (с 82 до 83 мм) и значительным увеличением хода поршня с 82,7 до 91 мм. Длина шатунов у этих двигателей одинаковая (145 мм). И так получилось, что в итоге геометрия двигателя 2.0 Twin Spark оказалась очень неподходящей для бензинового мотора. Есть такой важный параметр, как RS – отношение длины шатуна к ходу поршня (диаметру кривошипа). Так вот, если у 1.8-литрового мотора это соотношение равно классическому 1.75, то у 2-литрового – 1.59. Это характеристика даже не легкового, а тракторного дизеля.

Читать еще:  Технические характеристики обновленного рено дастер 2020 года

Отсюда появляется куча технических проблем. Ход поршня изменили, шатуны оставили старые – поэтому шатун сильнее «раскачивает» «таблеточные» (т.е. с низкой высотой) поршни из стороны в сторону. А еще при низком параметре RS поршень испытывает очень резкие ускорения, что сильно нагружает весь кривошипно-шатунный механизм. На высоких оборотах такой двигатель испытывает колоссальные нагрузки от резкой смены ускорений, которые буквально колотят и бьют его коленвал.

Вероятно, ради смягчения таких побочных нагрузок итальянские инженеры были вынуждены использовать балансирные валы именно на 2.0-литровом Twin Spark. Ведь валы способны не только противодействовать массам, но и имеют приличную инерцию, смягчающую работу двигателя при резком нажатии и отпускании акселератора.

Жор масла

Все 2-литровые двигатели Twin Spark обладают немаленьким масляным аппетитом. По заводским данным, допустимый расход масла составляет до 1 литра на 1000 км. Но эта величина лишь прикрывает особенности этого мотора.

Жор масла провоцируется износом цилиндров и поршневых колец, закоксовывыванием маслосъемных колец. На моторах Twin Spark маслосъемные кольца коробчатого типа, с крохотными отверстиями для отвода масла. Если они забиваются, то масляный аппетит становится очень большим.

А на двигателях Twin Spark под Евро-3 высота маслосъемных колец уменьшена с 3 до 2 мм.

Одним словом, еженедельная проверка уровня масла на этих двигателях – обязательная необходимость.

ИТОГ

Именно двигатель Alfa Romeo 2.0 Twin Spark является самым недолговечным – все из-за очень неудачной геометрии кривошипно-шатунной группы, из-за которой он отправляется на капремонт едва добравшись до 250 000 км.

Выбрать и купить двигатель, навесное оборудование и любые запчасти для различных моделей Альфа Ромео 156, Альфа Ромео 147 , Альфа Ромео 159 и других вы можете в каталоге на нашем сайте. Здесь по ссылке вы найдете актуальный перечень конкретных автомобилей Альфа Ромео на разборке.

Головка блока цилиндров Chevrolet Spark / Daewoo Matiz с 2009 года (+обновление 2012)

4. Головка блока цилиндров

Снятие головки блока цилиндров

1. Откройте капот.

2. Отсоедините минусовой провод аккумуляторной батареи.

3. Опорожните систему охлаждения.

4. Снимите верхний впускной коллектор.

5. Снимите нижний впускной коллектор.

6. Демонтируйте выпускной коллектор.

7. Снимите катушку зажигания.

8. Снимите крышку распредвала.

9. Снимите корпус термостата.

10. Снимите узел водяного насоса.

11. Снимите маслоизмерительный щуп и трубку.

12. Поднимите автомобиль.

13. Снимите масляный поддон.

14. Снимите приводной ремень ГРМ.

15. Снимите балансир коленвала.

16. Снимите генератор.

17. Снимите натяжитель приводного ремня.

18. Установите поддон для демонтажа силового агрегата EN-50176, опору подрамника EN-49802 и держатель опоры подрамника EN-50177.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

На сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ссылка на основную публикацию
Adblock
detector
