Какой дут стоит на ваз 2110

Как правильно подобрать датчик уровня топлива ваз 2110?

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 9

1 Тема от drummer04 2015-04-14 10:42:54

  • drummer04
  • Новый участник
  • Неактивен
  • Откуда: Санкт петербург
  • Регистрация: 2015-01-03
  • Сообщений: 78Спасибо: 5
  • Авто: Ваз 2110 8 клапанов (2004г)

Тема: Как правильно подобрать датчик уровня топлива ваз 2110?

Всем привет, стрелка бензина стала конкретно врать, и хочу заменить ДУТ, но слышал что их аж 8 разновидностей, и какой покупать я не знаю. говорят что по номеру приборки можно купить, у меня приборка, Автоприбор (АП) с одним окном Артикул: 2110-3801010-04, может кто сталкивался?

2 Ответ от Daniil.Smit 2015-04-14 10:49:18

  • Daniil.Smit
  • Новый участник
  • Неактивен
  • Откуда: Донской
  • Регистрация: 2014-12-03
  • Сообщений: 108Спасибо: 6
  • Авто: ВАЗ 2111

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Сними свой и посмотри на нём какой у тебя дут и покупай такой же,профит

Добавлено: 2015-04-14 11:48:42

Вот там должно быть написано

Добавлено: 2015-04-14 11:48:59

Добавлено: 2015-04-14 11:49:18

019395.jpeg 45.6 kb, 18 downloads since 2015-04-14

You don’t have the permssions to download the attachments of this post.

3 Ответ от drummer04 2015-04-14 10:52:01

  • drummer04
  • Новый участник
  • Неактивен
  • Откуда: Санкт петербург
  • Регистрация: 2015-01-03
  • Сообщений: 78Спасибо: 5
  • Авто: Ваз 2110 8 клапанов (2004г)

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Сними свой и посмотри на нём какой у тебя дут и покупай такой же,профит

Добавлено: 2015-04-14 11:48:42

Вот там должно быть написано

я тоже об этом думал, но он не когда не менялся. и может там все стерто.

Добавлено: 2015-04-14 10:51:02

что написано, где написано. картинка только ДУТа

Добавлено: 2015-04-14 10:52:01

ааааааааааааааааа все понял. сначало не заметил))))

4 Ответ от Daniil.Smit 2015-04-14 11:24:40

  • Daniil.Smit
  • Новый участник
  • Неактивен
  • Откуда: Донской
  • Регистрация: 2014-12-03
  • Сообщений: 108Спасибо: 6
  • Авто: ВАЗ 2111

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Да он держится помоему на двух болтиках,вынимаешь насос и смотришь ДУТ такой то

5 Ответ от drummer04 2015-04-14 11:29:13

  • drummer04
  • Новый участник
  • Неактивен
  • Откуда: Санкт петербург
  • Регистрация: 2015-01-03
  • Сообщений: 78Спасибо: 5
  • Авто: Ваз 2110 8 клапанов (2004г)

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

да там все просто)

6 Ответ от Andrey.Lazarev 2016-12-15 23:45:06

  • Andrey.Lazarev
  • Новый участник
  • Неактивен
  • Регистрация: 2016-12-15
  • Сообщений: 3Спасибо: 0
  • Авто: ваз 21103 1.5 16v

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

drummer04, привет подскажи пожалуйста какой дут ты поставил у меня тоже приборка 2110-3801010-04 стрелка скачет то вниз то верх замучила .

Добавлено: 2016-12-15 23:45:06

перекопал весь google нет ни одного внятного совета какой дут ставить для той или иной приборки .

7 Ответ от Dmitriy.Isaev 2016-12-18 15:15:58

  • Dmitriy.Isaev
  • Новый участник
  • Неактивен
  • Регистрация: 2016-12-13
  • Сообщений: 3Спасибо: 2

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Смотря какая приборка, если приборка от 10-ки то ДУТ 1-01, ДУТ 1-02, ДУТ 1-03 подойдут. Если приборка с самар(2114,2115) то ДУТ 2-01.

8 Ответ от Andrey.Lazarev 2016-12-19 15:47:56

  • Andrey.Lazarev
  • Новый участник
  • Неактивен
  • Регистрация: 2016-12-15
  • Сообщений: 3Спасибо: 0
  • Авто: ваз 21103 1.5 16v

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Dmitriy.Isaev, спасибо

9 Ответ от vl_f 2016-12-24 22:11:41 (2016-12-24 22:12:36 отредактировано vl_f)

  • vl_f
  • Новый участник
  • Неактивен
  • Регистрация: 2016-11-22
  • Сообщений: 2Спасибо: 1
  • Авто: 2110

Re: Как правильно подобрать датчик уровня топлива ваз 2110?

Я ДУТ менял так:
Вытащил топливный насос, снял ДУТ. Весь обсмотрел, маркировки не нашёл
Пошёл в магазин. Продавец повертела ДУТ в руках, говорит: «02». 02 так 02, тем более с возвратом или заменой товара в этом магазине проблем никогда не было. Поставил на машину — точно 02: нижнее и верхнее положение датчика соответствуют крайним положениям стрелки указателя.

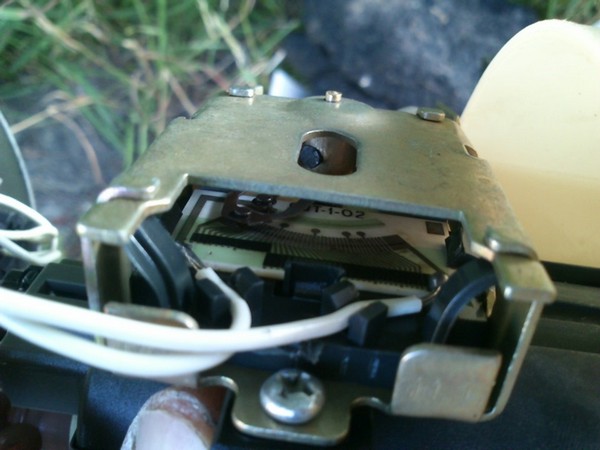

Позже старый датчик ради интереса разобрал. Оказалось, что маркировка «02» была скрыта под металлической крышкой датчика.
Кстати, старый и новый датчики внешне различаются (прогресс не стоит на месте), главное, посадочные места совпадают и работает правильно

Ремонт датчика уровня топлива (ДУТ) ВАЗ 2110, 2111, 2112

Ремонт датчика уровня топлива (ДУТ) ВАЗ 2110, 2111, 2112

Вся эта эпопея длилась на протяжении почти двух летних месяцев. Началось всё с периодических случаев сумбурных показаний уровня топлива после включения зажигания.

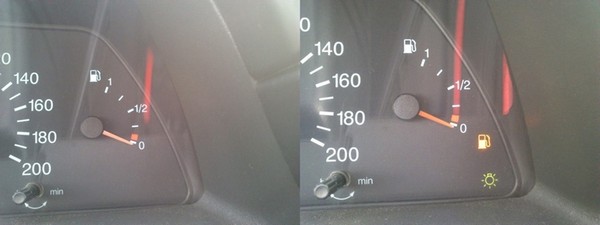

Показания проборки. Зажигание включено. Достоверно — бензина полбака. Разница между фотками — пройденное расстояние в 20 метров.

Чо за дела? Зажигание включено. Бензина полбака. Разница между фотками — пройденное расстояние в 20 метров. Еще через 50м стрелка встала как положено. Контрольная лампа на приборках VDO зажигается при считывании самой приборкой определённого сопротивления на ДУТ. Тогда, если бы ДУТ был не исправен (стрелка на нуле), то лампа не должна бы гореть и на 2-й фотке. Не понятно…

Уличил свободное время. Вынул топливный насос.

Осмотрел ДУТ. Вижу — стерлись дорожки, отвечающие за «нижнюю половинку бака» (так сказать). Поскольку магазина запчастей в радиусе 50км не было, пока попытался чуть удлинить (выгнуть) контакты бегунков, чтобы те доставали до дорожек, оставшихся целыми.

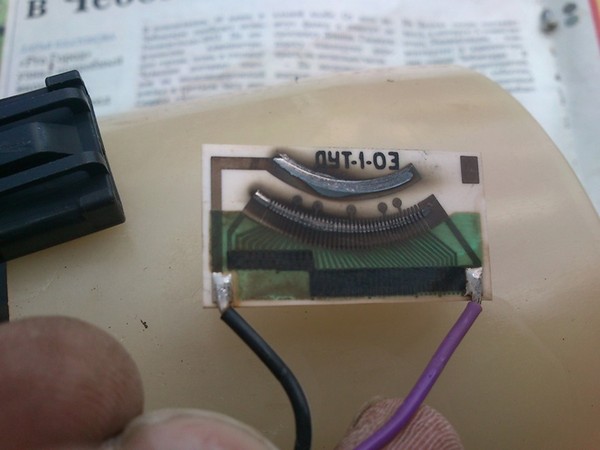

Резистивная плата ДУТ

Воткнул обратно. Не проверил — торопился ехать. Выехал и вижу, теперь он вообще ничего не показывает и лампа не горит.

Ездить без показаний топлива я конечно уже научился, и это не было теперь особой проблемой. Хотя однажды я всё-таки встал. Но причиной тому были какие-то архаровцы, слившие бензин (не весь — пару литров они мне всё же оставили, за что им конечно же поклон в пояс). Да и 5-литровая канистра горючки добавляла уверенности.

И вот я купил новый ДУТ. (Первый из трёх) Взял холодненького кваску и менять.

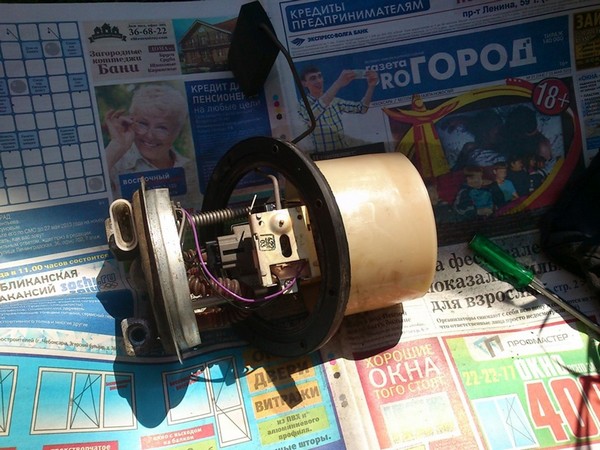

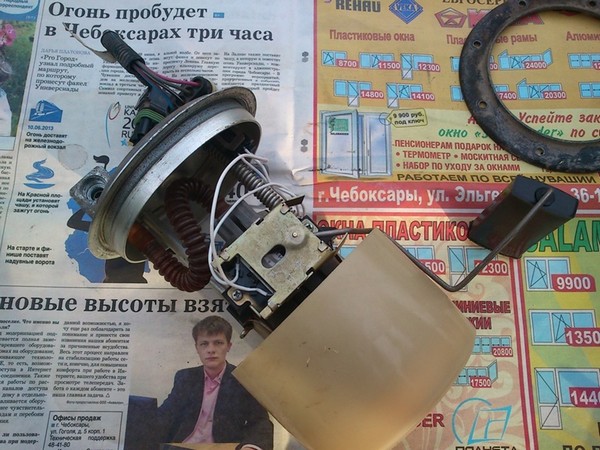

Снятый БН и новый ДУТ.

Выглядит новый ДУТ, честно говоря, ширпотребно. На старом ограничения крайних положений поплавка металлические, с возможностью их подогнуть и отрегулировать положения. На новом такой возможности нет. Как тарировать? — Только гнуть тягу поплавка. Обратить на это внимание нужно было ещё в магазине. Но позняк метаться.

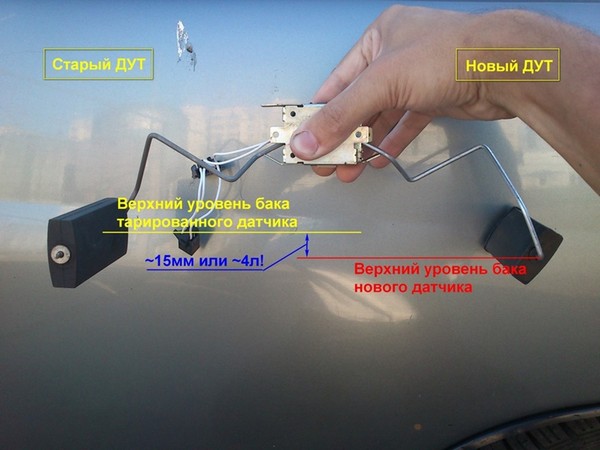

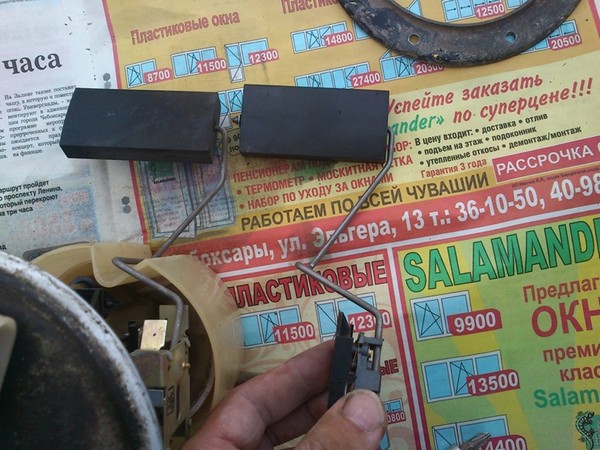

Старый слева, новый справа.

Старый слева, новый справа.

Что ж поменял, чутка поправив тягу поплавка, чтобы его крайние положения были на уровнях старого датчика. Зажигание. Показывает минимум, лампа горит — вроде бензина там столько же. Кажется, порядок. Однако, нет. Через день, заправив полный бак, показания упали к плинтусу и снова заглючили. Тут меня одолевает мысль, что я не обратил должного внимания на шаткий контакт колодки подключения ДУТ к БН.

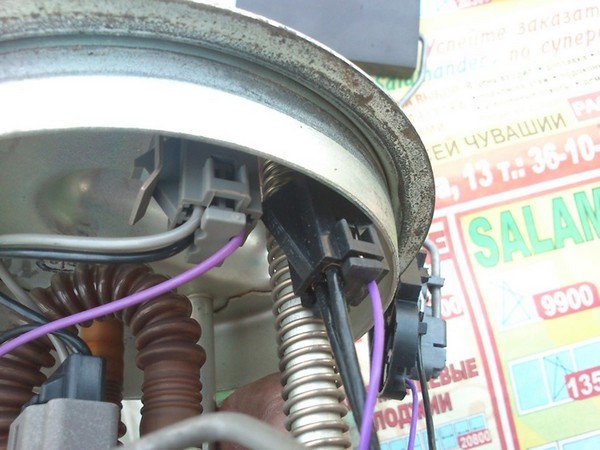

Колодка подключения БУД к крышке БН.

Неужели опять туда лезть?! Это сильный грусняк. Так прошло ещё примерно 2 недели.

Вновь разбираю. Теперь всё проверяю и осматриваю тщательно. Прозваниваю контакты — порядок. Всё подключаю (кроме непосредственно БН) и, отклоняя поплавок рукой на ДУТ, слежу за показаниями на приборке. Странное дело, стрелка на приборке реагирует то неадекватно, то вообще стоит. Осматриваю резистивную пластину ДУТ. Бегунок, «считывающий» значения с резистивной пластины, просто-напросто своей средней частью задевает местами за «массу» пластины. Естественно, никакой линейности значений сопротивления здесь не будет.

Читать еще:  Что нужно делать при продаже автомобиля

Попытка подогнуть бегунок не дала результата. Он лишь выгибается, и замыкание происходит с другой стороны.

Перегибая, бегунок пружинит и замыкает уже на другую сторону.

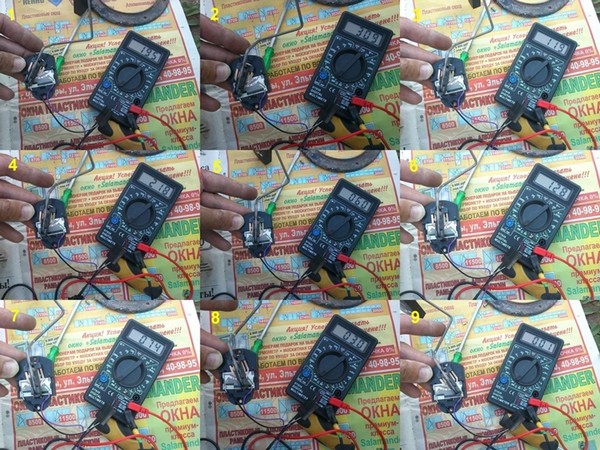

Получается вот такая линейность (а точнее её отсутствие) при перемещении поплавка от положений пустого к полному баку. Конечно приборка будет скакать и показывать, ориентируясь по фазам луны.

Нелинейность неисправного ДУТ.

Попробовал переставить плату в нового ДУТ на старый датчик. Но, к сожалению, при демонтаже произошёл обрыв проводка. Припаять на оставшуюся часть дорожки не смог. — Дорожка настолько тонкая, что моментально прогревается и отслаивается от подложки. Блин.

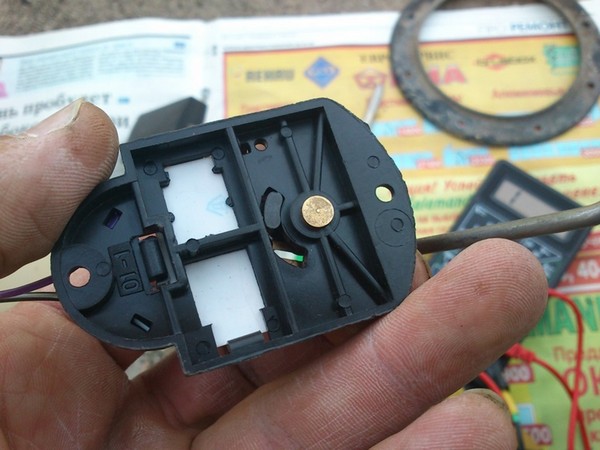

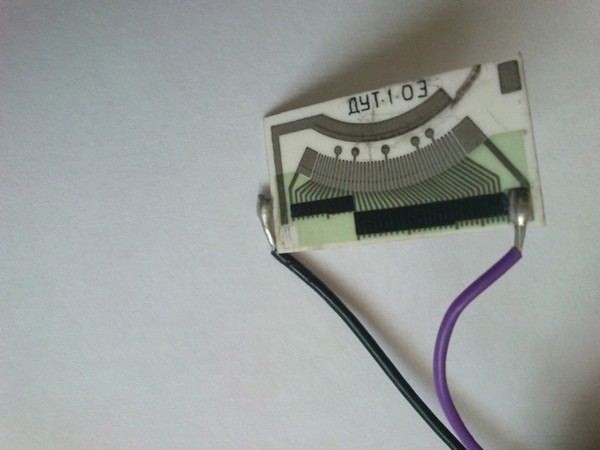

Плата с нового ДУТ

Итог этой части: неисправность нового ДУТ — замыкание бегунка на массу. Это брак.

Благо магазин был теперь недалеко, пошёл за новым — вторым ДУТ.

Информация для справки:
Датчик уровня топлива ДУТ-1-03 устанавливается на приборки VDO. Имеет резистивную плату со значениями (в Ом), соответствующими показаниям приборки:
Пустой бак — 330 Ом,
Резерв (1/8 часть) бака — 252 Ом,
Резерв (1/2 часть) бака — 118 Ом,
Полный бак — 7 Ом.

Итак, у меня на руках второй новый ДУТ в металлическом корпусе. Обойдя три близлежащих магазина, как ни странно, необходимого датчика ДУТ-1-03 я не нашёл. Но купил ДУТ-1-02. Разница лишь в дополнительном проводе массы, и, кажется, я ещё переставил какой-то контакт. В общем, чутка похимичил, что-то отрезал, и получилось то, что нужно.

Всё как обычно. Старый — вон, новый — на место.

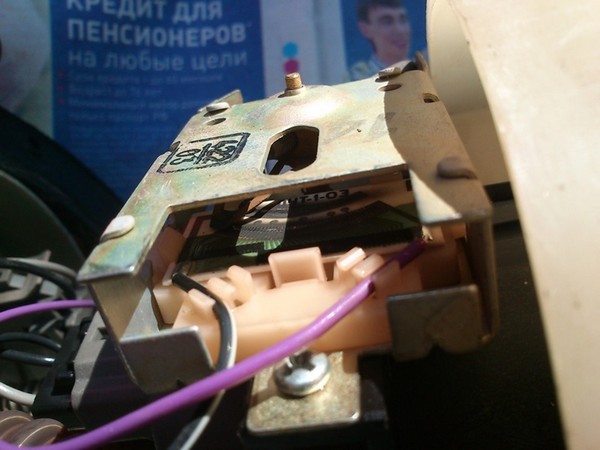

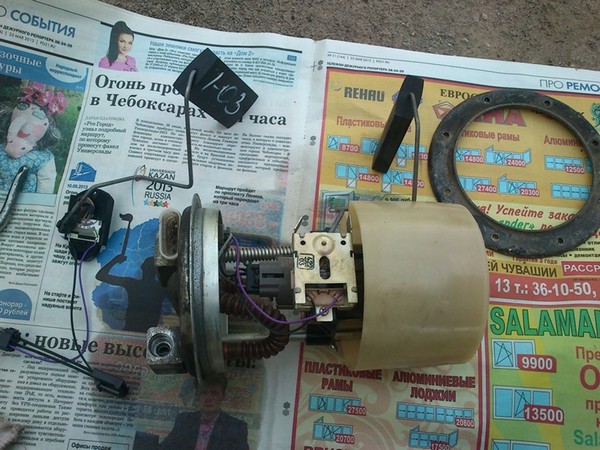

БН с новым ДУТ-1-03, переделанным из ДУТ-1-02.

Проверяем. Передвигаю поплавок — стрелка приборки следует за ним как положено. Проверяю мультиметром — линейность как надо.

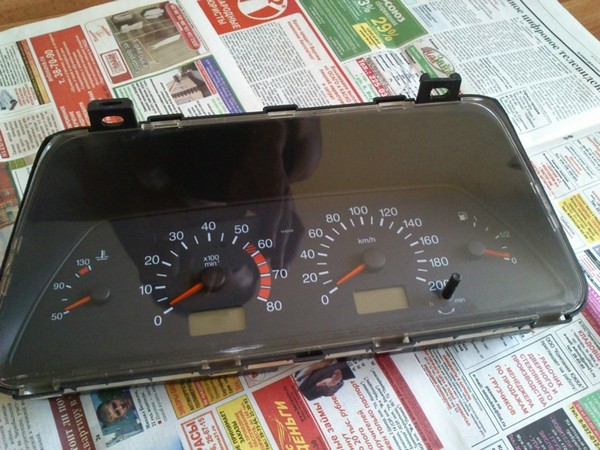

Прошла неделя. Наступила вторая. Заливаю полный бак. А стрелка — ноль и лампа не горит! Только через неделю, стрелка приборка вдруг оживает, показывает низкий уровень, горит лампа резерва. Неужели опять всё с начала? Через неделю отлегло, я успокоился и одним приятным (как мне тогда казалось) утром пошёл к автомобилю. Я уже не верил, что причиной всему этому бардаку ДУТ. Ведь он работал исправно. На этот раз снимаю приборку. Прозваниваю цепи от неё до БН — контакт есть. Неужели всё-таки приборка?

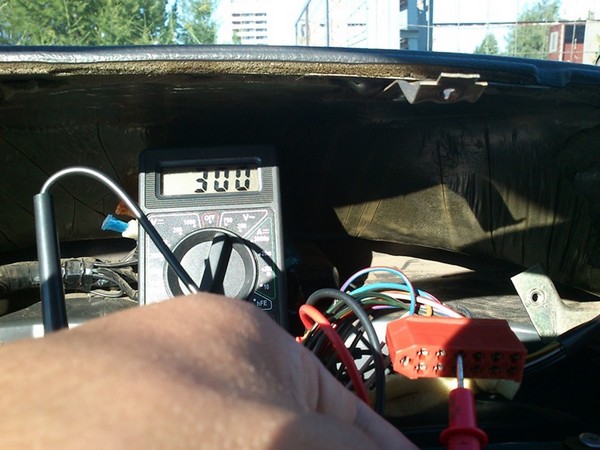

Значение сопротивления ДУТ. Замер на колодке приборки. Соответственно предполагаемому мной количеству бензина в баке, как и положено при таком значении стрелка близка к нулю, лампа горит.

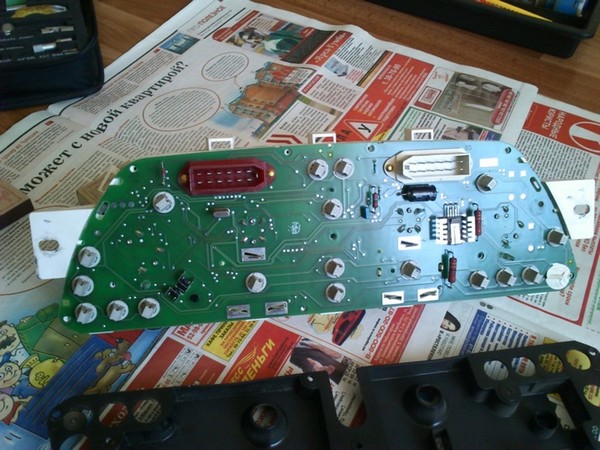

Несу её домой. Разбираю. Попутно чищу от пыли, меняю пару лампочек на светодиоды. Прозваниваю и тестирую подачей напряжения двигатель стрелки уровня топлива. Нет. Приборка в идеальном состоянии, ничего не замкнуто, ничего не перетёрто, отслоений нет, все моторчики работают.

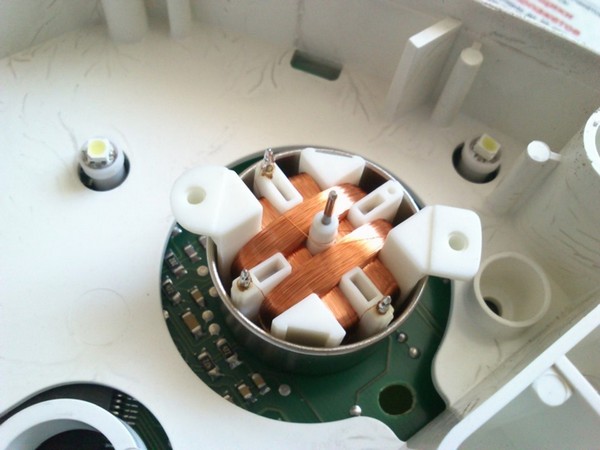

Шаговый двигатель стрелки уровня топлива.

Уже в отчаянии собираю всё обратно. Устанавливаю на место. Стрелка ближе к нулю, лампа резерва горит. Так и должно быть, если я не ошибаюсь в уровне бензина в баке. По моим подсчётам его там как-раз 3-5 литров.

Делать нечего — снимаю БН. Опять. Осматриваю ДУТ. На резиситвной пластине почти полностью отсутствует дорожка массы! Осталась лишь малая её часть, как раз там, где примерно начинается «резерв» бака.

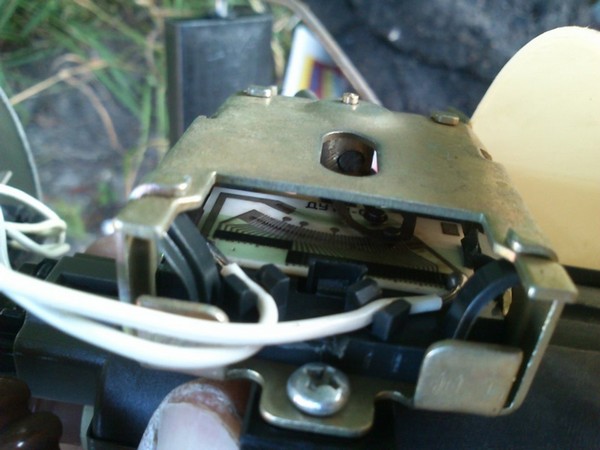

Дорожка массы отвалилась.

Контакт и считывание сопротивления происходит лишь с начала значений резерва бака.

Итог этой части сериала: неисправность нового ДУТ — отслоение контактной дорожки резистивной пластины. Это брак.

Прошла наверно неделя с очередной отбраковки топливного датчика. Может быть, я бы не вернулся к этому делу так скоро, но нужно было выезжать далеко в область, и отсутствие показаний топлива резко уменьшало количество оптимизма на дороге.

Зато, теперь я иду в магазин за третьим датчиком вооружённый знаниями, мультиметром, и конечно же, просто верой и надеждой. Надеждой, что всё будет хорошо. Без этого теперь было никак.

Я объехал 4 магазина. В двух из них в продаже были пластиковые датчики, которые я отверг по определению. Еще в одном — с уже отсутствующими дорожками (оба! экземпляра в магазине). Только в последнем я нашёл и одобрил (проверил сопротивление) ДУТ-1-03 в металлическом корпусе.

При установке пришлось подгибать лепестки ограничения крайних положений поплавка, и немного саму тягу, т.к. его уровни не соответствовали крайним положениям старого ДУТ. Старый (стоявший изначально в авто) ДУТ я не выкинул и спользовал его как образец для тарировкинового датчика. А вообще по уму это нужно делать при помощи мерной канистры.

Правим нижний уровень бака.

Правим верхний уровень бака.

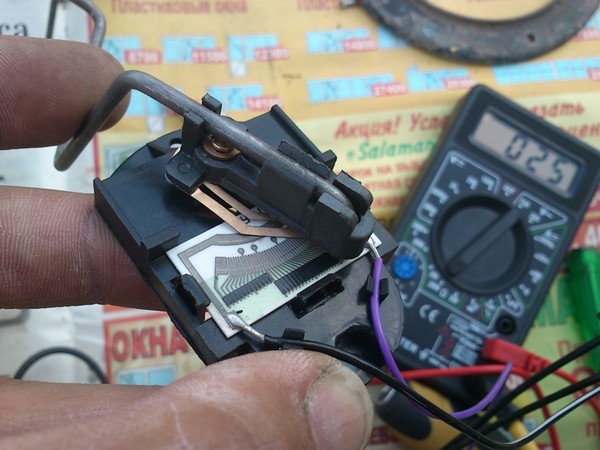

Одновременно проверяю соответствие положения поплавка сопротивлению датчика.

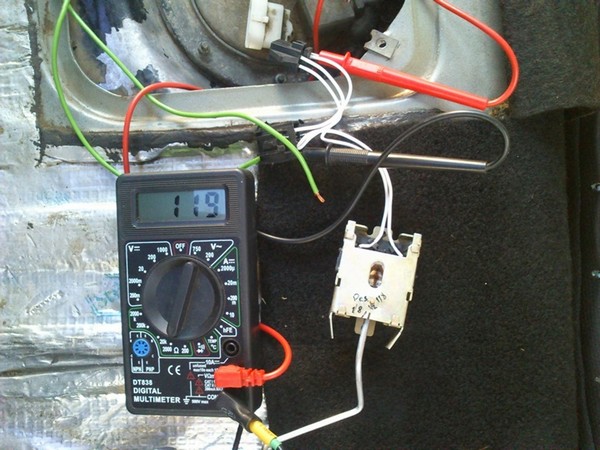

Положение 1/2 бака. Должно быть примерно 118Ом.

Датчик работает. Приборка следит. Я доволен собой. Ну теперь-то всё?! — Нет! Через примерно три недели я вынимаю БН снова! Боже мой!

Радовался я не долго. Первые недели претензий к показаниям не было вообще. Но прошествии времени, стал замечать, что они явно врут. То с утра якобы бак пуст, потом в течение дня уровень восстанавливается, то после заправки вяло реагирует. Я привычно снимаю БН и готов уже ко всему, и кажется не удивлюсь, даже если увижу дракона в бензобаке. Однако я удивлён, обескуражен и негодую. Всё исправно! Приборка отлично реагирует на отклонение поплавка, сопротивление в норме! Может я просто всё усложняю, и это банальное проклятье и здесь нужен священник? Да нет. Ведь зла я никому не делал.

Хотите верьте, хотите нет. Но оказалось всё проще некуда: негерметичный поплавок наполнялся бензином и тонул в баке.

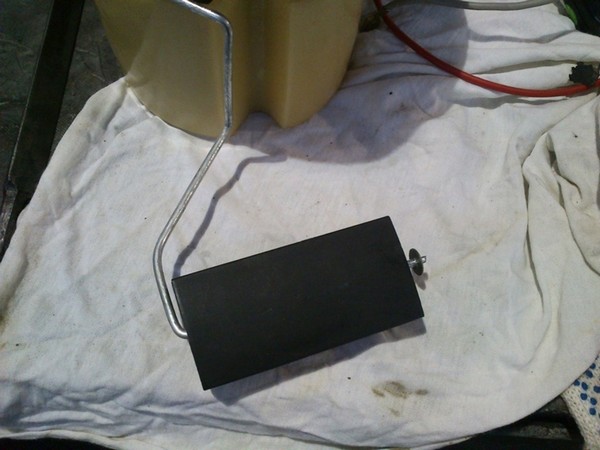

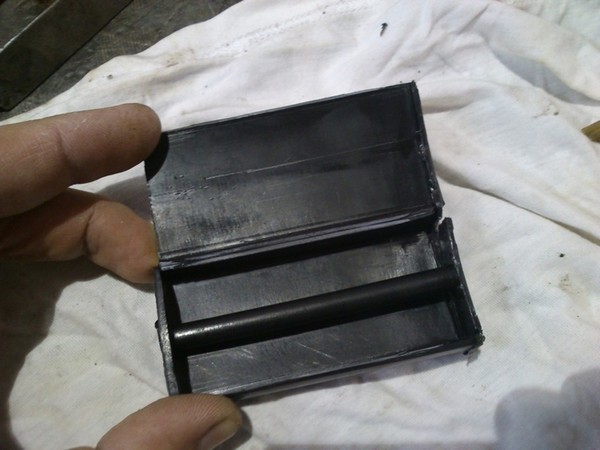

Поплавок. По торцу была трещина или просто там был непроклеенный шов.

Поплавок снял и вместо оного поставил со старого ДУТ. Обратите внимание: поплавки бывают «цельными» на вид (жесткий и плотный на ощупь), и клееными. При покупке ДУТ с клееными поплавками можно слегка помять поплавок: там, где он прогнётся или затрещит скорей всего «непроклей» или трещина.

Барахло короче дичайшее новые запчасти! Я сипользовал три! новых датчика — все! они были с браком: 1- некачественная сборка, 2 — некачественное изготовление резистивной платы, 3 — негерметичный поплавок.

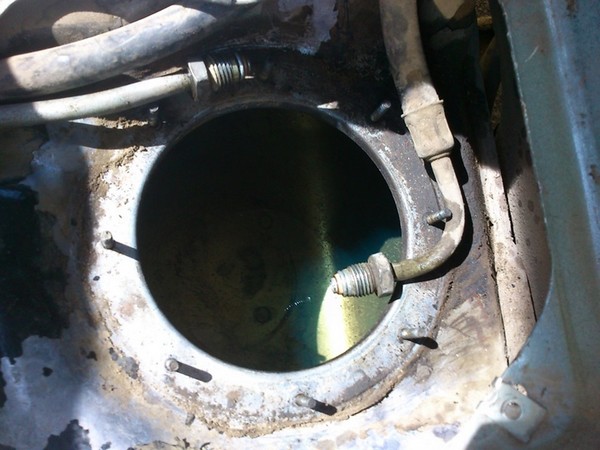

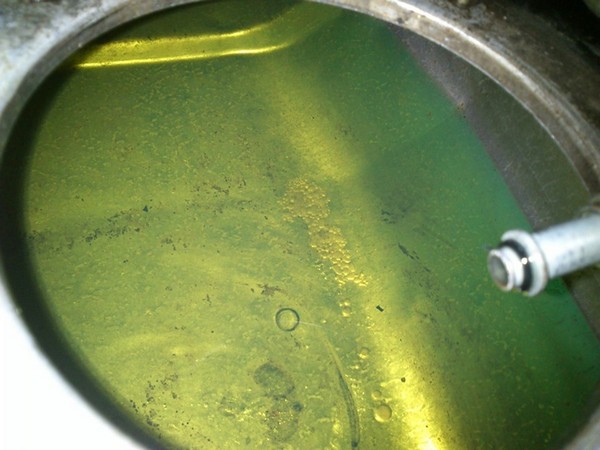

А так, кстати, выглядит вода в баке. Убрал «грушей».

Вместо заключения. Я победил.

Резистивная плата датчиков ДУТ-1-01, ДУТ-1-02 и ДУТ-1-03 — одинакова. Отличие в их конструктивном исполнении. Однако, все три датчика могут быть взаимозаменяемы, при условии переделки электрических соединений.

https://www.drive2.ru/l/2317510/, https://www.drive2.ru/l/2324171/, https://www.drive2.ru/l/2325157/, https://www.drive2.ru/l/2326038/

Ремонт днища ВАЗ 2110, 2111, 2112

История ремонта машины началась как раз из-за пола и всего что к нему конструктивно должно быть приварено. Все

Как самостоятельно поменять датчик топлива на ВАЗ десятой модели?

Датчик уровня топлива ВАЗ 2110 инжектор представляет собой устройство, предназначенное для контроля объема горючего в бензобаке. Этот элемент очень важен для топливной системы, ведь без него водитель не сможет узнать, сколько топлива осталось, соответственно, может случиться проблема, когда бензин просто закончится. Подробнее об устройстве контроллера, его неисправностях и замене вы сможете узнать из этого материала.

Общие сведения о датчике

На ВАЗ 2110 датчик расхода топлива выводит информацию на приборную панель, где расположен соответствующий контроллер. Сам контроллер представляет собой шкалу со стрелкой, которая демонстрирует уровень оставшегося бензина в баке. Многие автовладельцы путают этот регулятор с контроллером давления топлива ВАЗ 2110, но это совсем не верно, ведь это разные устройства.

Читать еще:  Ттс рено набережные челны цены

Где находится?

В отечественных «десятках» датчик топлива (ДУТ) расположен непосредственно в топливном баке, а чтобы сэкономить место, инженеры автомобильного концерна решили установить его в одной конструкции с бензонасосом. Соответственно, если не работает датчик уровня топлива, то для его диагностики и замен потребуется полностью снимать насос. Если вам нужно добраться до устройства, то придется демонтировать заднее сиденье и открыть люк, о чем мы расскажем ниже.

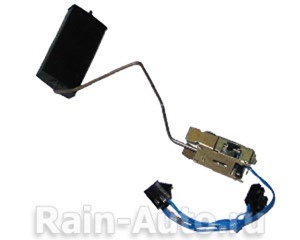

Бензонасос «десятки» в сборе с ДУТ

Устройство и принцип работы

По своей конструкции данный контроллер представляет собой реостат с нихромным сопротивлением. Регулируемый контакт устройства перемещается в результате воздействия рычага поплавка, оснащенного добавочным контактом. Следует отметить, что этот контакт, когда расположен в определенном положении, может замыкать контрольную цепь. В результате этого демонстрируется необходимость использования резервного объема бензина – в зависимости от конструктивных особенностей авто, резерв может составлять от 4 до 6.5 литров топлива. Как сказано выше, предупреждение водителей о нехватке горючего осуществляется на приборной панели посредством стрелок.

Сам по себе контроллер уровня топлива на ВАЗ 2110 представляет собой устройство, которое не может похвастаться большой надежностью. После того, как узел отработает определенный ресурс эксплуатации, его показания могут быть неверными. Обычно это обусловлено основным недостатком устройства – дорожка его контактной группы стачивается в результате силы трения бегунка. Так что если вас интересует вопрос – почему не работает датчик – то в первую очередь необходимо проверить дорожку (автор – канал alehtrikus).

Распространенные неисправности

В зависимости от конструкции, устройство можно будет отремонтировать, незначительно изогнув изгиб бегунка, то есть делать так, чтобы его рабочая поверхность находилась чуть выше. Если же износ слишком большой, то единственным выходом будет замена датчика топлива ВАЗ. Часто бывает такое, что неправильно показывает датчик уровня топлива ВАЗ 2110, решить проблему может регулировка устройства. Необходимо будет произвести демонтаж и изменить положение рычага от одной границы до другой. При этом нужно внимательно контролировать правильность монтажа индикационной стрелки на приборке.

Кроме того, ремонт устройства может быть произведен в том случае, если в автомобиле пустой бензобак, а стрелка при этом показывает наличие топлива в системе. Или если бак полный, а стрелка находится где-то на середине шкалы. В этом случае нужно будет произвести реставрацию правильных значений путем подгиба язычка. Таким образом, вы сможете увеличить полезный ход спицы.

Есть еще один способ изменения параметров устройства, он заключается в позиционном корректировании стрелки на приборке. Чтобы осуществить этот метод, потребуется много времени, поскольку придется снимать контрольный щиток.

В том случае, если вы уверены, что бак вашего автомобиля заполнен как минимум наполовину, но при этом стрелка на приборке показывает ноль, нужно выполнить следующие действия:

  1. Сначала произвести диагностику технической кондиции группы контактов на тыловой части контрольного щитка. Если есть необходимость, нужно будет также подтянуть крепление штекера с проводом.
  2. Также нужно проверить плавность перемещения спицы с поплавком. Обратите внимание на то, что она не должна останавливаться на промежуточных позициях.
  3. Не лишним будет произвести диагностику регулятора на функциональность в целом.
  4. Как вариант, также можно взять под контроль качество контакта проводки, идущей от аккумулятора, а также участка цепи, который проходит под ручным тормозом (автор видео – канал Автоэлектрика ВЧ).

Пособие по замене

Как поменять датчик уровня топлива ВАЗ 2110 инжектор в домашних условиях?

Подробная инструкция представлена ниже:

  1. В первую очередь, следует обесточить электроцепь авто. Для этого нужно откинуть минусовую клемму от аккумулятора.
  2. Далее, откройте задние двери и демонтируйте с фиксатором заднее сиденье. Осторожно вытащите кресло из автомобиля и отложите в сторону. Используя отвертку с крестовым наконечником, вам нужно будет открутить болты, на которых закреплен специальный люк. Сделав это, вы можете демонтировать крышку.
  3. Далее, необходимо отключить и отсоединить проводку, которая подводится к разъему – просто извлеките штекер.
  4. Используя гаечный ключ на 17, необходимо открутить все шланги, после чего магистрали, по которым передается бензин, надо развернуть по сторонам. Эти действия позволят с большим комфортом заняться снятием бензонасоса.
  5. Сделав это, можно открутить гайки, с помощью которых крепится прижимное кольцо. В этом нет ничего сложного – вам потребуется только ключ на 7. Бывает такое, что бензонасос давно не снимался, поэтому гайки крепления могут заржаветь. Если это так, то обработайте их средством WD-40 – оно позволит удалить ржавчину и без проблем выкрутить гайки. Когда крепление будет демонтировано, нужно осторожно поддеть колечко и извлечь из бензобака топливный насос, вместе с ним должны выйти рычаг, а также поплавок. На этом этапе вам необходимо действовать максимально аккуратно, в противном случае вы рискуете повредить узел.
  6. Следующим шагом будет откручивание болтов, который фиксируют непосредственно сам контроллер на узле. Выкрутив их, вы можете снять электрический штекер с регулятора. Далее, из кожуха бензонасоса необходимо извлечь все направляющие, при этом не забудьте о креплениях – их можно отогнуть с использованием отвертки.
  7. Выполнив эти действия, открутите винты, которые находятся на крышке насоса, при этом необходимо проследить, чтобы гайка не вращалась. Для этого ее можно зафиксировать ключом на 5. Демонтируйте саму крышку, так вы сможете увидеть контроллер. Внимательно осмотрите его – вам нужно понять принцип функционирования, чтобы вынести вердикт – рабочий датчик или нет. Если при диагностике были обнаружены неисправности, то устройство нужно будет поменять. Дальнейшая сборка осуществляется в обратном порядке, только не забудьте обработать площадь соприкосновения прижимного кольца и прокладки герметиком.

Видео «Наглядная инструкция по замене ДУТ»

Более наглядная инструкция по теме замены устройства своими руками представлена на видео ниже (автор – Алексей Романов).

Меняем датчик уровня топлива на ВАЗ-2110 своими руками

Топлива в баке всегда должно быть достаточно. Независимо от того, сколько стоит бензин — хочешь-не хочешь, а ехать надо. И если в городе расстояние между бензозаправками максимум 500–800 метров, то за городом можно не рассчитать расход и высушить бак на полпути. Чтобы этого не случилось, всегда следим за состоянием датчика уровня топлива.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действия датчика уровня топлива.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

Читать еще:  Хендай солярис тюмень официальный дилер цены

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Резерва должно хватить на 80–100 км в зависимости от условий и стиля езды.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010 , 21102–3827010 или 2112–3827010 . Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Признаки неисправности и диагностика

Наш датчик не относят к устройствам с высокой степенью надёжности, поскольку сама конструкция нихромового реостата подвержена износу. Иногда прибор можно ненадолго реанимировать, подогнув спицу так, чтобы подвижный контакт отрабатывал неизношенную часть, тем не менее, износ неизбежен и признаки неисправности не заставят себя долго ждать:

  1. Показания указателя уровня топлива нестабильные, стрелка скачет . Это верный признак того, что рабочая поверхность контактных дорожек изношена. Как раз в этом случае можно попробовать подогнуть бегунок, если площадь износа не слишком большая.

Стертые дорожки не восстановишь, а вот грязные можно осторожно зачистить мелкой наждачкой.

Могут стереться контактные шарики ползунка, их бывает два – основной и резервный.

Бывает, что неисправность скрывается в поплавке датчика, потерявшего герметичность и наполненного бензином.

Теоретически мы готовы к встрече с датчиком, теперь протестируем его и при необходимости заменим новым.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

  1. Снимаем минусовую клемму АКБ.
  2. Снимаем подушку заднего сиденья.

Лучше всё пропылесосить.

Отсоединяем клеммную колодку и снова беремся за пылесос – как правило, здесь пыли хватает.

Прижимная шайба фиксируется шпильками небольшого диаметра. Постарайтесь не сорвать резьбу как при откручивании, так и при установке деталей на место.

Вытаскиваем бензонасос и производим внешний осмотр.

Отщелкиваем разъемы датчика тонкой отверткой, а крестообразной выкручиваем винты крепления.

Так бензонасос выглядит без указателя уровня топлива.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом . Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

Если при перемещении поплавка значение сопротивления не изменяется или изменяется скачкообразно, датчик подлежит замене.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Конечно, необходимо помнить, что мы работаем в непосредственной близости от бензиновых паров, поэтому не должно быть и намёка на искру, открытый огонь или включённые в сеть электроприборы.

Заключение

Работы лучше проводить на открытом воздухе или в хорошо проветриваемом боксе. Удачной всем работы и всегда полных баков хорошего бензина!

Датчик уровня топлива ваз 2110

Среди всего разнообразия информации, индицируемой на приборной панели автомобиля ВАЗ 2110, одно из важнейших мест занимают сведения о реальном остатке топлива. Во всяком случае, осознавая, что соответствующий индикатор врет или не работает вообще, любой водитель будет чувствовать себя неуютно, особенно если он находится на уединенной трассе или заведомо вдалеке от ближайшей заправочной станции.

Исходя из сказанного вполне понятно, что любой владелец машины, (в данном случае ВАЗ 2110) должен владеть хотя бы основными знаниями о принципе действия датчика уровня топлива, разбираться в признаках его отказов, знать как его проверить и, по возможности, уметь устранять определенные неисправности без замены этого, не самого дешевого, элемента.

Сам по себе датчик уровня топлива представляет собой реостат с резистором, набранным из нихромового проводника. Перемещение подвижного контакта реостата осуществляется при помощи поплавкового рычага. Конец рычага оснащен дополнительным контактом, который, в определенном положении, замыкает контрольную цепь, свидетельствуя о начале выработки резервного остатка топлива (6,6 – 4,0 литра).

/>

К сожалению, топливный датчик ВАЗ 2110 нельзя отнести к наиболее надежным деталям и со временем можно заметить, как показания уровня топлива начинают резко «скакать». Как правило, основной причиной данной неисправности является стирание контактной дорожки под воздействием бегунка.

В ряде случаев выйти из положения можно путем некоторого изгиба крепления бегунка, разместив его выше изношенного участка, однако если стерта значительная поверхность, то замены датчика не избежать.

Не менее частой проблемой являются случаи, когда стрелка индикатора указывает количество имеющегося топлива с большой погрешностью. В такой ситуации спасти положение может регулировка датчика, для чего следует демонтировать датчик с топливного насоса и затем, изменяя вручную положение рычага от одного крайнего положения к другому, проверить правильность показаний стрелки указателя.

Если в крайних положений спицы поплавка стрелка не указывает «0» (пустой бак) или не доходит до риски «1» (полный бак), то восстановить истинные значения можно путем подгиба регулировочный язычков, тем самым увеличивая ход спицы в ту или иную сторону. Кроме указанного метода имеется способ откорректировать показания путем изменения крайних положений стрелки самого указателя, правда в этом случае придется дополнительно выполнить разборку приборной панели.

Несколько другие действия следует произвести, если при заполнении бака примерно на 50% указатель убеждает нас, что топливо полностью выработано. В такой ситуации следует:

  1. Проверить состояние контактов с обратной стороны приборной панели и при необходимости затянуть гайки, при помощи которых крепятся провода;
  2. Проверить плавность движение спицы поплавка, обращая особое внимание на отсутствие заеданий в промежуточных положениях Параллельно проверить датчик на общую работоспособность;
  3. Проконтролировать подсоединение «массовых» проводов, в том числе и провода закрепленного под рукояткой ручного тормоза.

/>

В случае возникновения необходимости замены датчика топлива, его демонтируют совместно с топливным насосом. Для того, чтобы найти где находиться этот агрегат следует открыть технологический лючок под задним сидением автомобиля.

Решая проблему как поменять датчик уровня топлива ВАЗ 2110 необходимо помнить, что в настоящее время он выпускается в двух модификациях: первый, под владимирскую компоновку приборов, в том числе и для сборки в исполнении Курского АО «Счетмаш».

Второй тип предназначен для VDO. Во избежание введения инструментальной погрешности, взамен отказавшего датчика лучше устанавливать однотипный. В крайнем случае, следует следить, чтобы в маркировке снимаемого и устанавливаемого датчиков обязательно совпадали первые цифры, обозначенные вслед за наименованием. Другими словами ДУТ-1-01 и ДУТ -1-02 являются взаимозаменяемыми, а ДУТ -1-02 и ДУТ-2-02 – нет.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
