Как снять задний противотуманный фонарь

230 Ремонт Focus I

Снятие и установка задних фонарей, замена ламп

На автомобиле с кузовом седан.

. изнутри багажного отделе­ния отворачиваем три пласт­массовые гайки крепления фо­наря.

Отводим фонарь от кузова.

Нажимаем на язычок фиксатора и отсоединяем колодку проводов от фонаря.

Снимаем прокладки со шпилек держателя ламп.

Поочередно поддев отверткой три защелки.

. снимаем держатель ламп с корпуса фонаря.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки.

. и вынимаем лампу из патрона.
Устанавливаем и фиксируем в па­троне новую лампу, повернув ее до упора по часовой стрелке.

Рассеиватель с корпусом пред­ставляет собой неразборную конструкцию.
Поэтому поврежденный рассеива­тель заменяем в сборе с корпусом. Собираем задний фонарь автомо­биля с кузовом седан и устанавли­ваем его на место в обратной по­следовательности.
Чтобы снять задний фонарь на ав­томобиле с кузовом хэтчбек.

. через отверстие в обивке зад­ней стойки.

. отворачиваем пластмассовую гайку нижнего крепления фо­наря.

Ключом «Torx T-25» отворачи­ваем саморез крепления фона­ря к задней стойке.

Отводим фонарь от задней стойки.
Повернув патрон неисправной лампы против часовой стрелки до упора.

. вынимаем его вместе с лам­пой.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки.

. и вынимаем лампу из патрона.
Устанавливаем лампу в обратной последовательности.
Для снятия фонаря.

. нажав на фиксатор.

. отсоединяем колодку прово­дов от патрона лампы указате­ля поворота.

Нажав на фиксатор.

. отсоединяем колодку прово­дов от патрона лампы габарит­ного света и сигнала тормо­жения.

Поддев отверткой, снимаем держатель проводов с корпуса фонаря.
Снимаем фонарь.
Для замены лампы противотуманного фонаря на автомобиле с ку­зовом хэтчбек с внутренней стороны заднего бампера поворачиваем патрон лампы против часовой стрелки до упора.

. вынимаем патрон с лампой.
Заменяем лампу и устанавливаем патрон в фонарь.
Для снятия противотуманного фонаря на автомобиле с кузовом хэтчбек.

. нажимаем на фиксатор с внут­ренней стороны заднего бам­пера.

. и вынимаем противотуман­ный фонарь из бампера.

Нажав на фиксатор.

. отсоединяем колодку прово­дов от фонаря.
Устанавливаем противотуманный фонарь в обратной последова­тельности.
Лампу фонаря заднего хода заме­няем так же, как лампу противоту­манного фонаря.

Фонарь заднего хода снимаем так же, как противотуманный фонарь.

Как снять задние фонари на Лада Веста

Задние фонари на Весте состоят из двух частей (наружная и внутренняя). Одна его часть находится на заднем крыле, а другая на крышке багажника. Также в нижней части бампера встроен задний противотуманный фонарь (светодиоды не меняются). В отличие от Lada XRAY, на Весте для замены ламп снимать фонари не нужно. Чаще всего фонари демонтируют для снятия бампера или регулировки зазоров.

Как снять фонарь на заднем крыле

Потребуется: ключ «на 8».

Порядок действий:

  1. В багажнике в месте крепления фонаря открыть окно в обшивке.
  2. Отсоединить колодки с проводами.
  3. Вывернуть три гайки крепления фонаря.
  4. Снять фонарь, преодолевая сопротивление бокового фиксатора.

Установка выполняется в обратном порядке. Крутящий момент затяжки гаек 2…3 Н м (0,2…0,3 кгс.м).

Как снять фонарь на крышке багажника

Потребуется: плоская отвертка и ключ «на 8».

Порядок действий:

  1. Снять обшивку крышки багажника, отщелкивая 10 фиксаторов (пистонов)кнопок 2 крепления обивки и снять обивку 3 крышки багажника.
  2. Отсоединить колодки с проводами.
  3. Снять фонарь, вывернув три гайки его крепления.

Установка производится в обратной последовательности. Крутящий момент затяжки гаек 2…3 Н м (0,2…0,3 кгс.м).

Как снять задний противотуманный фонарь

Потребуется: снять задний бампер, приготовить ключ Torx T20.

Порядок действий:

  1. Снять фонарь, вывернув два винта его крепления.
  2. Отсоединить разъем с проводами.

Как снять фонари Lada Vesta SW

На универсале для снятия фонарей в пятой двери следует сначала снять обшивку. Затем вывернуть винты крепления фонарей и снять их.

Читать еще:  Шаровая опора рено дастер

Напомним, другие инструкции по ремонту и доработке Весты можно найти в этом разделе.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Топ материалы

Новости

Тюнинг

Обращались ли вы к дилеру по гарантийному случаю на Лада Веста?

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АвтоВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АвтоВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

© 2019 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Замена противотуманок на Прадо 150

Внедорожник Toyota Land Cruiser Prado J150 оснащается светодиодными передними и задними фарами. В комплектации Комфорт, в отличие от всех других вариаций, противотуманные фары производитель устанавливает только сзади. Некоторые водители, желая тюнинговать автомобиль, сталкиваются с проблемой, как снять задние туманки на Прадо 150.

Замена передних противотуманных фар на Прадо 150

Чтобы заменить (или установить) передние светодиодные противотуманки на Прадо 150, необходимо приобрести готовый комплект фар. В него должны входить:

  • светодиодные ПТФ (2 шт.);
  • проставки (2 шт.);
  • пластиковые вставки с хромированным покрытием (2 шт.);
  • кнопка для штатной заглушки;
  • проводка, для подключения фонарей;
  • крепления.

Если изначально Прадо 150 оснащен противотуманными фарами, чтобы их снять, нужно частично разобрать нос автомобиля:

  1. Выкрутить передние колеса до упора, добраться до болтов крепления подкрылков и открутить их.
  2. Снять нижние крепления бампера.
  3. Отжать штатную блокировку и дополнительный подкрылок (если есть).
  4. Просунуть внутрь руку и снять разъем.
  5. Открутить отверткой саморез и можно вытаскивать ПТФ.

В конце нужно снять пластмассовую накладку противотуманки с бампера.

Накладка крепится защелками: чтобы их не сломать, надо аккуратно поддеть.

Круглые пластиковые вставки с хромированным покрытием крепятся к накладке с бампера саморезами.

Теперь можно устанавливать новую противотуманку:

  1. Вместо старой ПТФ поставить новую, завести «ушки» блока фары в пазы бампера и закрепить саморезом.
  2. Установить назад разъем.
  3. Зажать штатную блокировку (дополнительный подкрылок при наличии).
  4. Поставить нижние крепления бампера.
  5. Вернуть болты крепления подкрылков, а затем передние колеса, на место.

Данным способом можно без труда самостоятельно осуществить замену штатной лампы ПТФ на Прадо 150. После установки обязательно нужно проверить, все ли работает.

Замена задних противотуманок

Иногда на Тойота Прадо 150 задние противотуманные фары установлены, но не подключены. Подключить и заменить лампочку несложно. При наличии неподключенных ПТФ достаточно приобрести недостающие провода, кнопку включения в салон (в автомобиле должен быть разъем под нее, закрытый заглушкой).

Чтобы снять задние туманки, необходимо отвернуть крепления снизу бампера на Прадо 150. Затем повернуть патрон фонаря против часовой стрелки, извлечь саму лампу. Прежде чем деинсталлировать фару, обязательно задний бампер частично снять с креплений, иначе в процессе можно сломать их.

Во внедорожниках, выпускаемых концерном Тойота для стран ОАЭ, противотуманных фар попросту нет. Вместо них на Ленд Крузерах Прадо 150 установлены пластмассовые катафоты. Связано это с тем, что климатической особенностью данных государств является отсутствие туманов, снегопадов. Но все же катафоты реально заменить или сделать из них противотуманки.

Читать еще:  Как проверить датчик абс мультиметром видео

Данный вариант внедорожника для подключения противотуманных фар обладает всем, кроме двух проводков, кнопки включения ПТФ.

Также в катафотах нет разъемов для установки лампочек, некоторые водители делают их дрелью самостоятельно.

Установка ксенона

Довольно часто у водителей возникает желание заменить галогеновые лампочки ближнего света Прадо 150 на ксеноновые, потому что их свет белее и сильнее. Но в Российской Федерации установка ксенона на Прадо 150 (и не только) относится к нарушениям ПДД.

Если водитель установил ксенон вместо галогена, то с него взыщут штраф размером 3000 руб. и конфискуют сами лампы. А за передвижение на автомобиле с такой оптикой (неоригинальной) придется поплатиться лишением прав сроком на полгода-год. Владельцам автомобилей с заводскими ксеноновыми фарами достаточно предъявить маркировку (нижняя часть фары, ближе к бамперу) — и все будет в порядке.

В других странах, где законы не так суровы, водители устанавливают ксенон на Прадо 150 вместо галогеновых ламп дальнего и ближнего света и в результате получают более яркое свечение. Но из-за того, что изначально линза не предусмотрена под ксенон, у которого охват свечения шире, возникают засвеченные зоны, что бросаются в глаза при визуальном осмотре.

Владелец волен делать со своей машиной что угодно. Главное, совершая различного рода манипуляции, — не навредить автомобилю и соблюдать законы своей страны.

Nissan Almera >› Бортжурнал › Разборка и снятие задней ПТФ. Покраска рамки

Фонарь задний противотуманный — установлен на российской версии Nissan Almera Classic B10, и родовой болячкой является то, что краска с рамки фонаря облазит.

В моем случае, он ещё и не работал, внутри судя по звуку что-то бултыхалось.
Сделал процедуру: снятия и установки задней противотуманки, и конечно покрасил рамку в цвет кузова.

Иногда тут тема про них всплывает, поэтому решил вынести в отдельный пост.

Живу в городе, эстакаду найти проблематично. Поэтому поступил следующим образом:
по диагонали припарковал авто, что дало возможность подлезть под задний бампер и снять ПТФ (см. фото ниже)

Удобно, что можно подлезть и вымыть всю грязь. О том как выбирал тут, как он моет тут.

Ну а противотуманка, ниже как есть:

А вот так он должен выглядеть в чистом состоянии.
Я свой не сфотал, поэтому фото с просторов интернета

Глава II: Бабайка

Снял. Принёс домой. Открутил рамку, она тяжёлая и сыну моему (на фото выше) очень понравилась. С ней можно играть, ей можно стучать. В итоге я рамку вместе с самой фарой спрятал от него подальше. Да ещё как спрятал!
Уже холода близко, решил покрасить, а найти не могу ((

Всё перелопатил в квартире не могу найти и всё. Начал искать в интернете и БУ фонари.
И сумма я скажу, на них, не маленькая:

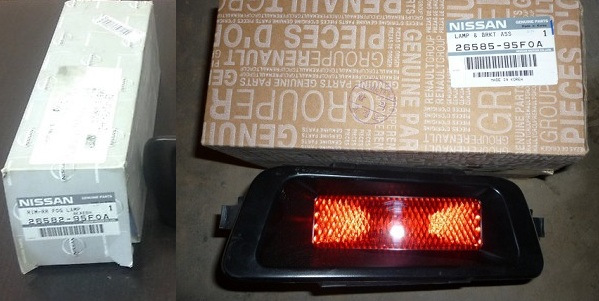

Цена:
• Фонарь задний противотуманный, 26585-95F0A = 3280* руб
• Рамка заднего противотуманного фонаря, 26582-95F0A = 2540* руб.,
• Окантовка заднего фонаря ниссан альмера классик = 2330* руб

Короче, сыну был устроен допрос с пристрастием. Мобилизованы все силы на поиски фары,
т.к. лишние две тысячи отдавать за фару, которая где-то в квартире лежит отдавать не хотелось.

В итоге, решил найти хотя бы лампочку, и вспомнил, что я сам собрал все в один пакет и сложил на кухне, за кастрюли, чтобы сын не добрался. Лампа эта стоит тоже не 5 копеек. (см. фото)

Глава III:Зачистка, подготовка, покраска

С помощью наждачки всё зачистил, что слетало.

Ещё в сентябре были закуплены грунт и краска мотип (MOTIP), подсмотрел здесь же DRIVE2

Читать еще:  Можно ли включать кондиционер в машине зимой

С внутренней стороны решил не заморачиваться: резиновый уплотнитель обклеил бумажным скотчем, резьбовые отверстия забил им же.

Краску в цвет кузова подобрали на авторынке (по лючку от бензобака).

Глава IV: Часть заключительная — не однозначная

Сначала о хорошем: работающая ПТФ пригодилась буквально через месяц. Ездил в Челябинск, началась метель, фуры обходил » на ощупь». И чтобы кто-нибудь не догнал сзади, включал её.

Ну я для эстетического сравнения:

Ну а теперь, почему часть «не однозначная». В итоге, пару раз зимой залез заним бампером в сугроб, и краска с этой рамки ПТФ в некоторых местах благополучно слезла. Тоже произошло и с поводками дворников, которые я покрасил по такой же схеме. Подозреваю, что не подошла грунтовка MOTIP («Грунт праймер Мотип», на Оtzovik.com).

Сейчас уже снимать не буду, попробую просто краской подкрасить.
А фонарь работает — всё гуд, и судя по ценам лучше его не ломать.

Как снять задний противотуманный фонарь

ЗАМЕНА ЛАМП ПРОТИВОТУМАННОЙ ФАРЫ, СНЯТИЕ ПРОТИВОТУМАННОЙ ФАРЫ

Противотуманные фары установлены в нишах нижней части переднего бампера. Замена ламп в левой и правой противотуманных фарах, а также их снятие выполняются одинаково. Данные операции выполняются одинаково на автомобилях со всеми типами кузовов.
Работать удобнее на смотровой канаве, эстакаде или подъемнике, но можно и на ровной сухой площадке.
Для замены лампы открываем капот.
Отворачиваем саморез крепления блок-фары (см. «10.7. Ford Focus II. Снятие блок-фары, замена ламп блок-фары и указателей поворотов»)

Не отсоединяя колодку проводов блок-фары, отводим ее в сторону так, чтобы освободить доступ к задней части противотуманной фары.

Поворачиваем патрон лампы против часовой стрелки.

Нажимаем на фиксатор колодки проводов и отсоединяем ее от разъема патрона лампы.

Вынимаем патрон вместе с лампой (она выполнена заодно с патроном).
В противотуманных фарах применяются лампы Н11 мощностью 55 Вт. Устанавливаем новую лампу в обратной последовательности.
Для снятия противотуманной фары отводим или снимаем блок-фару (см. «10.7. Ford Focus II. Снятие блок-фары, замена ламп блок-фары и указателей поворотов»).

Над задней частью противотуманной фары нащупываем пальцем верхний фиксатор ее декоративной накладки.

Нажимаем на фиксатор (для наглядности он показан на снятой накладке).

Снимаем декоративную накладку.

…преодолевая сопротивление еще четырех фиксаторов (видны на обратной стороне снятой накладки).

Ключом Torx T-25 отворачиваем два самореза крепления противотуманной фары к бамперу.

Вынимаем противотуманную фару из ниши в бампере.

Нажимаем на фиксатор колодки проводов, отсоединяем ее от разъема фары и снимаем фару.
Устанавливаем противотуманную фару в обратной последовательности и проводим регулировку направления светового пучка фары (см. «1.3.1. Ford Focus II. Проверка состояния шин, колёс и регулировка направления пучка света фар»).

ЗАМЕНА ЛАМПЫ В ЗАДНЕМ ПРОТИВОТУМАННОМ ФОНАРЕ И ФОНАРЕ СВЕТА ЗАДНЕГО ХОДА АВТОМОБИЛЯ С КУЗОВОМ ХЭТЧБЕК

В заднем бампере хэтчбека установлены: слева — задний противотуманный фонарь, справа — фонарь света заднего хода
Замена лампы показана на примере фонаря заднего хода. Лампа в заднем противотуманном фонаре меняется аналогично.
Лампу можно заменить, не снимая фонарь. Доступ к фонарю можно облегчить, вывесив заднюю часть автомобиля.

Поворачиваем патрон с лампой против часовой стрелки.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем по часовой стрелке.

Вынимаем лампу из патрона.
В фонарях установлены лампы P21W мощностью 21 Вт.

Нажимаем на три фиксатора.

. вынимаем фонарь из ниши бампера.
Устанавливаем фонарь в обратной последовательности.
