Как сделать чтобы стопы мигали при торможении

Мигающий стоп сигнал в авто своими руками

Многие любители гонок F1 замечали такую особенность, как мигающий стоп-сигнал на болидах. Такой фонарь при торможении не просто горит ярким красным светом, он еще и достаточно часто моргает. И это сделано не для красоты, хотя в этом есть свой определенный шарм.

Хоть моргающий стоп-сигнал используется на болидах F1, но это не мешает использовать такое оборудование на автомобилях, предназначенных для эксплуатации на дорогах общего назначения. Ведь это не в первую очередь делается не для красоты, а повышения безопасности.

Какая польза от мигающего стоп-сигнала?

Стоп-сигнал «Формула 1» при срабатывании привлекает больше внимания, чем постоянно горящий свет. И все потому, что мигание является сильным раздражителем для глаза человека по сравнению статичного неизменного свечения. Благодаря этому мерцающий стоп-сигнал более заметен для других участников. А раз это повышает безопасность, то почему не установить такое оборудование на свой автомобиль, тем более что в конструкции такого прибора нет ничего сложного, и вполне можно изготовить мигающий стоп-сигнал своими руками. Вот только сделать это сможет автолюбитель, хоть немного разбирающийся в радиоэлектронике.

Чтобы сделать моргающий стоп-сигнал своими руками, в схему питания заднего оборудованию включается микросхема, которая и будет обеспечивать мерцание. Самая простая конструкция подразумевает, что при нажатии на педаль тормоза фонарь будет мигать с одной и той же интенсивностью. Но есть и более «продвинутые» схемы моргающего стоп-сигнала, в которых можно задавать алгоритм работы.

Виды схем

Рассмотрим, как сделать мигающий стоп-сигнал на основе микросхемы К561ЛА7. Построена эта микросхема на 4 логических элементах с обозначением 2И-НЕ. Два из них отведены по мультивибратор, а третий – инвертор, в задачу которого отделение мультивибратора от аналоговой схемы, что обеспечивает получение более четкого сигнала. В итоге получаем требуемые импульсы на выходе.

схема стоп сигнала для авто

Далее импульс поступает на базу транзистор КТ816Б, обеспечивающий подачу/запирание электрического тока.

Также в схему может быть включены некоторые дополнительные элементы – конденсатор и диод.

Имеющийся в схеме конденсатор задает частоту срабатывания мультивибратора. Малая емкость его обеспечит высокую частоту мерцания, при повышении емкости частотность мигания будет снижаться. Дополнительно на частоте мерцания сказывается резистор, имеющийся в схеме и обеспечивающий заряжание конденсатора. Диод же в схеме нужен для предотвращения полного разряда конденсатора.

После того, как схема мигающего стоп-сигнала будет собрана, ее сразу можно включать в цепь без каких-либо настроек.

Алгоритм функционирования стоп-сигнала при этой схеме будет таким: при начале торможения, когда водитель нажал на педаль тормоза, фонари начинают мигать, но через 3 секунды свечение становиться постоянным. При повторном срабатывании алгоритм полностью повторяется.

Единственный недостаток созданного своими руками стоп-сигнал F1 базе указанной микросхемы заключается в том, что мигать он будет каждый раз при нажатии на педаль тормоза. А это далеко не всегда нужно. К примеру, при движении в пробке, когда тормоз нужно задействовать очень часто, мигание будет сильно раздражать водителя сзади идущего авто.

Чтобы такого негативного эффекта не было, можно вместо микросхемы использовать контроллер стоп-сигнала с устроенным G-сенсором. Его можно подключить к штатным оптическим приборам или же установить и сделать мигающим дополнительный стоп-сигнал.

Контроллер очень удобен в использовании благодаря тому, что можно задавать некоторые параметры его работы, одним из которых является частота мерцания. К тому же он уже готов к установке, поэтому он является отличном вариантом даже для тех, кто в радиоэлектронике не разбирается.

Срабатывание контроллера осуществляется на основе показаний G-датчика. Чтобы он корректно функционировал, необходимо закрепить контроллер на кузове. Причем это крепление должно быть жестким, никаких вибраций не допускается. Помимо этого, еще нужно правильное позиционирование, для чего у устройства предусмотрен специальный установочный режим. То есть, подбираем место для крепления, правильно ориентируем контроллер по установленным на плате диодам, а после закрепляем. После этого подключаем проводку согласно указанной в инструкции схеме.

Теперь о том, как сделать чтобы стопы моргали. Для этого на плате имеется специальная установочная клавиша, а также сигнальный диод. Обычно в контроллерах предусмотрено 10 режимом мерцания, отличающихся по частоте сигналов.

Чтобы установить подходящий режим мерцания, потребуется помощь. Частота задается так: нажимаем на имеющуюся клавишу и удерживаем, затем просим помощника подать питание на контроллер (нажать на педаль тормоза и держать ее). Диод начинает моргать, постепенно увеличивая частоту. Выбираем подходящую и отжимаем клавишу, после чего выбранный режим сохраняется.

Также на контроллере можно задать порог срабатывания (чувствительность), то есть можно задать условие, при котором будет включаться моргающий режим. А вот если оно не будет соблюдаться, то стоп-сигнал будет работать в штатном режиме.

Это удобно тем, что, к примеру, при движении в пробке порог срабатывания может не достигаться, и стоп-сигнал в этом случае будет гореть постоянно, без мигания. То есть, сзади идущих водителей такой свет раздражать не будет.

А вот при интенсивном торможении, когда порог срабатывания будет превышен, стоп-сигнал замигает.

Интересно, что чувствительность можно задать в достаточно широком диапазоне, начиная от постоянного мерцания (без учета порога) и заканчивая достаточно серьезной перегрузкой (мигать стоп-сигнал будет только при экстренном торможении).

Чувствительность задается все той же клавишей. Установка режима делается так: помощник подает питание на контроллер, после чего нужно зажать клавишу и смотреть на диод. Он будет мерцать, постепенно увеличивая частоту, но при этом с определенными перерывами между ними. То есть, раз моргнул и потух — 1-й режим, дважды моргнул и потух — 2-й режим и т. д. Чем выше режим, тем ниже чувствительность датчика. Достигнув определенного режима – отпускаем клавишу.

Читать еще:  Что такое спойлер для ваз 2114

Как собрать мигающий стоп сигнал?

Те, кто смотрит соревнования Формулы 1, обращали внимание на то, что у многих автомобилей установлен мигающий стоп-сигнал. То есть сигнал не просто горит красным, давая понять преследующим машинам, что выполняется торможение, а еще и мигает. Что это — новая «фишка», дань моде или способ повысить безопасность?

1 Что представляет собой устройство?

Согласно статистике, 24% всех дорожно-транспортных происшествий возникает в результате столкновения с автомобилем, который движется впереди.

Своевременное привлечение внимания водителя к загоревшимся «стопам» позволит намного снизить этот процент. Так считает известный аналитик по ДТП в Германии Йорг Олгримм. И это действительно так. Доказано, что человек больше реагирует на динамические раздражители, чем на статические. Поэтому использование моргающего стоп-сигнала, конечно, повысит безопасность на дороге и поможет избежать дорожно-транспортного происшествия.

Стоп-сигнал — это привлекающий внимание красный фонарь, который мигает. Его устанавливают сзади машины, на уровне глаз водителя. Таким образом все водители, которые будут ехать сзади этого автомобиля, обязательно увидят данный сигнал и смогут вовремя среагировать.

Мигающий стоп-сигнал — это простое устройство, поэтому его вполне реально сделать своими руками. Для того чтобы собрать стоп-сигнал своими руками, достаточно воспользоваться специальной схемой.
Выдавать импульсы будет микровибратор, который основан на микросхеме К661ЛА7. Для управления более весомого тока питания надо использовать транзистор. Чтобы разобраться с работой стоп-сигнала, для начала нужно изучить схему.

2 Как собрать стоп-сигнал?

Существует множество различных схем, с помощью которых можно собрать стоп-сигнал.

Например, одна из них подразумевает, что это устройство просто будет моргать. Также можно найти и более «продвинутую» схему, то есть когда устройство будет работать по определенному алгоритму. К примеру, сначала сигнал моргает один или два раза. После прекращения подачи на транзистор тока (во время паузы) сигнал будет гореть на половину накала. Именно таким образом и появляются эффекты мерцания.

Чтобы было проще понять, как работают эти схемы, можно взять одну из них в качестве примера, например, К561ЛА7.

Микросхема К561ЛА7 является сердцевиной этой разработки, которая состоит из 5 элементов «2И-НЕ». На первом и втором элементе расположен мультивибратор, а на третьем — инвентор. Благодаря последнему создается нужный сигнал на выходе, так как инвентор разделяет мультивибратор от схемы. Функцию открытия и питания нагрузки на эммитере выполняет транзистор КТ816Б, на который и подается сигнал, проходящий через инвентор.

Также есть аналогичная микросхема, но с добавленными конденсатором и диодом. На протяжении одного или двух импульсов конденсатор заряжается, а затем разряжается на транзистор при непосредственном «провале», в результате чего возникает эффект моргания. Диод добавили для того, чтобы он предотвращал разряд конденсатора. На схеме диод обычно не отображают, поскольку можно применить абсолютно любой диод. После того как моргающий стоп-сигнал будет собран, никакие дополнительные наладки не потребуются, так как он будет уже работоспособным.

Вместимость конденсатора влияет на частоту моргания. Например, на микросхеме К561ЛА7 питание составляет от 3 до 15 В, поэтому ее можно подключать сразу к бортовой сети, что является еще одним плюсом.

Алгоритм работы сигнала следующий: если нажать на педаль тормоза, сигнал мерцает первые 3 секунды, после чего горит постоянно. При повторном нажатии на педаль тормоза все повторяется в точном порядке.

Но возникает вопрос, а как же быть в пробке? Не будет ли моргание мешать сзади стоящему водителю, слепя его огнями? Будет. Но как раз для этого был придуман контроллер стопа со специальным G-сенсором. Его предназначение заключается в том, чтобы увеличить заметность автомобиля при торможении.

Контроллер следует устанавливать в соответствующем положении и надежно закреплять, чтобы он держался жестко и прочно. Нулевое положение можно установить с помощью специального режима установки, который прилагается в контроллере.

Теперь что касается того, как активировать этот режим. Сделать это достаточно просто, но выполнять данную процедуру необходимо с уже зажатым тормозом. Поэтому проще всего будет попросить о помощи друга, который зажмет тормоз и тем самым подаст питание на устройство. После выставления нулевого положения потребуется настроить частоту мигания. Как правило, контроллер имеет 10 режимов частот. Они могут быть различными — от самого медленного до почти постоянного горения. Для того чтобы выбрать частоту, необходимо зажать кнопку, а затем по количествам моргания определить и выставить нужную частоту. После того как будет выбран оптимальный вариант, необходимо отжать тормоз и провод, которым питается устройство.

После выполнения данных действий можно с помощью кнопки задавать непосредственно порог, при котором будет срабатывать мигание. Его смысл заключается в том, что если водитель не будет превышать этот порог, то стоп будет светиться, как светился все время, а при превышении — уже с выставленными частотами. Контроллер имеет в себе 12 порогов, которые тоже разбиты по группам. Первые 5 порогов — это районы слабого торможения, следующие 3 или 4 — это торможение с АБС. Последние предназначены при перегрузке в 1G. Цены контроллера сравнительно невелики. Как правило, они зависят от нагрузки подключения.

Теперь вы знаете, как сделать стоп-сигнал и зачем он нужен. Осталось только выбрать подходящую схему, и можно приступать к его изготовлению.

Читать еще:  Какие штампованные диски лучше для ваз

Сообщества › Электронные Поделки › Блог › Адаптивный (мигающий) стоп-сигнал при экстренном торможении

Доброго времени, клубни!

После того, как я сделал Led стопари решил я еще поколхозить над стоп-сигналом, а именно доработать стоп-сигнал мигающим вариантом при экстренном торможении. Именно при резком торможении, не в пробке, не при простом тормозе, а именно в ситуациях когда это необходимо для тех кто едет сзади и для моей задницы тоже. Так как часто бывает, то догоняешь пробку, то на левой полосе уборочная машина за поворотом, то еще какая беда, и я как нормальный автолюбитель сначала реагирую тормозом, потом смотрю куда слинять и, конечно, смотрю в зеркало заднего вида, а не заснул ли тот, кто за мной…
Вооружившись теорией и исследованиями немцев (пункт Адаптивные ( мерцающие ) фонари стоп-сигнала) приступил к вариантам реализации.
Если раньше подобные системы были уделом дорогих авто, то теперь свежие авто через одну оснащаются подобной системой.
Итак, что пришло в голову… Нужно: регулируемый датчик торможения (отрицательного ускорения) подающий сигнал на реле, мигалка – он же прерыватель с регулировкой частоты с возможностью мгновенной работы от появившегося тока… и все.) провода, паяльник и время… еще)

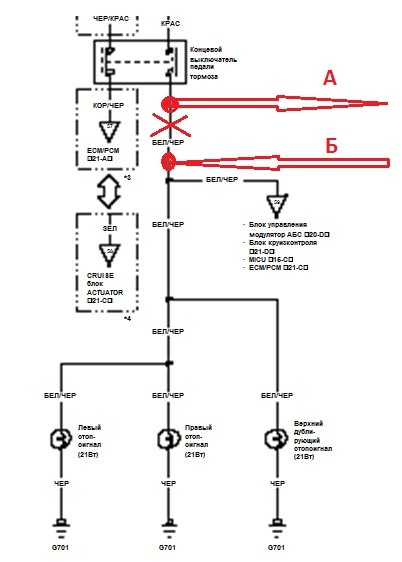

Прикинул схему устройства – см. рисунок.
Изучаем схему электрики стоп-сигнала. Питание с аккумулятора после предохранителей подается на концевой выключатель педали тормоза, а с него сразу на лампы стоп-сигнала.
Нашли педаль — нашли концевик и нашли разъем. Определил на каком проводе есть ток, и на каком он появляется после нажатия на педаль. Нам нужен тот провод на котором ток появляется после нажатия на педаль.
Прерываем его – ближний к концевому выключателю будет точка А, возвратный провод – точка Б (см. схему). Масса на болте под обшивкой.
Достаем необходимое, датчик торможения я не нашел и применил угловой датчик, который отлично справляется с реагированием на перегрузку при торможении. От угла наклона самого датчика зависит при каком торможении он сработает. Все гениальное просто — в колбе металлический шарик который при торможении поднимается по колбе в гору и замыкает контакт (см. фото).
Заказал регулируемое реле поворотников (мигания).
Получаем, проверяем подключая 12В, прикидываем где и как разместить, чтобы был доступ к регулировкам. Я решил повесить все на защитный кожух над педалями (под торпедой).
Вывел в прорези датчик и ручку регулировки частоты мигания.
Собрал, подключил, отрегулировал…
Что имеем: обычный стоп сигнал при обычной езде, обычном торможении, в пробках и пр…
При резких (тапок в пол) торможениях срабатывает датчик торможения, прерывается плюсовое питание ламп стоп-сигнала на импульсное с реле мигания… Продолжительность работы аварийного стоп-сигнала равна времени наличия отрицательного (инерционного) торможения… Т.е. если резко нажать на тормоз при 20 км/ч и остановиться за пол секунды то и мигание будет пол секунды а при продолжении удержания педали тормоза – тормоз после мигания возвращается в обычный режим горения. При высоких скоростях и резком торможении мигание будет продолжаться весть путь резкого торможения до момента остановки, снижения резкости торможения или прекращения нажатия на педаль тормоза…
Снял видео в гараже – места немного но реакция стопов вполне понятна.

Попробую сразу ответить на популярные вопросы:
1)Где предохранитель? – не требуется. Схема под напряжением только при нажатой педали тормоза и после пары штатных предохранителей.
2)Почему просто не включать аварийку в таких ситуациях?! Потому что до нее нужно дотянуться при этом тормозя или совершая маневр уклонения.
3)Крутые спуски или подъемы влияют на датчик?! Да. В моем расположении датчика — только крутые спуски и только при условии нажатой педали тормоза. На крутых спусках – предупреждающий стоп-сигнал не помешает!)

Через месяц-два мозги моей машины не выдержали и выдали на табло ошибки ABS, VSA и /!.
Пошаманил с перемычкой на диагностике – ошибка ABS 68 – концевик.
Понятно, что авто по одновременному размыканию обоих контактов (что не возможно по конструкции концевика) решает что концевик накрылся.
К тому времени я уже замутил LED поворотники по кругу с доработкой штатного реле, и решил я переделать схему и подать сигнал (+12В) с углового датчика на штатное реле поворотников (аварийки) через диоды на оба канала Tl + Tr (левый+правый) как при включении штатной аварийки (см. схему на штатном реле).
Убрал за ненадобностью реле мигания — эту работу выполняет штатное реле поворотников.
Этим я решил вопрос с ошибкой, оставил цельной тормозную систему + ABS, не менял расположение платы ну и при экстренном торможении к штатным стопам прибавилась иллюминация аварийкой для пробуждения едущих за мной…

1,5 года — полет нормальный. Бывает едешь, забыв про это дело, припрет резко оттормозиться и вспоминаешь, что она не дремлет…

Как сделать мигающий стоп сигнал своими руками? Наше руководство

Многим водителям интересно, как сделать мигающий стоп сигнал своими руками. Это, пожалуй, один из самых привлекающих внимание видов тюнинга. Делается такая доработка не слишком сложно. Ну, а внешний вид улучшается значительно. Благодаря такому тюнингу, несложно выделиться на дороге из потока. Конечно, далеко не все полицейские смогут оценить идею. Поэтому, желательно предусмотреть способ быстрого отключения такой функции. Стоп-сигналы могут работать как в мигающем режиме постоянно. Так и фрагментарно, только сразу после нажатия.

Читать еще:  Что лудше голф4 или форд фокус

Это зависит от пожеланий самого владельца. Можно сделать мигающей только светодиодную полосу. Это выглядит достаточно эстетично в сочетании со статично горящими фонарями.

Как сделать мигающий стоп сигнал своими руками? Чтобы более полно ответить на этот вопрос следует разобраться в принципе работы подобной переделки. По сути, в обычную схему встраивается специальное реле. В результате, после нажатия на тормоз стоп-сигналы начинают работать в импульсном режиме. Через пару секунд начинается работа в обычном режиме. На практике это выглядит как несколько миганий и далее фонарь просто горит. Это привлекает внимание едущих сзади водителей. Таким образом, снижается риск возникновения аварийной ситуации.

Это, пожалуй, самый простой способ сделать мигающий стоп-сигнал. Правда, эта схема не всегда надежна. Возможны отказы реле, но тут все зависит от качества сборки. Для изготовления такого приспособления можно взять практически любое реле поворотников. Но, лучше всего, если это будет релюха, уже используемая на вашей модели. Это облегчит работу по подключению и снизит риск отказа.

Подключение производится в штатную проводку. Сделать это несложно. Желательно добавить в схему предохранитель. Подойдет, такой же, который устанавливается в вашей машине на поворотники. Перед окончательной установкой желательно проверить работоспособность собранной схемы. Недостатком такой конструкции, является постоянное мигание сигнала.

С помощью этой микросхемы можно сделать блок управления стоп-сигналами. При правильной сборке вы сможете настроить стоп-сигнал по своему вкусу. Для изменения количества миганий меняется емкость конденсатора С1, а также сопротивление резистора. Вторая цепь С2-R2, регулирует периодичность вспышек. Чтобы, избежать проблем на дороге с работниками правоохранительных структур, желательно добавить в схему возможность быстрого отключения функции.

Делается это двумя способами:

  • Можно поставить в салоне кнопку с резистором в 1 кОм. При ее нажатии ток подается в обход микросхемы и стопы работают в обычном режиме;
  • Более простой вариант, это использование обычного переключателя, с помощью которого производится коммутирование стоп-сигналов на обычное питание в случае необходимости.

Для тех, кто неплохо разбирается в электронике, будет интересно собрать приспособление самостоятельно на монтажной плате. За основу нужно взять схему, описанной выше микроплаты К561ТЛ1. Некоторые элементы можно заменить. Тут все зависит от ваших потребностей. А точнее, от типа осветительных приборов используемых в стоп-сигналах. При обычных галогенках можно ничего не трогать. При использовании светодиодов следует добавить резистор на 5,3 кОм. Его располагают сразу после, выводов микросхемы. Дополнительно перед каждым светодиодом устанавливают сопротивление 1 Ом. Это позволяет подавать на них оптимальную силу тока.

Ознакомившись с принципиальной схемой, можно переходить к ее созданию на практике. Для этого вам понадобится сделать электронный макет платы. Делается это с помощью специальных компьютерных программ, например, Sprint Layout. После чего, получившийся макет распечатывается на фотобумаге, при ее отсутствии подойдут листы из глянцевого журнала. Далее производится печать самой платы, вы можете использовать наиболее подходящий для вас способ. Когда плата будет готова, размещаем все элементы согласно схеме. Производим испытания, и если все работает нормально, устанавливаем получившийся прибор в автомобиль.

Заключение. Как правило, многие водители стремятся украсить свое авто. Поэтому, часто можно встретить различный тюнинг световых приборов. И соответственно, немалое количество автолюбителей интересуется, как сделать мигающий стоп сигнал своими руками. Сделать такую доработку штатных осветительных приборов, может практически каждый человек.

Мигающий стоп сигнал своими руками

Многие обратили внимание, что в автомобилях, которые участвуют в формуле 1, стоп сигнал не только горит красным, но и мигает. Такого рода сигнал дает понять, что выполняется торможение. По аналогии люди дорабатывают стоп сигнал своих автомобилей. Есть много способов достичь мигания стоп сигнала, рассмотрим наиболее популярные.

Мигание стоп сигнала при помощи реле поворотника

Понадобятся следующие элементы:

  • реле поворота с 3-мя контактами (792777, 495.3747, 481.3747);
  • колодка для реле;
  • 3 провода, около 20 сантиметров каждый;
  • 3 фишки, вида «папа».

Дальше выполняем подключение по схеме, а именно: плюс в 49 контакт, массу в 31 контакт, а плюс лампочки в контакт 49а.

Результат на видео

Мигающие стоп сигналы по схеме двух таймеров

Эта схема имеет некоторые преимущества, но требует большой багаж знаний, времени и сил на воплощение. Имеет одно отличие от первой схемы: мигают стопы в первый момент торможения, а потом просто светятся в обычном режиме.

При желании, можно отрегулировать частоту вспышек и продолжительность мигания.

Для воплощения схемы в жизнь необходимо следующее:

ПозицияНоминалКоличество
C1,C70.1 мкФ2
C2,C647 мкФ/25В, диаметром не более 5 мм2
C3,C50,01 мкФ2
C44,7 мкФ/25В1
DA1,DA2NE555, таймер в корпусе DIP2
K1Реле DS-115c, 12В/12А1
R1100 кОм1
R247 кОм, подстроечный резистор1
R3,R7,R910 кОм3
R4200 Ом2
R5,R81 кОм2
R622 кОм, подстроечный резистор1
R1010 Ом1
VD1…VD31N41481
VD41N40071
VT1BD136 в корпусе TO-1261
Печатная плата60х40 мм1

Плата должна быть встроена в корпус, для этого в плате есть отверстия под монтажные болты.

Подключение осуществляется в разрыв провода, который идет к лампочкам и чаще всего располагается в багажнике, поблизости от задних фонарей. Не забудьте провести от разъема входа к корпусу автомобиля отдельную массу. Если все собрано правильно, то устройство, без дополнительных настроек, выполняет свое предназначение.

Автор: Белов Николай. Ивановская область.
