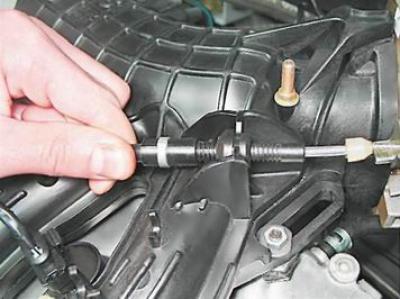

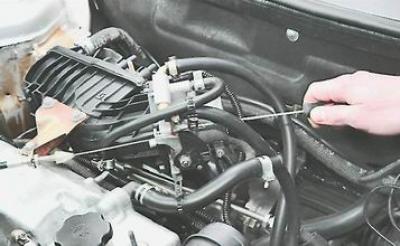

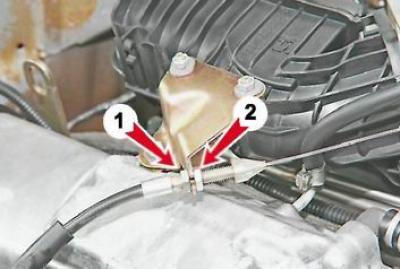

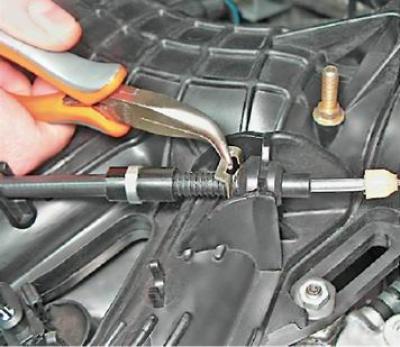

Как регулировать дроссельную заслонку 2112

Позавчера забрал долгожданную посылку из Находки. Пользуясь случаем хочу поблагодарить Данила из Находки, нашего однофорумчанина, который очень помог мне с приобретением дроссельной заслонки. Данил, спасибо!

Я уже когда-то рассказывал, что у моего Краукняги были высокие обороты на холостых. Когда я пытался их понизить регулировкой заслонки, то её закусывало. Было выяснено, что в корпусе заслонки появилась выработка из-за люфта самой заслонки и получалось, что либо её закусывает, либо обороты высокие. Так и ездил некоторое время с 1200 об/мин))) на холостом ходу.

Было решено заслонку заменить, долго искал и общался в сетях, что бы получить именно нужную мне заслонку. Без ТРК и всего прочего.

В общем посылка получена. Данил предупредил, что датчики просто прикручены к заслонке и они нуждаются в отстройке. Раньше слышал, что все боятся трогать этот датчик. Типо нужен некий «прибор», которым можно её отстроить и еще уметь надо. Еще проконсультировался у одного дальнего знакомого, который имел дело с подобными датчиками и он бегло сказал мне про какие-то щупы 0,4 и 0,7 и про сопротивление «0» и «бесконечность. Я пару раз переспросил, он повторил то же самое, я ничего не понял, сказал: «Спасибо. Понятно» и удалился))

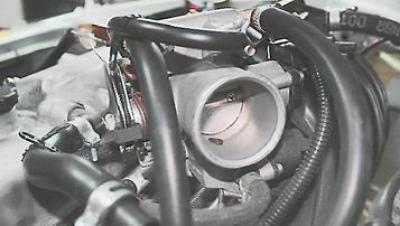

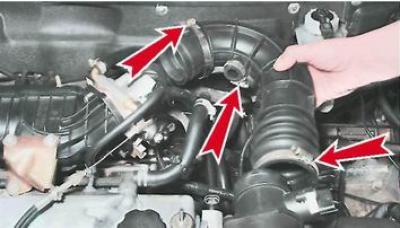

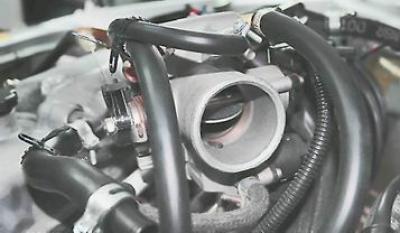

Сначала я просто поставил «новую» дроссельную заслонку, установив ДПДЗ на глаз как на прошлой. На всякий случай сбросил мозг. Завел, прогрел и вижу как падают обороты. Упали и остановились на 800. Радости не было предела. Думаю какой же я молодец и какие у меня руки золотые, что я вот так взял, воткнул датчик, поставил заслонку и у меня всё ОК.

На следующий день поехал по делам. Сначала все было нормально, но не привычно, потом показалось, что коробка стала «подпинывать». Но каково было мое удивление, когда я решив опередить одну машину на подъеме (не подумайте, в данном направлении было две полосы), я понял что машина не едет. Точнее едет, но не как «хищник», а как «овощ». Самый настоящий овощ. Смотрю на тахометр – 2200-2300 об/мин., я тапок в пол – ничего не меняется. Отпускаю педаль – обороты падают. Тапок в пол – 2200)). Я назвал это «режим пенсионера». Сразу подумал, что дело в датчике или самой заслонке. Заехал к отцу — взял штангенциркуль, к тестю – взял Цешку (Омметр, которым и оказался тот загадочный «прибор»). Поехал домой регулировать датчик.

Я заранее побаивался процесса регулировки ДПДЗ, но почитав мурзилку приободрился. Тем самым мифическим прибором оказался Омметр, которым нужно замерять сопротивление на разных контактах датчика при различных положениях заслонки, пока не получишь показания как в книжке (специально выкладываю скан). Затруднение вызвало отсутствие щупов 0,45 и 0,55 мм. Я слабо понимаю, что собой должны представлять эти щупы и решил просто изготовить подобие прокладок толщиной 0,45 и 0,55 мм, которые планировалось подсунуть между рычагом и регулировочным винтом, что бы приоткрыть заслонку. Так как «знакомый» назвал немного другие цыфры (0,4 и 0,7) я сделал еще одну прокладку 0,7 мм. Сами понимаете, что при изготовлении из изоленты прокладки толщиной 0,45 мм (меньше половины миллиметра) пришлось вспоминать как пользоваться штангенциркулем. Сначала, я потренировался на снятом блоке дроссельной заслонки, что бы понять где мерить сопротивление и как. В результате примерно понял в какую сторону и для чего крутить датчик. Пошел к машине и полулежа на двигателе стал то же самое проворачивать на уже установленном датчике. Честно Вам скажу, что добиться результатов как на таблице из книжки я не смог, получилось лишь при заслонке открытой на 0,4 наблюдать сопротивление «0», а при 0,7 – бесконечность. То есть как мне посоветовал знакомый. Скажу Вам, что и этого было добиться очень трудно. Пару раз я уже все выстраивал как надо, но даже при осторожной фиксации (затягивая болты) датчик смещался на нанометры и менял показания. С 3-го раза получилось. Я всё настроил, потом прикрутил, но затянул не до упора и уже лёгкими постукиваниями исправлял отклонения из-за прикручивания. Потом просто затянул. В принципе эти показания, подсказанные мне, почти совпадают с теми, что в таблице. Они просто являются более грубыми. Возможно одной из причин того, что я не смог отстроить «как в книжке» стало то, что там идеальные параметры (для нового автомобиля), а моему почти 20 лет уже.

Главное результат! Сегодня покатался. Холостые: 750-800, на разгон все ОК. Коробка больше не «подпинывает». Я так понимаю, что коробка не совсем адекватно себя вела из-за того, что датчик давал не правильный сигнал и смесь была бедной, а обороты низкими, вот комп и дотягивал обороты до переключения. В целом результатом доволен, не бойтесь пробовать делать это сами если это необходимо. Просто если есть что терять (прошлые настройки) поставьте метки с двух сторон датчика и всегда сможете вернуть все обратно.

-Регулировка ДПДЗ

Опции темы

Поиск по теме

-Регулировка ДПДЗ

0,5 В. На оборотах 2000 об/мин, —

0,6 В.
Питающий провод этого датчика должен иметь

5 В.
Заглушите двигатель, переведите ключ в положение ON. Подключите вольтметр к среднему проводу. При медленном нажатии на педаль акселератора, напряжение будет меняться от 0,5 В до 4 В (в зависимости от положения газа).
ДВДЗ устроен проще: это обычный механический сенсор (контакт), который регистрирует полностью закрытое положение ДЗ и начало её открывания.

Проверка:
1. Вакуумник должен быть под разряжением (использовать компрессор, или механически зажать, чтобы не было воздействия на ДЗ со стороны вакуумника);
2. Разъединить разъём ДВДЗ;
3. Цепь между 4 и 5 контактами разъёма ДВДЗ будет проверяться с помощью омметра;
4. Вставить щуп между упорным винтом и ДЗ толщиной 0,05 мм — цепь должна существовать;
5. Вставить щуп между упорным винтом и ДЗ толщиной 0,15 мм — цепь должна прерваться;

Если разрыв контактов отличен от вышеуказанной схемы, следует отрегулировать ДВДЗ:
6. Вакуумник должен быть под разряжением (использовать компрессор, или механически зажать поршень, чтобы не было воздействия на ДЗ со стороны вакуумника);
7. Ослабить стопорные винты (только головка на 7мм или крестовая отвёртка). Вокруг нижнего винта будет вращаться корпус ДВДЗ
8. Разъединить разъём ДВДЗ;
9. Ключ зажигания «ON»;
10. Вращением корпуса ДВДЗ добейтесь условий 4 и 5.

11. Подтяните (не до конца) винты корпуса ДВДЗ
12. Убедитесь 2-3 раза, что условия 4, 5 выполняются (с каждым щупом соответствующее условие)
13. Затяните винты корпуса ДВДЗ
14. Убедитесь в выполнении условий 4, 5 ещё раз.
Цепь должна быть замкнута при полностью закрытой ДЗ.
Схема обучения ECU нулевым положениям ДЗ (не путать с обучением холостого хода!):
1. Прогрейте двигатель
2. Вакуумник должен быть под разряжением (использовать внешний компрессор, или механически зажать, чтобы не было воздействия на ДЗ со стороны вакуумника);
3. Запустить двигатель
4. Хорошо прогреть двигатель
5. Заглушить (ключ в ‘OFF’ – крайнее положение против хода часовой стрелки)
6. Повернуть ключ в ‘ON’ и ждать не менее 5 секунд.
7. Повернуть ключ в ‘OFF’ и ждать не менее 9 секунд.
8. Повторить шаги «6» и «7» 20 раз.
Важно! Не следует регулировать винт упора (стопорный винт) кулисы дроссельной заслонки и винт предпускового (вакуумного) открытия ДЗ. Они залиты краской и имеют заводскую установку.

От себя
Всю регулировку проводил на снятом блоке ДЗ.
Регулировку винта проводил следующим образом:
плавно закручиваешь винт до соприкосновения с ограничителем и добиваешься хода заслонки без закусывания. Фиксируешь винт, несколько раз щелкаешь ограничителем под действием пружины по винту( я отводил ограничитель до конца и резко отпускал), убедившись что закусывания нет начинаем регулировку датчика.
Для начала надо проверить всё ли в порядке с контактами.
все положения( откр, закр, плавность потециометра лучше проверять стрелочной цешкой или светодиодом через батарейку-тогда будут видны повреждения в пленке потенциометра.).
