Как поменять концевик ручника на приоре

Установка датчика ручного тормоза и датчика нейтральной передачи в Ладу Приору

Не дает мне покоя моя сигналка, точнее, ее неполная корявая установка, поэтому пока есть свободное время, не теряю его даром.
После подключения автозапуска обнаружилось, что датчик сигналки на ручной тормоз оказался не рабочим. Проявлялось это в том, что сигналка при автозапуске не реагировала на опускание рычага ручника. Хотя согласно устройству автозапуска отключение ручного тормоза должно глушить заведенный автозапуском двигатель и не запускать автозапуск при опущенном ручнике.
Снова полез в блок сигналки и стал смотреть, где и куда идет оранжево-фиолетовый провод датчика ручника. Обнаружилось, что его тупо прицепили к черному проводу, идущему на массу — этим и объясняется то, что сигналка видит ручник всегда поднятым! Отцепил его от массы и протянул провод к концевику ручного тормоза. Можно, конечно, было снять приборку и врезаться в ней к проводу-сигнализатору ручника, но я решил, что если и кидать соплю, то тогда уж напрямую к концевику, чтобы не ковырять заводской шнур.

Искомый провод датчика ручника.

Концевик (датчик) ручного тормоза.

Все манипуляции приходилось выполнять одной рукой внутри подлокотника. Очень неудобно, причем штатный провод концевика ручника короткий. Спасала щель для хода рычага ручника — в нее пролезала отвертка и тонкогубцы.
Принцип работы автозапуска на автомобиле с механикой подразумевает использование логической нейтрали при выполнении процедуры подготовки к автозапуску: иными словами, приехал — включил нейтраль (двигатель работает) — дернул ручник — нажал на кнопку с ключиком на брелоке сигналки — вытащил ключ из замка зажигания — в течение 20-30 сек. вышел из машины и закрыл ее. Если все выполнено правильно, то сигналка сама заглушит двигатель и автозапуск сработает. Не удобно, особенно если нужно еще какие-нибудь вещи вытаскивать, или если после процедуры постановки на автозапуск придется открыть машину, то она уже не заведется с сигналки.
Другое дело на АКПП, в любой момент без лишних процедур и манипуляций нажал на ключик, и машинка уже прогревается. Можно, конечно, и на МКПП использовать такой алгоритм автозапуска, но это чревато возможным автозапуском на включенной передаче, ну и соответствующими последствиями.
После подключения автозапуска решил что-нибудь придумать, чтобы использовать его в режиме АКПП. Вывод кнопки на разрыв/соединение перемычки на блоке сигналки отпал, т.к. ее можно забыть нажать также, как и поставить рычаг КПП в нейтральное положение. Стал шерстить интернет, надеясь найти что-то типа датчика нейтрали на переднеприводные ВАЗы, хотя о нем никогда не слышал.
И чудо, поисковик выдал несколько ссылок на датчик нейтрали, в том числе и на Драйв! Просмотрел все посты, спасибо всем, но как первоисточник использовалась везде одна и таже ссылка: #

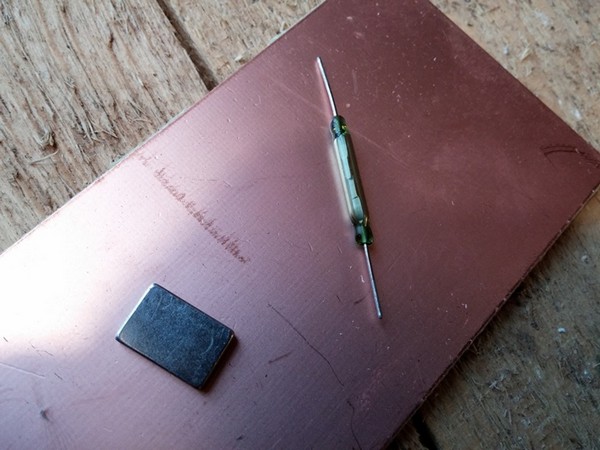

Решил сделать и себе такой датчик! Сходил в радиотовары купил самые мелкие герконы (18 мм), кусок текстолита и магнитик.

На сайте-источнике имеется и чертеж с размерами датчика, но из-за того, что мой шарнир кулисы отличается от того, что на картинках в источнике, мне пришлось создавать датчик с нуля.

Моя кулиса. Люди подсказали, что это от Гранты. Я такой и на Калине видел.

В итоге получилось три варианта текстолитовой пластины под датчик. Все визуально одинаковы, но приходилось подгонять расстояние между отверстиями и длину пластины.

Читать еще:  Ралли белые ночи 2020 в карелии

Один из вариантов. Медь с пластины удалял напильником, т.к. вытравливать было нечем, да и дольше намного.

Припаиваем герконы последовательно к пластине (решил, что два будет намного надежнее!) и провода на разрыв.

Вот, что получается.

Здесь очень схематично указал в мм размеры и расположение отверстий на моем варианте. Сверло для крепления 8 мм, для контактов 2 мм (можно и меньше).

После этого прикрепляем гнезда (мамы) на концы проводов, и датчик готов!

Завтра, если будет все нормально, буду ставить датчик на кулису КПП и настраивать его под нейтраль. В 100%-ной результативности работы датчика и всей системы «сигналка — датчик нейтрали — автозапуск в режиме АКПП» пока не уверен. Но пробовать огромное желание! Если ничего не выйдет или система окажется ненадежной, то буду пользоваться, как и раньше автозапуском с использованием логической нейтрали в режиме МКПП.

Продолжаю вчерашнюю тему про автозапуск в режиме АКПП на механической коробке с помощью датчика нейтральной передачи.
Датчик готов, оставалось разместить магнит, замыкающий цепь датчика, на рычаге КПП и закрепить сам датчик на оси рычага.
Прикинув положение датчика на оси рычага, стало ясно что ставить магнит нужно на какую-нибудь основу толщиной около 10 мм, иначе герконы будут слишком далеко от магнита и замыкаться не будут.

Искал в сарае, что бы такое придумать. Наткнулся на старый карболитовый клеммник и срезал с него часть под ширину магнита.

для приклеивания использовал СуперМомент гель, держит отлично, оторвать очень тяжело!

Для удобного и надежного крепления датчика решил ставить на ось рычага две гайки: одной затянуть рычаг, а второй уже сам датчик. Срезал «лишнее» с первой гайки болгаркой.

Затянул рычаг и приклеил на него магнит.

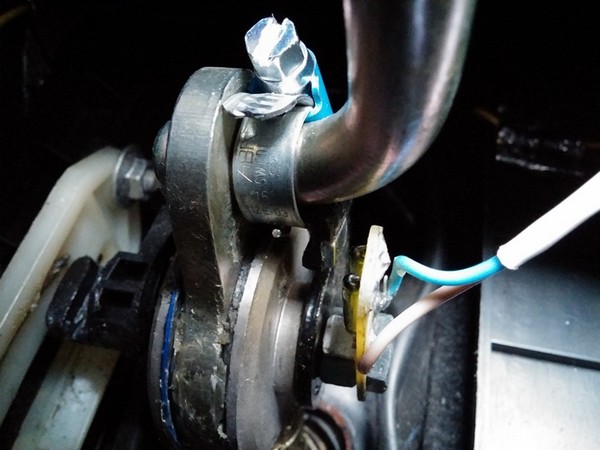

Датчик на месте. Нейтральная передача.

Первая передача. Третья и пятая так же.

Третья передача (первая, пятая).

Уже после установки датчика столкнулся с трудностью тестирования его работы. Мультиметра нет, лампочку городить чтоб прозвонить не захотелось. Решил все-таки сделать разрыв в сигнальной лампе приборной панели. Для этого снял с концевика ручника колодку и прицепил ее после датчика нейтрали — теперь согласно схеме, лампа ручника на приборке будет гореть только на нейтральной передаче.

Машина стоит на ручнике и на нейтральной передаче.

После установки протестил работу датчика нейтралки: 1) при включенном зажигании и ручнике переключаю передачи — лампа ручника загорается только на нейтрали; 2) при попытке автозапуска на передаче или с опущенным ручником сигналка включает зажигание и выдает ошибку запуска двигателя, на дисплее брелка появляется значок НЕвключенного ручного тормоза.

Брелок сигналки. В кружке сигнализатор НЕ включенного ручного тормоза — в моей системе еще и включенной передачи.

Проект считаю удавшимся на 100%, система работает исправно. Насчет надежности говорить еще рановато, посмотрим, как будет служить.

Теперь о Шпоре. Решился все-таки прошить мозги на машине после праздников. Не то что бы Шпора не дает эффекта, нет, просто решил перед прошивкой привести динамику автомобиля в заводское тупое состояние, чтобы после прошивки жопомеру было легче почувствовать эффект от новой программы. Поезжу так недельку-две, чтоб привыкнуть.
При первом трогании без Шпоры заметил насколько тупым стал двигатель. Отклик на педаль никакой, машина начинает разгоняться только после 3000-3500 оборотов, как будто сзади прицеп. Разница со Шпорой и без очень внушительная и заметная. Так что, если еще кто-то сомневается в ее пользе, советую, ставьте!
У меня же планы прошиться, прикататься и поверх динамичной программы (будет Паулюс Е2) поставить еще и Шпору. Отзывов о таком конфиге немного, но говорят эффект есть и довольно-таки ощутимый.
О результате отпишусь!

Читать еще:  Замена свечей на опель мокка 1 8 через сколько

Корректор положения дроссельной заслонки Шпора.

Решил уменьшить зону срабатывания датчика за счет замены магнита на меньший по размеру. Также отказался от клеевого крепления держателя магнита к рычагу КПП в пользу более надежного механического при помощи червячного хомута 15 мм. На хомут закрепил пластиковый уголочек, засверлив два отверстия. На уголке магнит держится все также на клее, здесь вероятность отклеивания сводится практически к нулю. Хомут, с закрепленным на него магнитом, разжимается и одевается на рычаг, затягивается у основания круглой ручки переключения.

Установка дополнительных проводов на генератор и аккумулятор Лады Приора

Недавно начал наблюдать картину с прыганием напряжения в бортовой сети и неоднократным разряжением аккумулятора.

Инструкция: как подтянуть ручник на приоре — цена деталей

Некоторые водители тазов, издревле пользовались первой передачей, чтобы машина не укатилась, даже имея ручник, батя всегда учил ставить скорость. Но это может кончится нехорошо, если скорость не выключить и завести машину. Со временем стояночный тормоз, от постоянного использования растягивает тросик, натянуть его можно ограниченное количество раз, потом пидётся снять, потому что подтягивать уже бесполезно.

Он перестает держать машину, не фиксируется. Подтянуть ручник на Приоре, можно всего двумя ключиками на 8 в яме. Обычно это делают у себя в гараже. Вот замена привода и тросика ручника на Приоре, потребует дополнительных ключей. Из всех тормозных систем автомобиля Приора, стояночная выделяется отдельно. Она спасает от неприятных неожиданностей – пока она работает, машина никуда не откатится на парковке. Когда не держит ручник, стоит сразу же начать ремонт, возможно просто нужно его подтянуть. Лада Приора получила деталь аж от 2108 — с тех пор он не изменен.

Когда ручка ручника поднимается водителем все выше, чтобы удержать машину на месте, это свидетельствует о том, что стояночная тормозная система не работает. Чаще всего это решается подтяжкой, просто натянуть тросик и ручник будет держать. Неисправностей в системе стояночного тормоза автомобиля Приора может быть несколько, читайте статью до конца и узнаете о них.

Ручник (стояночный тормоз) на Приору – артикул и цена

В сборе стояночная тормозная система машины Приора носит каталожное название «Привод ручного тормоза» — номер С170. Основные комплектующие:

  • скоба на тросик: 2108-03508214-20, 30 рублей;
  • трос ручника: 2110-03508180-01, цена – 400 рублей;
  • ось стояночной тяги: 2110-03508073-00, цена – 500 рублей;
  • прокладка стояночной тяги 2110-03508089-00;
  • тяга стояночного привода: 2108-03508089-00, цена – 250 рублей;
  • рычаг стояночного тормоза (в сборе): 2110-03508012-00, цена – 600 рублей. Кнопка – 2110-03508039-00;
  • рычаг в сборе с тягой: 2110-03508010-00, цена – 1300 рублей;
  • защитный чехол тяги: 2108-03508046-00, цена – 40 рублей;
  • уравниватель тросика: 2108-03508075-10, цена – 50 рублей.

Основные неисправности

По закону, неисправность ручного тормоза принимается в двух случаях:

  • Если при 16-процентном склоне ручник не держит снаряженную машину (без груза и пассажиров, но с полным баком бензина, масса водителя принимается за 75 кг).
  • Если при 23-процентном уклоне ручной тормоз не держит машину с полной нагрузкой (достигнута максимальная разрешенная масса автомобиля).

В реальности чаще неисправность этого тормозного механизма Лады Приоры замечается не при помощи измерения крутости склона, а по щелчкам. Когда к обычному «набору звуков» при оставлении машины добавляется еще один щелчок ручника, каждый автолюбитель понимает, что пора подтягивать тросик.

Но неисправности на этом не заканчиваются. Для стояночной тормозной системы они могут быть следующими:

  • Тросик слишком сильно растянулся. Со временем он подвергается деформации. Его можно подтягивать, но до определенной степени.
  • Тросик порвался. Когда «лимит» исчерпан, механическое устройство придется заменить.
  • Индикатор ручного тормоза на приборной панели не загорается или не гаснет. Виной этому датчики.
  • Кнопка рычага заедает.
Читать еще:  Установка плафон напрявляющощг света салона ваз 2108

Как подтянуть ручник на Приоре

Регулировка ручника на автомобиле Приора делается за 7 простых шагов, смотрите их чуть ниже. Нормальной работой рычага ручного тормоза считается движение в два-четыре щелчка. Обычно увеличение щелчков наступает каждые 20-30 тысяч километров пробега. Ход рычага должен оставаться нормальным, поэтому подтягивать его нужно вовремя. Совсем необязательно сразу же покупать новый комплект на Приору, потому что с подтяжкой можно справиться самостоятельно.

Перед тем, как подтягивать тросик, приготовьте инструменты:

  • головка «13»;
  • ключи «13», «10»;
  • трещотка;
  • техническая смазка.

Работы выполняйте по инструкции:

  1. Машину поставьте на яму. Если возможности нет, то можно приподнять заднюю часть машины, а затем подложить подпорки. Будет неудобно, но этот способ тоже сработает. Рычаг ручного тормоза опустите, поставьте машину на передачу.
  2. Снимите металлический чехол, под которым прячется уравнитель тросика. Его натяжение регулируется там же. Болты крепления чехла снимите при помощи ключей.
  3. Шток рычага ручного тормоза покройте смазкой, чтобы корректировка степени натяжения механического устройства прошла более легко.
  4. Ослабьте контргайку штока.
  5. Обратите внимание на гайку штока. Если ручник нужно подтянуть, уменьшив количество щелчков до нормальной работы, крутите гайку по часовой. Если нужно увеличить количество щелчков, крутите гайку против часовой стрелки.
  6. Попробуйте затянуть ручник. Он должен фиксировать задние колеса от проворачивания.
  7. Установите металлический чехол обратно.

Как поменять ручник на Приоре — пошаговое руководство

Замена троса ручника нужна тогда, когда обычная подтяжка – уже не выход, придется менять трос, или привод. Для того чтобы заменить тросик на автомобиле Приора, приготовьте крестовую отвертку, набор ключей.

Замена тросика проводится следующим образом:

  1. Поставьте машину на яму, опустите ручник, включите передачу.
  2. Поддомкратьте заднюю часть машины, подложите подпорки, снимите колеса. Далее действия будут описываться по одной стороне, их нужно будет повторять с другой стороны.
  3. Ослабьте крепеж основного глушителя и подвесьте его. То же самое проделайте с резонатором.
  4. Слегка ослабьте контргайку штока ручного тормоза. Демонтируйте уравнитель тросика.
  5. Достаньте наконечник тросика, протянув его через специальный кронштейн.
  6. Демонтируйте скобы, которые придерживают трос на месте.
  7. Отверткой надавите на рычаг привода, чтобы отвести его дальше от тормозной колодки. Рычаг должен перейти в переднее положение. После этого от рычага тормоза можно отсоединить наконечник тросика.
  8. Ослабьте гайку крепления на задней балке, которая удерживает тросик, а затем потяните его к себе.
  9. Протяните тросик через кронштейн, который крепится к кузову, затем – через тормозной щит.
  10. Проверьте работу стояночного тормоза, проведите регулировку. Если нужно, затягиваем гайку сильнее.

Для того чтобы поменять рычаг ручного тормоза Приоры, понадобится набор ключей, пассатижи, крестообразная отвертка.
