Как открыть багажник лада калина хэтчбек

Продвинутый замок багажника автомобиля Калина

Более 20 лет назад были начаты разработки автомобиля, который позднее получил название Лада Калина. Хотя прототипы авто с различными исполнениями кузова были предъявлены публике еще в 1999-2001 годах, первые Калины для массового использования сошли с конвейера только 5 лет спустя. Интересно, что изначально Калина выпускалась лишь как седан. Сейчас эту серию относят к первому поколению авто.

Второе поколение имеет 2 варианта исполнения кузова: хэтчбек и универсал. АвтоВАЗ позиционирует Ладу Калина как компактный, маневренный городской автомобиль с европейским уровнем комфорта автосалона. В то же время подчеркивается, что по высоте подвески автомобиль практически сравним с внедорожниками. И, конечно, Лада Калина знаменита тем, что именно на ней в свое время по федеральной трассе проехался действующий президент страны.

Как и у любого автомобиля, у Лады Калина есть свои плюсы и минусы и в конструкции, и в эксплуатации, и в ремонте. Однако сейчас нас интересует маленькая, но очень важная деталь — замок багажника Лада Калина с типами кузова универсал и хэтчбек. О ней мы и поговорим детально.

Особенности открывания багажника у Лады Калина

Обладатели автомобиля Лада Калина практически единогласно удивляются: при всем уклоне на Европу замок багажника Калина хэтчбэк в базовой комплектации почему-то открывается только ключом. Сразу для многих стала вполне обычной ситуация: водитель садится в машину, заводит двигатель и тут вспоминает, что ему нужно что-нибудь из салона переложить в багажник. Дальнейшие действия похожи на анекдот.

Нужно заглушить мотор, вынуть ключ из замка зажигания, выйти из машины и так далее. Если представить все это в обстановке дефицита времени, владельца можно только пожалеть. Кроме того, если кому-либо случалось подходить к багажнику машины с чем-то тяжелым в руках, процедура его открывания ключом превращалась в нечто затруднительное. Могла возникнуть и еще одна проблема: в регионах, куда зимой приходят настоящие морозы, личинка замка временами замерзала намертво.

Что интересно, любой автовладелец видит на ключе от Калины, который у этой марки автомашины заменяет собой стандартный брелок, отдельную кнопку. Она как раз и должна открывать багажник. Если на такую кнопку нажать и не отпускать пару секунд, можно услышать щелчок — это сигнал, что с блоком управления электропакетом все в порядке.

Потом выяснилась еще одна интересная деталь: умельцы, которые полезли под обшивку багажника разбираться с внутренней структурой, поняли, что и место под активатор замка и даже стандартный электрический разъем для проводов все-таки присутствуют. И тогда те же умельцы занялись решением вопроса, как доработать Калину для увеличения комфорта пользования. Привод замка багажника в полной комплектации отсутствует в продаже как единый набор, так что детали придется добывать по отдельности.

Установка активатора: подготовительные работы

Раз уж место под активатор замка багажника в Калине имеется, разумно его использовать. Подойдет абсолютно любой активатор. Конечно, тем, кто заинтересован в качестве и долгой службе всего устройства, на предельно дешевых вариантах лучше не останавливаться. Опытные автовладельцы все-таки советуют выбирать отечественные приводы электрозамка Калины вне зависимости от типа кузова. Они несколько дороже, чем аналогичный товар китайского либо тайваньского производства, но все-таки более надежны. Основные параметры активатора:

• 12 вольт;
• двухконтактный;
• функции блокировки-разблокировки.

Для того чтобы система открытия дверей от нажатия кнопки заработала в полной мере, одного активатора будет мало. Потребуется еще такая вещь, как поворотная шайба. По признанию многих автовладельцев, проще всего выточить ее самостоятельно. Потребуется стальная пластина, станок. Чертежей с размерами, которые покажут, какой именно должна быть поворотная шайба для активатора Калины, вполне достаточно на разных автофорумах.

Не исключено, что после изготовления шайбы при установке активатора ее придется доработать. Сама техника установки активатора потребует некоторых хитростей. Например, первым делом придется снимать обшивку багажника. Крепится она пистонами, которые у большинства автовладельцев сразу приходили в негодность. Вывод: предварительная покупка «ежиков» для последующей установки обшивки багажника на место обязательна.

Еще один нюанс кроется в типах замков Лады Калина. Во-первых, различаются по своей конструкции замки на авто производства до 2010 года и после. Соответственно, немного будут отличаться и типы активаторов. Этот вопрос решается при покупке. Во-вторых, большинство тех, кто самостоятельно устанавливал активатор замка для Калины универсал, либо дорабатывали сам замок, либо меняли его на другой. Осталось разобраться, для чего это нужно и как это делается.

Суть в том, что замок багажника снабжен двумя «язычками». После доработки замка на открытие кнопкой на ключе частично решались имевшиеся проблемы, но возникала новая. Если при открытии багажника с кнопки ключа кто-нибудь вовремя не поддерживал крышку багажника, она опускалась, в результате багажник закрывался снова. Причем только на один «язычок». А это означало, что брелок уж точно становился бесполезным. Теперь открыть багажник снова можно было лишь с ключа. Вот здесь и появилось два варианта решения проблемы.

Методы установки активатора замка багажник

Первый вариант заключается в том, чтобы отпилить у замка Калины один «язычок». Особо одаренные умельцы делают это без всякого снятия замка прямо на месте, болгаркой. Работать приходится очень аккуратно. При отсутствии болгарки те же действия можно проделать ножовкой. Только получается намного дольше, а о физических усилиях для такого процесса можно только догадываться. Если нет уверенности в тонкости собственной работы, замок для доработки лучше снять. В этом случае и болгаркой, и ножовкой работать будет легче.

Второй вариант — это замена замка. Многие автовладельцы вместо «родного» устанавливали замок багажника для автомобиля Лада Приора. Этот вариант отлично подходит тем владельцам Калины, кто не имеет желания и/или возможности что-то пилить. Все остальные действия по установке активатора замка багажника Калины универсал предельно просты.

1. На пластиковый толкатель активатора устанавливается поворотная шайба, затем вся система фиксируется стопорным кольцом.
2. Активатор в полном сборе помещается на стандартное место.
3. Провода активатора подключаются к соответствующим разъемам. Естественно, все работы по электрике производятся только при отключенном аккумуляторе. Суть не в том, что может «стукнуть» током: 12 вольт постоянного тока для человека — это просто ерунда. А вот капризная электроника, если что-то вдруг «замкнет», может пострадать. В лучшем случае начнутся проблемы с функционалом, в худшем — что-то полностью выйдет из строя.
4. Следующий этап — установка и настройка тяг.
5. Производится проверка. Сначала — самого замка, вне зависимости от того, дорабатывался родной или ставился другой (от Приоры). Все обнаруженные проблемы устраняются. Проводится проверка работы активатора.

Если все прекрасно заработало, то вполне можно устанавливать на место обшивку багажника, были бы «ежики». Автовладельцы советуют, раз уж пришлось снимать обшивку багажника, заодно проверить, какие именно детали там шумят, постукивают или вибрируют. Если такие небольшие проблемы обнаруживаются, то решить их можно, устанавливая заглушки из кусков поролона нужного размера. Так не только решится проблема с замком, но и увеличится комфорт при движении автомобиля.

Замок багажного отделения

Доработку замка багажника Калины хэтчбек можно при желании произвести точно так же, как это рассмотрено в случае с автомобилем Калина универсал. Один из главных нюансов, как ни странно, заключается не в электрике или особенностях конструкции кузова, а в креплении обшивки багажника. Суть в том, что у Калины хэтчбек она держится не только на пистонах, но и на пластиковых уголках.

Именно поэтому при снятии обшивки багажника Калина хэтчбек тянуть обшивку надо обязательно сверху: если «ежики» легко заменить, то стационарные пластиковые держатели легко только сломать. И еще о пластике. Суть в том, что Калина хэтчбек имеет пластиковую накладку на крышку багажника. По наблюдениям многих автовладельцев, это сразу две проблемы. Первая заключается в том, что пластик для данной детали не совсем подходит.

Постоянные усилия по открыванию пятой двери в сочетании с малым количеством ребер жесткости постепенно приводят к появлению трещин на пластике. Дальше все по правилам домино. Возможно, пластик в скором времени «полетит», и тогда придется задуматься о ремонте. Или, что ничуть не легче, пластиковая накладка может остаться на своем месте, но начнет «гулять» по металлической части. А это — царапины на покрытии и последующая коррозия.

Есть среди владельцев Калины хэтчбек и такие эстеты, которым просто-напросто не нравится вид кнопки открывания крышки багажника. В общем, все указанные причины часто приводят владельцев хэтчбеков к одному и тому же решению: кнопка открывания на пятой двери не нужна. Для решения всех проблем сразу можно не только доработать замок багажника Калины, но и убрать с пятой двери кнопку, а в салоне авто, напротив, кнопку установить.

Монтаж привода фиксирующего устройства

Демонтаж кнопки открывания пятой двери — дело самое легкое. Сложнее заделать оставшееся отверстие. Сделать это можно при помощи специальной шпатлевки. Одна из хитростей: обработать полость отверстия так, чтобы поверхность стала как можно более шершавой. Это создаст оптимальное сцепление со шпатлевкой. Дальше шлифовка, грунтование и покраска. Работы можно без особой подготовки и практических навыков сделать самостоятельно. После этого об эстетике можно не беспокоиться.

Разумеется, все демонтажные работы можно проводить только после того, как окончено устройство электропривода, а также установка кнопки открывания багажника в салоне. Привод замка багажника и как его установить уже все относительно ясно. И место, и разъем проводов в Калине определены для этого заранее.

А вот где устанавливать кнопку, придется решать самому владельцу. Два наиболее популярных места — это приборная панель перед рычагом переключения скоростей и водительская дверь. Первый способ удобен тем, что до кнопки можно дотянуться практически из любого места в салоне. Кнопка на двери водителя — это в первую очередь удобство для него самого.

После того как место для установки кнопки выбрано, наступает время устройства электропроводки. Потребуется около 4 м провода. Точка подключения находится под задним сидением. Подключение производится в 13 разъем, он подписан, так что поиск трудностей не вызовет. Работа вполне может быть проведена самостоятельно. Таким образом, стало ясно, как сделать привод замка багажника.

Преимущества и варианты доработки автомобильных замков

Любой вариант доработки собственного автомобиля имеет свои плюсы и минусы. О том, почему именно стоит дорабатывать замок багажника Калина хэтчбек и универсал, вначале уже говорилось. Теперь о возможных вариантах. Установка одного только активатора замка багажника решает одну проблему — вопрос пользования ключом. Минус в том, что при включенном зажигании нажатие кнопки открытия багажника Калина хэтчбек и универсал не поможет: мотор обязательно придется заглушить.

Правда, вытаскивать ключ из зажигания уже не придется. Именно поэтому вопрос установки кнопки открытия багажника Калина хэтчбек и универсал не теряет актуальности. У этого варианта доработки имеется свой минус: придется тянуть электрический провод почти через весь автомобиль. Большинство автовладельцев готовы мириться с такими неудобствами, так как они одноразовые.

Привод замка багажника Калина хэтчбек и вопрос доработки — это уже дело исключительно владельца авто. Не исключено, что самостоятельная доработка замка багажника Калина хэтчбек невозможна, а обратиться некуда. В некоторых регионах и покупка замка от автомобиля Лада Приора может быть затруднительной. По признанию многих автомобилистов, с этим минусом еще как-то можно мириться.

Для особо умелых автовладельцев оказываются доступны варианты управления механизмами открытия/закрытия дверей, в том числе пятой двери. Например, простейшим вариантом является тот, при котором происходит одновременная разблокировка всех дверей автомобиля. А наиболее сложный вариант, который достижим не для всех, так как требует несколько нестандартного подхода, заключается в том, что водительская, пассажирские и пятая двери управляются по отдельности.

Естественно, варианты доработки замка Калина хэтчбэк и универсал отличаются и по стоимости, и по технике исполнения, и по времени, которое потребуется для полного комплекса работ. Решение, какой именно вариант выбрать, всегда остается за владельцем.

Установка активатора замка багажника Лада Калина

Давно хотел сделать открытие багажника с кнопки, все знают что на Лада Калина с этим очень туго, например сел в машину, завел двигатель и нужно что-то кинуть в багажник, для этого нужно заглушить двигатель и выйти воткнуть ключ, открыть багажник, вобщем очень не удобно.

Вопрос как всегда начал с изучения темы, есть 2 типа кнопки замка, старого и нового (с 2010г.) образца.

Мне можно сказать повезло, кнопка замка старого образца и нужный мне алгоритм работы багажника, выглядит так (если у вас подругому то кнопка нового образца).

Что самое интересное в любой калине есть почти все, чтобы разблокировать багажник с кнопки, все видели на брелке третию кнопку как раз для открытия багажника (кнопку нужно нажать и держать 3 сек.), в багажнике проложены провода под активатор и штатное место его установки в багажнике, необходимо добавить немного!

Общий вид под обшивкой багажника:

Разъем для подключения активатора:

Вобщем потребуется купить активатор, абсолютно любой, я взял вот такой:

Концы проводов немного доработал чтоб залазили в штатный разъем:

Сделать нужно будет вот такую детальку, называется она поворотная шайба:

Потом можно снять обшивку багажника (крепится на пистонах) вынимаем стопорное кольцо и пластиковый толкатель и примеряем детальки, должны выглядить так:

На этих 2х фото ниже принцип работы, активатор толкает поворотную шайбу:

Еще понадобится обычная шайба с внутренним диаметром = внутреннему диаметру пластикового толкателя. Толщина шайбы должна быть очень маленькой чтобы всю систему можно было собрать, вот фото:

После этого собираем все обратно, сначала вставляем пластиковый толкатель, потом поворотную шайбу, затем гайку. Фиксируем все стопорным кольцом (если оно не залазит, значит нужно сделать шайбу еще тоньше).

Засовываем активатор с специально подготовленное для этого место:

Подключаем провода (я на всякий замотал изолентой чтоб лучше держались).

Устанавливаем и настраиваем тяги:

Видео. Как работает механизм

Во первых дверь не открывается сама, по прежнему нужно жать на кнопку открывания, только ключ уже не нужен! (при желании можно и ключем, если вдруг отсоединен аккумулятор).

Вот несколько примеров работы:

— На пульте жмем кнопку открытия двери один раз, разблокируется только водительская дверь. Жмем кнопку еще раз — разблокируются пассажирские двери и багажник! Когда закрываем машину — блокируются все двери и багажник (уже не получится оставить багажник открытым, а ведь такое бывало)

— Если на пульте нажать и подержать кнопку открытия багажника 3 сек. то разблокируется только дверь багажника!

— Так-же можно пользоваться кнопкой открытия/закрытия дверей из салона. вместе с дверьми можно открывать/закрывать багажник!

Вобщем теперь все стало так, как я и хотел бы чтоб работало изначально! Напомню, что в предыдущей статье мы рассматривали установку подсветки ног на Калину своими руками. После такого преображения автомобиль станет более комфортным и приятным в пользовании.

Lada Kalina hatchback › Logbook › Открытие багажника с родного брелка и отдельной кнопки

Всем добрый день! Вот и настал момент первой записи в моем БЖ.

Идеей открывания багажника с кнопки на ключе и кнопке в салоне я болел уже довольно таки давно. То времени не было на реализацию, то руки из ж…кхм…вообщем, наконец-то я созрел для реализации своей идеи и морально и материально.

1. Выбор актуатора
Изначально был куплен вот такой актуатор

Но, к сожалению, усилия его были ничтожно малы, чтобы открыть мой багажник.

Рассматривался вариант установки такого актуатора:

но, покопавшись в гараже меня посетила просто дикая мысль…а почему не поставить вот это?

ДА, ДА! Это именно то, о чем вы подумали. Это — втягивающее реле.
Предотвращая броски помидорами и тухлыми яйцами, хочу сказать, что данный вариант меня вполне устроил. Усилие просто офигенное. В моем случае — это то, что доктор прописал.

2. Схема подключения
В моей Калинке блок управление электропакетом «НОРМА», при чем, старый алгоритм работы. Тобишь, если нажать на кнопку открытия всех дверей, или поставить машину на охрану с оригинального брелка, то сработает 19 контакт и откроется дверь багажника. Схему я нашел в интернете и немного её доработал. Изначально схема решала проблему кнопки открытия всех дверей, но при постановке на охрану все равно открывалась дверь задка. Вот, собственно, что получилось в итоге, после большого количества трехэтажного мата и разрушенных нервных клеток.

Хочу заметить, что данная схема подойдет только для слаботочных активаторов. В моем случае, питание втягивающего нужно включать через дополнительное реле, из-за большого потребления тока. Да, и штатной проводки окажется мало, придется тянуть провод бОльшего сечения.

3. Дополнительная кнопка
Кнопу я поставил вот сюда

4. Замок багажника
По поводу спиливать зуб или не спиливать. В интернете куча статей, о том, что в Калину подходит замок с Приоры универсал, со спиленных верхним зубом уже с завода. Начал я искать сей агрегат. На наших авторынках о таком и слыхивать не слыхивали, а в тырнете сие чудо стоит 360 хохлобаксов. Жаба внутри меня взяла верх и я пошел за болгаркой. Вот что получилось в итоге

Советую не переусердствовать со спиливанием…можно запорот замок.

5. Итог
Дверь багажника открывается с оригинального брелка. При нажатии на кнопку открывания всех дверей и при постановке на охрану, реле размыкает контакт на активатор и дверь не открывается.

Доволен что слон. Это моя первая запись в БЖ, так что не судите строго. Будут вопросы — с удовольствием отвечу!

Всем удачи в Ваших начинаниях.

Price tag: 300 UAH

FakeHeader

Recommendations

Comments 20

Тоже хочу себе такое сделать, может на днях займусь

отличный пост. Вопрос так сказать от чайника. В электрике разбираюсь малость. Но все таки не на столько чтобы из кучи проводов выдернуть нужный. Вопрос собственно вот в чем. Калина у меня с сигнализацией. Причем электрик когда ставил, сказал что багажник будет открываться с брелка сигнализации и со штатного брелка, и сказал купить дополнительно реле обычное четырех контактное. Активатор я поставил — но вот с брелка не удобно открывать — хочу в салон кнопку врезать. Может сможет кто подсказать откуда где что взять.

Тут можно сделать все элементарно. Кнопка ставится в разрыв плюсового провода. Картинку рисовать долго, попробую на пальцах объяснить. Берете двухконтактную кнопку, работающую на замыкание. Один контакт подключаете к 12В, другой на плюс активатора. Желательно в разрыв провода питания, который идет с сигналки на активатор поставить диод. Все будет работать.

Вот спасибо. Примерно понятно. С этим скорее всего смогу разобраться.

Тут можно сделать все элементарно. Кнопка ставится в разрыв плюсового провода. Картинку рисовать долго, попробую на пальцах объяснить. Берете двухконтактную кнопку, работающую на замыкание. Один контакт подключаете к 12В, другой на плюс активатора. Желательно в разрыв провода питания, который идет с сигналки на активатор поставить диод. Все будет работать.

Привет! Подскажите пожалуйста, если не трудно. Я поставил активатор, теперь багажник открывается с заводского брелка. Когда машина заведена, с брелка не открывается. Но открывается, если нажать на разблокировку всех дверей. Все бы ничего, но я закрываю кнопкой в салоне двери, когда езжу или стою в глухих местах. Потом в городе открываю, и естественно, с ними открывается и багажник, приходится выходить, прихлопывать. Как сделать, чтобы багажник не открывался этой кнопкой. И еще, хочу сделать отдельную кнопку для открытия из салона багажника, куда ее подключать?

Привет. Прочитай внимательно статью, в ней как раз описана твоя проблема с кнопкой открывания дверей. Придется паять схему.

Спасибо, да я уже на штатную проводку сделал. Поставил на разблокировку активатор, а не на открывание. Теперь только кнопку на багажнике нажимать надо. В бж есть

Такой вопрос : сделал приблизительно по той же схеме), но даже после спиливания второго зуба дверь открыть не могу, надо нажимать на кнопку на дверях, иожет надо менять упоры или как?

Не совсем понял, с кнопки которая в дверях задок открывается, а с пульта нет?

всё спасибо разобрался ) просто не большой глюк электрики))

классно получилось) я тоже давно все провел осталось кнопку поставить, вот только у меня с ключа не открывает у меня вместе с багажником почему то двери открываются, не знаю почему

Спасибо! Не совсем понял на счет дверей. Когда нажимаешь на 3-ю кнопку открытия багажника двери открываются?

да такая фигня, из за этого пользоваться не буду с пульта, надо будет кнопку в двери сделать хватит

Мда…интересная фигня…ещё не сталкивался с такой. Жаль, что ты не в Донецке живешь, можно было бы разобраться что да как 🙂

Подошел к делу серьезно и подготовленным — за что и жму руку!
Зачет! =)

Спасибо на добром слове 🙂

Давно себе так сделал… Очень доволен!
Правда была ситуация очень пикантная…
Остановили меня на посту и мол: «Откройте багажник».
Я мол: «Да не вопрос». А крепеж, что соединяет активатор и прут, который открывает замок — соскочил (ненадежная штука).
И пипец… Я на кнопку — не открывается, я на кнопку на брелке — нет эффекта… Думаю все жоп*а )))
Уже хотел задние сиденья откинуть, а сам думаю, че они там увидят… ))) Полез откидывать и тут осенило — можно ведь и ключом открыть.
Открыл. Показал. Выдохнул. Поехал дальше…
Так что сразу или навари ушко на прут и за него четко зафиксируй (снимается прут просто), или чет вроде того придумай, НО этот фиксатор с тремя болтиками — еще та фигня…

Кстати втягивающее реле работает в два направления?
Если да, то в нижнем или в верхнем положении четко фиксируется и длина хода какова?
А то ищу девайс, который работает в два направления с четкой фиксацией.

Кажется втягивающее работает только в одном направлении. На то оно и втягивающее)) А вот на счет таких казусов, я оставил возможность открыть с ключа 🙂

В том то и дело, что так привык дистанционно открывать, что и забыл про открытие ключом… ))))

Лада Калина Хэтчбек Silver & Black › Бортжурнал › Багажник с кнопки брелка/кнопки из салона

Доброго Всем Времени Суток! Очень давно хотел сделать открывание багажника с кнопки, так как каждый раз смыкать его ключём уже надоело!))) Напомню что у меня комплектация НОРМА, в которой не идёт активатор багажника (не знаю на ЛЮКСе идёт или нет) При нажатии на кнопку на ключе (вот эта кнопка)

слышно было что реле клацает, то есть срабатывает, но багажник так и не открывается! Решил разобраться в чём дело и наконец то сделать себе такую опцию как открытие багажника с кнопки))))

Купил электро тягу(моторчик) и кнопку

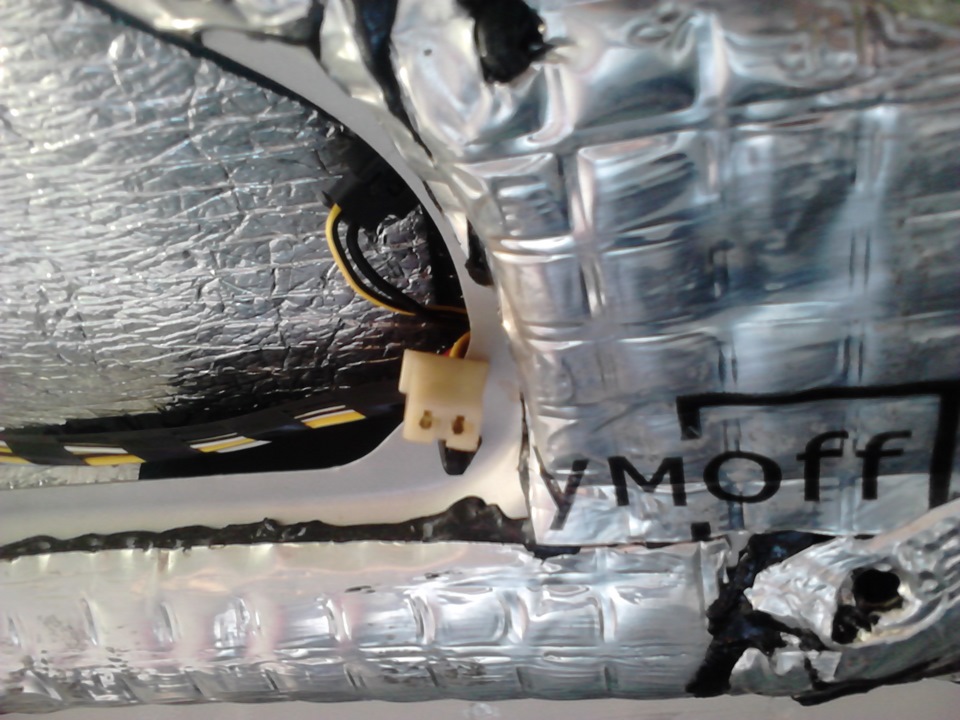

Разобрал обшивку на крышке багажника, нашёл вот такую вот фишку

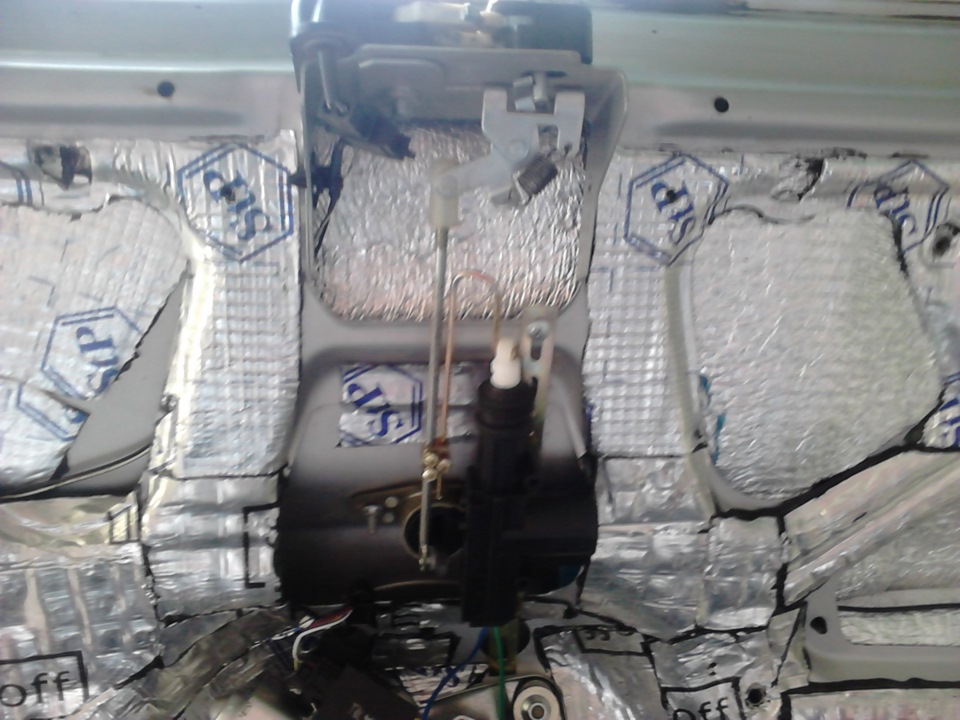

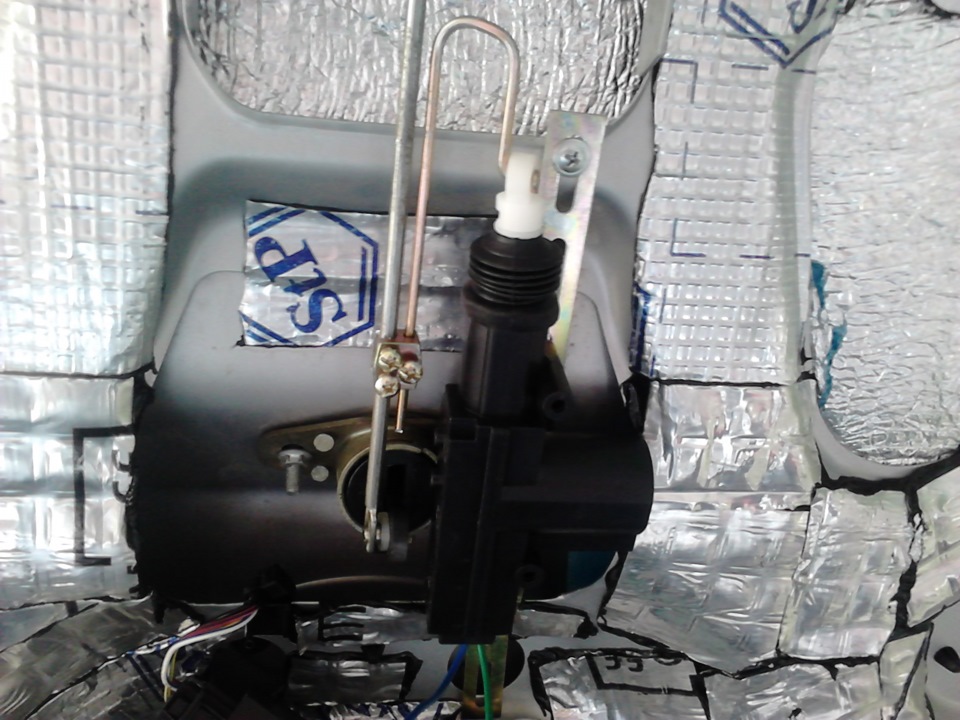

Установил электро тягу, и запитал её от фишки активатора багажника

Вот что получилось, смотрим Видео:

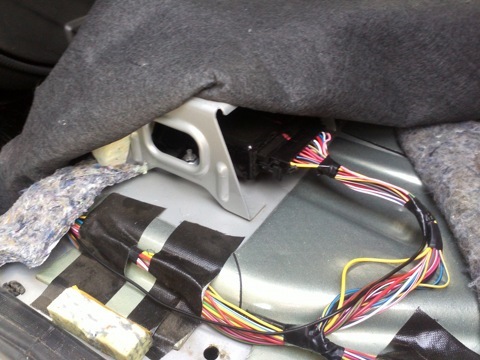

С брелка работает прекрасно, но нам нужно чтобы ещё работало с кнопки из салона, так как при включеном зажигпнии кнопка на брелке не работает! Что делаем дальше, откидываем заднее сиденье с левой стороны, там находится блок управления

там находим на фишке 13-й контакт он пустой, запитываемся от него и кидаем провод к кнопке на + контакт, а от кнопки от — контакта кидаем провод на массу(к кузову)! Проверяем, нажимаем — Всё Прекрасно работает!))) Только есть одно НО! На замке нужно подпилить один зубец чтобы он не мешал открытию багажника либо купить и установить замок от Приоры Универсал! я себе пилил!

Конечный итог проделанной работы, смотрим видео:

Смотрим! Оцениваем!)))
Кому понравилось жмём Палец!)))

Лада Калина Хэтчбек 2012, 82 л. с. — электроника

Машины в продаже

Лада Калина, 2012

Лада Калина, 2007

Лада Калина, 2012

Лада Калина, 2013

Смотрите также

Комментарии 37

дверь так четко закрывается., как этого добились…зашумлена-утяжелена что ли?

Здравствуйте, объясните прошу про откр.с кнопки багажника.Сегодня попытался установить, поставил актюатор, он работает, тягу дергает.Зуб правда не пилил!Но вопрос вот в чем, личинка разумеется закрыта-иначе смысл замка(чтобы не подошли и не открыли в любое время, даже на сигнализации).Нажимаю откр.багажник с брелка, щелкает актюатор и чуть дверь отходит.Дальше понятно ее держит зуб, правильно понимаю?Так вот, чтобы в итоге открыть дверь дальше, что должно происходить?Ранее я нажимал личинку и она открывалась, сейчас личинка не активная-так как замок закрыт!Приходится тянуть дверь на себя и еще раз щелкать с сиги…что за бред?У вас так было?Или у меня неисправность?
помогите, заранее спасибо!

Здравствуйте, у вас все правильно подключено, и так как зуб не спиленый так как вы описываете так и будет, лучший вариант что бы не пилить зуб — это купить замок багажника с приоры универсал, там замок с закругленным вторым зубом, собственно я себе в итоге потом так и сделал, потому что замок со спиленым зубом со временем начал приклинивать. Если что, пишите по стараюсь подробней объяснить

ну попробую пильнуть…
а зачем он нужен?говорят для защиты от открывания…, но его убрали на к2 и приоре…, что это-дурь автоваза или как?я боюсь минусов без зуба, они могут быть?Сам на кочках не откроется?

Ни каких минусов не будет 100 процентов, просто это упущение АвтоВАЗа что сразу зуб не до думали закруглить

так его лучше спилить или закруглить как бы?это важно, могу сделать как лучше.

Ни каких минусов не будет 100 процентов, просто это упущение АвтоВАЗа что сразу зуб не до думали закруглить

один или два зуба?одни пишут два, другие один…

Спиливаешь один зуб, как у меня на фото, только я просто спилил, а можно его спилить и слегка закруглить. А лучше всего чтобы не мучаться со спиливанием поехать и купить замок с приоры универсал, он станет вместо Калиновского как родной, меняется элементарно, открутив два болта. Стоит он не дорого, по-моему если не ошибаюсь что-то меньше 500 рублей

Ремонт замка багажника Лады Калины Хэтчбек

Надежный способ ремонта замка багажника Калины

Хетчбэк и Универсал.

Замок двери багажника автомобилей Лады Калины Хэтчбек и Универсал представляет собой довольно капризный узел, способный изрядно попортить кровь владельцам.

Стоит положить в багажник крупный груз, оказывающий давление на крышку, например пару мешков картофеля, и проехать десяток километров по ухабистой дороге, как он перестает открываться.

Если после нажатия на кнопку механизм не возвращается назад, значит придется открывать из салона с нажатием отвертки на защелку. Пластина на корпусе замка вышла из зацепления и ход тяги резко уменьшился, что не позволяет передать усилие защелке.

Конструкция привода вызывает недоумение. Даже если перед разработчиками стояла задача минимизации стоимости и высокой технологичности сборки, то это не оправдание.

Любой узел автомобиля обязан отработать свой ресурс без отказов. Пластиковая вставка в нажимном узле фиксируется подгибанием фиксатора на корпусе замка.

Ушко размером в несколько миллиметров легко ломается после нескольких разборок, необходимых для чистки поворотного механизма.

Новый корпус продается только в сборе, купить отдельно гильзу скорее всего не удастся. К тому же такое решение проблемы не обеспечит долговечность. В сети встречаются описания ремонта узла с помощью самореза, ввернутого в отверстие, просверленное в ушке.

Именно так я и поступил, после того как пару раз пришлось открывать изнутри отверткой. Как оказалось этот способ слишком недолговечен. Ушко сломалось очень быстро.

Ремонт замка своими руками пошагово

Пришлось реализовать по-своему, так, что бы забыть о проблеме навсегда.

Для работы понадобится минимум инструментов – набор гаечных ключей «на 8, 10», дрель, отвертка, тиски и напильник.

Из материалов нужен отрезок металлического перфорированного профиля или DIN – рейки 35, длиной примерно 350 мм, пара винтов М5-М6, с гайками и пружинными шайбами, несколько крепежных вставок «ежик», хорошо знакомых всем владельцам автомобилей ВАЗ.

Первым делом снимаем пластиковую накладку. Для этого нужно открутить 2 винта крепления ручки кармана и снять крышку накладку слегка поддевая ее мощной отверткой снизу. Усилие следует прилагать в нижнем направлении (на открытом вверх), чтобы не сломать направляющие.

Крепежные защелки могут сломаться, однако в этом нет ничего страшного — они считаются одноразовыми элементами, стоят недорого и продаются в любом автомобильном магазине. Затем отмеряем необходимую длину профиля, так чтобы имеющиеся перфорированные отверстия совпали с теми, что расположены на корпусе.

Отрезаем в размер и обрабатываем острые края напильником. Можно использовать стальную полоску 20-40 мм, толщиной 2-4 мм. Такая шина применяется для контуров заземления. В ней потребуется просверлить 3 отверстия 9-10 мм. Третье отверстие посередине предназначено для крепления нажимной пластины.

Лучший вариант – сделать планку из DIN рейки, которая продается в любом магазине электрических товаров. У меня нашелся в гараже перфорированный стальной профиль, поэтому я сделал планку из него. Вторая деталь конструкции, это упомянутая нажимная пластина.

Ее назначение – обеспечить жесткую связь между планкой и пластиной замка.

Нажимную пластину можно сделать из любого подходящего куска металла толщиной 2-4 мм, например из отрезка то го же профиля. Главное подобрать так чтобы отогнутая часть ушка упиралась в пластину замка с небольшим усилием в собранном состоянии. Ничего сложного нет, посмотрите на фото и все станет понятно.

Далее крепим нажимную пластину к рейке винтом М5 с гайкой. Приложив планку к поверхности двери убеждаемся что отогнутое ушко упирается в поверхность пластины замка. Планку нужно немного подогнуть в тисках так, что бы она повторяла форму поверхности двери. При необходимости ушко подгибается в тисках легкими ударами молотка.

Крепим рейку винтами к двери багажника, и проверяем работоспособность замка.

Заодно регулируем усилие запирания багажника с помощью вращения двух резиновых втулок, расположенных по краям двери. Багажник должен закрываться мягко с первого раза.

Если для открытия багажника приходится сильно нажимать на корпус, то нужно подрегулировать длину тяги, добившись минимального усилия. Все, осталось поставить на место пластиковую накладку двери.

Желательно заменить двусторонний скотч, наклеенный на поверхность. Плотное сопряжение крышки улучшит шумоизоляцию.

Заключение: здесь описан надежный способ ремонта замка багажника Калины Хэтчбек или универсал. Работа займет пару часов времени у человека, имеющего минимальные слесарные навыки. Отремонтированный таким способом замок работает уже полгода.
