Что такое платформа автомобиля

Платформа автомобиля: как концерны экономят на производстве машин?

Дорогие друзья! Знаете ли вы, что такое платформа автомобиля?

Так вот, раз вы здесь, то наверняка хотите знать! При описании какой-нибудь свежей модели всегда упоминается о том, на базе какой платформы она собрана.

Но в пресс-релизах и обзорах никто не объясняет что такое платформа автомобиля, поэтому для человека, не владеющего технической стороной дела, это понятие порой остаётся загадкой. Ну что ж, давайте разберёмся.

Что такое платформа автомобиля? Спасение для крупных концернов

Мы с вами прекрасно знаем, что рынок – это жестокий мир, и автомобильный не исключение. Ощущая дыхание конкурентов в спину, каждый производитель транспортных средств старается сделать так, чтобы выпуск свеженькой модели состоялся максимально быстро, а затрат на это было как можно меньше.

Как этого можно достичь? А очень просто – разработать шасси, которое без крупных переделок могло бы использоваться как база для создания разных моделей.

Это и называют платформой или архитектурой. Причём крупные концерны, под крылом которых находится несколько марок, могут строить на базе одной платформы автомобили не только разных моделей, но и разных брендов.

Итак, что же понимают под словом «платформа» современные автопроизводители? На самом деле, это понятие довольно объёмное, и разные компании могут вкладывать в него немного отличающиеся смыслы.

Но, как правило, в любом случае в него входят проектные и производственные решения, а также, самое главное, общие конструктивные элементы кузовов автомобилей, которые будут использованы на разных моделях.

Конечно, производство абсолютно одинаковых машин с точки зрения дизайна, хоть и под разными марками – это глупо.

Поэтому общие детали, объединённые единой архитектурой, скрыты от глаз простого обывателя. Можно выделить следующие компоненты и узлы автомобиля, образующие платформу:

• днище кузова, на которое крепится и опирается масса деталей и агрегатов авто;
• колёсная база – расстояние межу передними и задними колёсами;
• конструкция подвесок;
• форма моторного отсека;
• тип и конструкция рулевого управления.

Конечно же, этот список не является незыблемой аксиомой, и каждый крупный автопроизводитель сам решает, какими элементами будут делиться между собой его модели.

В качестве примера автомобилей с единой архитектурой возьмём два известных кроссовера. На первый взгляд они находятся в разных ценовых сегментах, но на самом деле являются родными братьями-соплатформенниками – это Volkswagen Touareg и… Porsche Cayenne.

Эволюция инженерной мысли

Всё это время мы говорили о классическом понятии платформы, но прогресс неумолимо мчится вперёд, и всё чаще производители используют в своей работе так называемые модульные платформы.

В этом случае машина состоит из набора различных, но унифицированных модулей – как из деталей детского конструктора. Это позволило компаниям ещё больше расширить модельные ряды и значительно сократить траты на разработки новых авто.

Так, к примеру, концерн Volkswagen использует архитектуру MQB, на базе которой строятся и компактные хетчбэки, и кроссоверы, и седаны, и спортивные купе. В общей сложности она ляжет в основу 40 различных моделей.

Расплата за универсальность

К несчастью для крупных концернов, стратегия использования платформ имеет и свои минусы.

Одним из самых значимых стала потеря индивидуальности автомобилей, имеющих общую архитектуру – они схожи конструкцией, повадками и характеристиками, хотя и могут иметь шильдики разных марок.

Помимо этого, компании рискуют потерять крупные суммы, если обнаружится какой-нибудь дефект в самой платформе, ведь тогда придётся отозвать огромное количество машин, а это крайне невыгодно.

Теперь, уважаемые читатели и подписчики блога, вас не так легко будет вогнать в замешательство при прочтении очередной новости о выходе автомобильной новинки.

А в следующих статьях мы обязательно продолжим знакомиться с особенностями строения наших любимых четырёхколёсных друзей. Не пропустите!

Автомобильная платформа B0: история и перспективы

Скептики уже давно успели посетовать – прошли те времена, когда каждая машина была уникальной, имела свой характер и харизму. Эти времена завершились в 90-е годы, когда глобализация окончательно стала править миром. Время одиночек с особым взглядом закончилось, и им на смену пришли крупные объединенные корпорации, которым дешевле и проще конструировать не отдельные автомобили, а сразу линейки.

Очень широко стало использоваться понятие «платформа», когда на одну «тележку» устанавливают разные кузова и получают насыщенный модельный ряд. Авто25.ру решил познакомить своих читателей с этим явлением на примере одной из самых удачных разработок последних лет — платформы B0, на которой базируются бюджетные автомобили концерна Renault-Nissan, а теперь и Lada.

Что входит в понятие «платформа»? Точного ответа нет, но обычно под этим словом понимается конструкция подвесок, силовая структура кузова, принцип расположения элементов. Длина и ширина не принципиальны, ими можно варьировать в зависимости от модели, сохраняя общую схему. На примере B0 это очень хорошо видно.

Платформа B0

Проектировать эту платформу начали еще в 1998 году. Ее так сказать отцом стал Renault Logan, для которого она и разрабатывалась. Logan стал автомобилем новой формации. До него ведущим производителям не приходила идея, что можно сделать современный, отвечающий всем стандартам безопасности, но при этом дешевый автомобиль, и продавать его только в странах с неразвитым авторынком. Потом эту бизнес-идею скопировали многие, но Logan был первым.

При проектировании у инженеров была сложная задача – уложить базовую версию машины в стоимость 5000 евро. Это дало свои особенности и платформе, которая разрабатывалась для модели. Значительно сэкономить удалось благодаря двум факторам.

Во-первых, широко использовались запчасти и элементы от других моделей Renault. При том, что сама платформа была новая, оригинальных деталей в ней оказалось не так много. Это оказалось плюсом – для разработки новых элементов не нужно тратить средства, кроме того давно выпускающиеся запчасти уже «отбили» затраты на проектирование и подешевели, а также переболели детскими болезнями и могут обеспечить высокую надежность.

Во-вторых, при проектировании не использовались дорогостоящие ходовые макеты – все расчеты инженеры произвели на компьютере. Это внушало опасение, что автомобиль будет иметь врожденные проблемы, связанные с промахами инженеров, однако обошлось без них. Наоборот, подвеска автомобилей на платформе B0 славится весьма неплохим набором характеристик, без ярко выраженных минусов.

Конструкция подвесок на примере Sandero

Естественно, конструкция автомобиля, проектируемого в рамках небольшого бюджета, просто не могла иметь каких-то откровений. Никаких многорычажек и подруливающих подвесок – все очень просто и дешево: спереди стойки Макферсона, сзади – полунезависимая балка, двигатели располагаются поперек, привод – передний. Впрочем, тут инженеры заложили себе пространство для маневра, о котором мы еще скажем.

Вот по таким лекалам был скроен Logan, появившийся в 2004 году. Машину ждал бешеный успех по всему миру. Она продавалась под брендами Dacia, Nissan, Mahindra, в России используется название Renault. После того как Logan разошелся огромными тиражами, в компании задумались о том, что удачную платформу можно использовать для расширения линейки бюджетных автомобилей.

В 2007 году появился хэтчбек Sandero, в 2010-м – кроссовер Duster. В первом случае обошлось почти без изменений платформы. Ее только чуть укоротили, сократив колесную базу. Остальные элементы остались без изменений. Duster — совсем другое дело, как никак, а все-таки кроссовер. Подвеску усилили (хотя общая схема осталась той же), увеличили клиренс, а кроме того придумали полноприводную реализацию. Тут и пригодились конструктивные «запасы»: рядом с коробкой передач нашлось место для раздатки, под днищем свободно лег кардан, а задняя подвеска вместо балки получила мост, став при этом независимой. Неудивительно, что когда в 2014 году пришла пора модернизации Logan, от платформы B0 отказываться не стали, а изменения коснулись прежде всего кузова и салона.

Renault Duster

В 2012 году свет увидели минивены Dacia Lodgy и Dacia Dokker, в России не представленные. Они базируются на удлиненной версии платформы B0, дополнительно усиленной для использования в коммерческом транспорте. В России эти машины наверняка бы ждал успех, но о их локализации и поставке пока речь не идет.

Параллельно с брендами Dacia и Renault платформа B0 используется в автомобилях Nissan. Впрочем, это не совсем та платформа. Автомобили под японским брендом более дорогие, поэтому инженеры не сильно стеснены в средствах. Из-за чего ниссановский вариант получил ряд особенностей. Но, в целом, можно считать, что на платформе B0 производятся такие автомобили как Nissan Cube, Nissan Tiida, Nissan Bluebird Sylphy, Nissan Note, Nissan Wingroad, Nissan Livina Geniss, Nissan NV200.

В России платформа В0 обрела вторую жизнь после того как АвтоВАЗ купил у концерна Renault-Nissan лицензию на ее использование. Многим это показалось навязанным решением со стороны концерна, который уже к тому времени владел 25% акциями АвтоВАЗа, однако в реальности покупка оказалось удачной. Тольяттинцы взяли универсал на базе Logan и подготовили модель Largus, которая отличается от оригинала только передним бампером, да более мощными передними рычагами. Вместительный универсал, который к тому же стоит чуть дешевле оригинального Logan, пользуется большим спросом.

Renault Logan в разрезе

Кроме того, АвтоВАЗ купил не только право на использование платформы, но и имеет возможность ее дорабатывать. Так, уже поговаривают о модификациях с тольяттинскими двигателями и коробками передач. Платформа это позволяет. А там, глядишь, появятся и другие версии.

Еще одним автомобилем на платформе B0 родом из Тольятти стал Nissan Almera. Это бюджетник в лучших традициях Logan. Для его производства использовалась удлиненная версия платформы (причем, именно оригинальный ее вариант), что позволило машине заметно подрасти в размерах. Но общая схема компановки осталась прежней, даже моторы и трансмиссии используются не ниссановские, а исконно реновские.

Nissan Almera

Вряд ли стоит удивляться популярности автомобилей на этой платформе в нашей стране. Она буквально создана для России. Машины на B0 не могут похвастать очень высокой плавностью хода, отточенной управляемостью или отсутствием кренов в поворотах, зато отличаются всеядной подвеской, которая успешно противостоит разбитым дорогам, относительно ремонтопригодны и имеют простую конструкцию. Да и надежность весьма неплоха. Для России эти качества куда важнее. Немалую роль играет и цена, ведь все перечисленные автомобили относительно недороги.

Lada Largus

Возможно не все это осознают, но Renault Logan, Lada Largus и Nissan Almera не сильно отличаются друг от друга. Для кого-то это минус, ведь сокращается выбор оригинальных самобытных авто, но развитие автопрома в последние несколько десятилетий указывает именно на такой путь – общая база, на которой изготавливается масса моделей. И ничего с этим не поделаешь.

Автомобильная платформа

Для занятия своей ниши в мире автомобилей важным условием для любого автопроизводителя является быстрое реагирование на изменение потребностей клиентов и быстрая переориентация производства под них. К примеру, кроссоверы как класс автомобилей появился сравнительно недавно, но они быстро набрали популярность. Реакция автопроизводителей тоже соответствующая – в модельных рядах практически всех автокомпаний стали появляться кроссоверы. И в быстром реагировании на меняющиеся потребности производителям помогает автомобильная платформа.

Нередко в презентациях новых моделей можно услышать, что построен он на той или иной платформе, но понятие, что она собой представляет – знают немногие. Большинство предполагает, что автомобильная платформа – основа, на которой и построена новая модель. И многих это отпугивает, поскольку есть платформы, которые уже существуют более 10 лет. И в их понимании получается, что машина изготовлена на основе уже устаревших технологий. Но это далеко не так.

Идея и концепция платформы

В общем понимании автомобильная платформа – это набор определенных составных элементов, которые используются на нескольких автомобилях, причем не обязательно, чтобы они были одного класса и ценовой категории. Но никто не говорил, что эти составляющие являются унифицированными.

Сама идея использования определенного комплекта частей для разных машин далеко не новая и появилась она очень давно – в эпоху рамных авто. Но тогда это было все несколько проще – автопроизводитель выпускал раму, укомплектованную ходовой частью, силовой установкой и трансмиссией, а затем уже «натягивал» на все это кузов. Причем кузова были самые разные, но рама со всеми элементами – одна.

Еще одними представителями платформенного построения авто можно назвать ВАЗы классического семейства. Но здесь уже в большей мере основа подвергалась изменениям – по мере выпуска новых моделей вносились изменения в кузов, силовую установку и прочее. Но все семейство – представители одного производителя и все модели очень похожи между собой.

Сейчас же на основе одной платформы изготавливаются машины разных марок и практически в любых кузовах – хэтчбек, седан, универсал, кроссовер, внедорожник с кузовной несущей частью.

Ford Focus и Mazda3 на платформе Ford C1

В современном понимании автомобильная платформа — набор наиболее оптимальных конструктивных, проектных и инженерных решений, используемых при производстве автомобилей.

К примеру, если подвеска МакФерсона является одной из самых распространенных и оптимальных для использования, то зачем что-то придумывать или видоизменять ее перед установкой на конкретное авто. Но здесь стоит учесть, что у каждой модели свой клиренс и жесткость подвески, поэтому производитель уже сам делает настройку ее работы.

И так поступают с рядом составных элементов авто. То есть, для создания той или иной части разных авто используется единый принцип построения (пример – все та же стойка МакФерсона), но вполне допускаются некоторые конструктивные изменения. Это и есть концепция платформ для автомобилей.

Составные элементы

В состав платформы входит определенный перечень составных элементов, но он является несколько условным, поскольку сам автопроизводитель решает, использовать какой-либо элемент или заменить его.

В целом считается, что устройство платформы автомобиля в себя включает:

• Днище – как основа несущей части;
• Элементы ходовой части (подвеска, рулевое управление, тормозная система);
• Колесная база;
• Компоновка авто (места установки и расположение силового агрегата, трансмиссии).

Как видно, элементы, которые входят в состав платформы можно назвать нейтральными. То есть, они не оказывают влияния на стилистические решения, которые применяют автопроизводители. Это и позволяет на основе одной платформы строить машины разных марок, классов и ценовых категорий.

Использование платформы

Но как отмечено, платформа — явление условное, и каждый автопроизводитель сам решает, в какой степени ее использовать. К примеру, существует понятие «бейдж-инжиниринг», которое подразумевает, что разные компании выпускают, по сути, один и тот же автомобиль, но под своим брендом. Модели будут называться по-разному и даже внешне несколько отличаться, но практически все элементы между ними – унифицированы.

Яркий пример «бейдж-инжиниринга» Subaru BRZ и Toyota GT86

Но все же большинство компаний, особенно выпускающих премиумные модели, стараются как можно в большей степени уникализировать свои авто, чтобы поддержать интерес к ним.

Это не значит, что они не используют платформы, просто они вносят некоторый коррективы в конструкцию. В результате у двух авто, построенных на одной платформе не будет ни одной унифицированной детали. Платформа в этом случае обозначает лишь использование единого принципа изготовления определенных составных частей, хотя сами они конструктивно разные.

Положительные и отрицательные стороны

Использование автомобильных платформ для выпуска авто дает много преимуществ, но в основном они – выгодны только для автопроизводителей. Но есть и такие, в выигрыше от которых остается автолюбитель.

К достоинствам применения единой основы для производства разных автомобилей относится:

• Сокращение затрат и времени на наладку выпуска новых моделей, что сокращает стоимость авто;
• Обеспечение взаимодействия между производственными мощностями разных производителей, что позволяет переносить производство между заводами с минимальным их переоборудованием;
• Повышение производительности заводов за счет стандартизации;
• Улучшение качества конечного продукта благодаря снижению номенклатуры составляющих;
• Возможность на основе одной платформы изготавливать разные модели для охвата большего сегмента рынка.

Но и недостатки у использования этой концепции тоже существенны, которые играют против производителей. К ним относятся:

• Похожесть авто. Отличительных особенностей между автомобилями в результате использования единой основы становиться все меньше. В погоне за соответствием тенденциям рынка, автопроизводители жертвуют индивидуальностью и уникальностью своих моделей;
• Невозможность внесения глобальных изменений в элементы платформы, поскольку в результате этого они станут несовместимыми между собой;
• Надобность в соблюдении компоновки, заложенной в платформу;
• Влияние на стоимость конечного продукта. Из-за платформы компаниям не удастся установить реальную стоимость авто, она получится сниженной из-за схожести с другим авто. Особенно это касается преумных авто (к примеру, зачем переплачивать за Lexus, если можно приобрести Toyota, которая выступает основой для первой марки);
• Обнаружение какого-либо дефекта в составных частях платформы может привести к отзыву всех авто, на которой они построены.

Так что, использование платформы, с одной стороны, позволяет постоянно пополнять рынок новыми моделями, но с другой – они становятся все более похожими друг на друга.

Поэтому некоторые производители преимумных авто, если используют платформу, то собственно разработанную и применяемую только для своих моделей, чтобы сохранить индивидуальность марки.

Последнее время появился еще один тип платформы – модульная. Она еще в большей степени приближена к стратегии, применяемой на рамных авто (одна основа и разные кузова), но уже с поправкой на современные технологии и тенденции.

Что такое платформа: автомобили — замаскированные клоны

Мы часто слышим: модель построена на такой-то платформе, или, например, на модульной основе с таким-то индексом. Что такое платформа и какая нам как потребителям с этого польза? Да никакой!

Строить разные автомобили с одинаковой технической начинкой придумали похоже, американцы. После Второй мировой войны у них как грибы после дождя начали плодиться новые бренды, чьи каталоги заполнили модели, как две капли воды похожие друг на друга. Отличия часто были только в эмблемах на радиаторе – Chysler, Plymouth, Dodge. Или – Oldsmobil, Pontiac, Chevrolet.

В эпоху рамных машин строить модели-клоны было намного проще

Тиражировать модели-двойники миллионными тиражами им было несложно, даже если внешне автомобили отличались не только облицовкой – поскольку «американцы» долго оставались рамными. Все узлы ходовой части тогда были укреплены на мощной раме: двигатель, коробка передач, кардан, колеса с мостами, рулевое управление – знай меняй только одетый сверху кузов, или отдельные его части. Даже удлинить и укоротить новую модель тогда было раз плюнуть: сдвинул по мощной раме задний мост на десяток дюймов – и вот уже перед тобой не бюджетный Ford, а люксовый Lincoln.

И не нужно заново рассчитывать сотни параметров надежности и управляемости, проводить лабораторные испытания и накручивать сотни тысяч тестовых километров на полигонах и дорогах общего пользования. С переходом на несущие кузова жизнь конструкторов немного усложнилась, но тем не менее родилось понятие платформы – общего шасси для различных моделей. Вместо единой рамы теперь появился силовой каркас кузова (днище с несущими элементами – порогами, брызговиками передка, балками), на который крепились основные узлы и агрегаты.

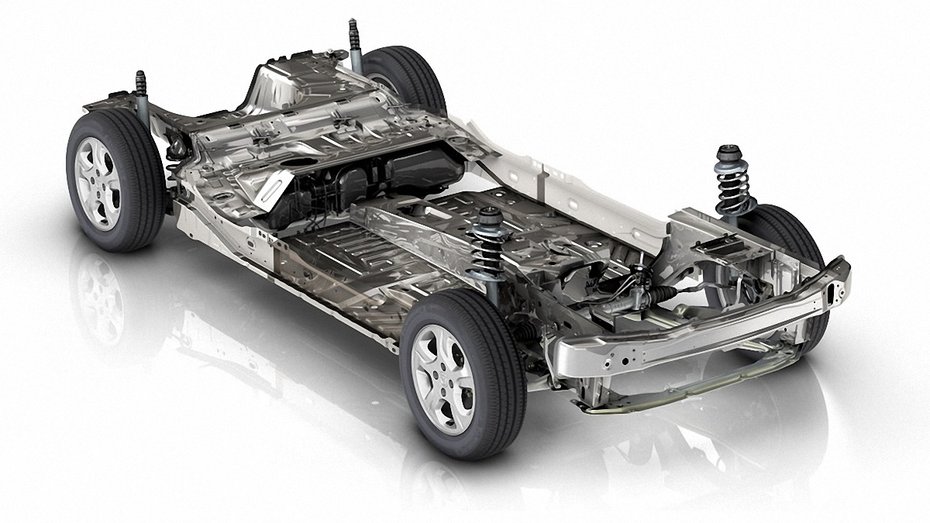

В отличие от рамной конструкции, существовать физически отдельно от своего кузова платформа обычно не может, но на чертежах и в воображении инженеров – пожалуйста, одевай только сверху нужные кузова по желанию. Причем они могут быть очень разными, не всегда даже похожими.

Иногда модели-клоны отличают лишь облицовочные детали кузова, иногда кузова совсем разные. Но техническая начинка всегда одинакова

Пример из недалекого прошлого: все мы знаем замечательный немецкий автомобиль Opel Ascona С (1981 – 1988 гг.). Менее известны у нас японская Isuzu Aska и американский Chevrolet Cavalier, еще более эксклюзивны в Украине британский Vauxhall Cavalier и австралийский Holden JJ Camira. Добавим в этот список «американцев» Cadillac Cimarron, Buick Skyhawk, Oldsmobile Firenza, и Pontiac J2000/2000/Sunbird, «мексиканца» Chevrolet Monza и приплюсуем комфортабельного «корейца» Daewoo Espero, который, кстати, неплохо продавался и в нашей стране.

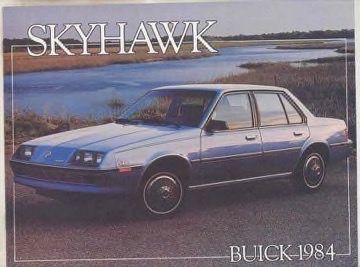

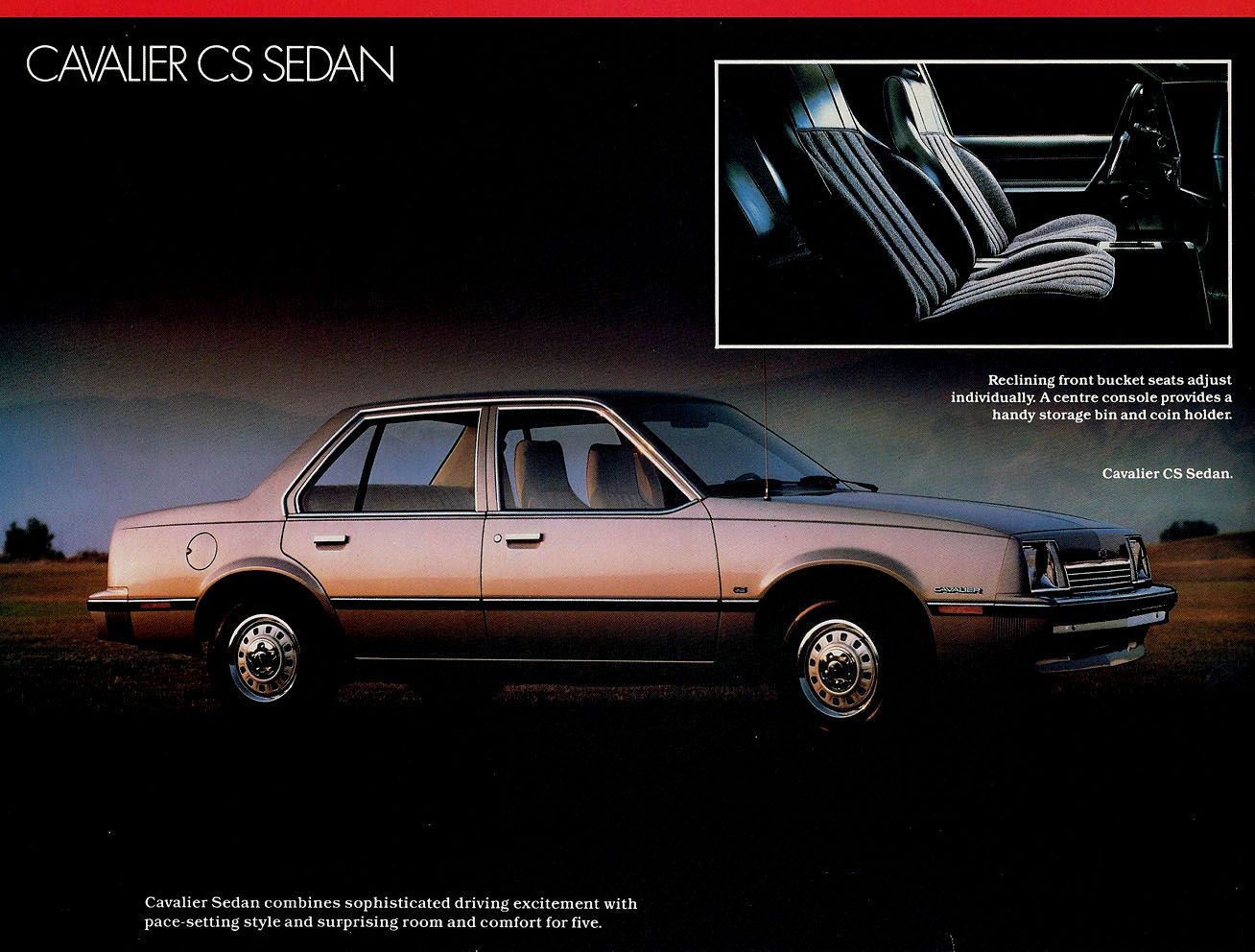

А теперь скажем, что на самом деле это один и тот же автомобиль! В его основе – единая переднеприводная платформа J-body, созданная концерном General Motors для компактных (по американским меркам) автомобилей в 1980-м. На ней глобальный автопроизводитель выпускал семейные автомобили D- и верхнего С-класса, адаптированные под особенности местных рынков – без дополнительных затрат на разработку технической части. Оцените диапазон внешних, нетехнических преобразований: от народного Opel до премиального Cadillac!

И народный Opel, и роскошный Cadillac, оказывается, можно сделать на одной платформе и в одном и том же кузове – хоть и с разным обвесом.

По мере роста продаж этот маркетингово-инженерный прием переняли и европейские, и японские, и корейские производители. Сегодня все они строят свои автомобили на «платформенном» принципе. Более того, во многих случаях разные, иногда даже конкурирующие автопроизводители объединяются и создают общие платформы, чтобы на них выпускать автомобили собственного бренда. Например, общие платформы имеют Mitsubishi и Daimler Chrysler, Renault, Nissan и Samsung, Mazda и Ford.

Из ныне действующих примеров – переднеприводная платформа B0 (2004 г.) от Renault. Сегодня на ней строится множество моделей, популярных в том числе и в Украине: Renault Logan, Lada – Xray и Largus, Renault Duster, Renault Sandero, Sandero Stepway, Dacia Dokker, Dacia Lodgy, Nissan Tiida,
Nissan Note, Nissan Cube и другие. Обратите внимание на разнообразие моделей: седан, хэтчбеки, универсалы, вседорожные кроссоверы, ситикар, минивен, небольшой фургон.

Разнообразие моделей, созданных на одной только платформе – Renault-Nissan В0, поражает. Это помогает производителям снижать себестоимость автомобилей

Возможности доработок, модернизаций и «одевания» платформы в кузова самых разных типов и классов закладываются инженерами в конструкцию шасси еще на этапе проектирования. Например, новая платформа Volkswagen Group – MEB (она пришла на смену уже почти легендарной MQB в нынешнем году) предусматривает постройку на ее базе даже электромобилей, причем с приводом на любую из осей.

Сказати точно, чи вплинуло на ціни введення в світовому автопромі єдиних платформ, складно. Але дешевше машини точно не стали

Так что же, использование принципа платформ – это хорошо или плохо для нас, покупателей автомобилей? Скорее всего, ни то и ни другое – нам все равно. Платформенное моделирование выгодно автопроизводителям – это позволяет им здорово экономить на разработках новых моделей. Но что-то не заметно, чтобы после массового внедрения такого подхода в 1980-х годах автомобили заметно подешевели в розницу.

И еще интересный факт о единых платформах: последний автомобиль на вышеупомянутой платформе J-body — Chevrolet Cavalier – был выпущен в 2005 г. То есть потребителям уже в XXI столетии предлагали автомобили, разработанные в конце 1970-х! Главное, что дизайнеры вовремя предлагали нам удачные рестайлинги…
